PG系列不锈钢电缆密封套结构设计

电缆密封套是工业电气布线、设备电控系统、户外机电装备中不可或缺的线缆配套连接件，这套PG规格的不锈钢密封套，主要应用在需要线缆穿入设备壳体的场景中，承担线缆固定、端面密封、防尘防水、应力释放的核心作用，常见于机床电控柜、户外通讯基站设备、船舶电气舱、化工生产装置、食品加工机械等对防护等级、耐腐蚀性能有较高要求的布线场景，能够在穿线位置阻断外界粉尘、水汽、油污进入设备内部，同时避免线缆受拉扯、晃动时与壳体开孔边缘摩擦破损，提升电气系统的运行稳定性与使用寿命。

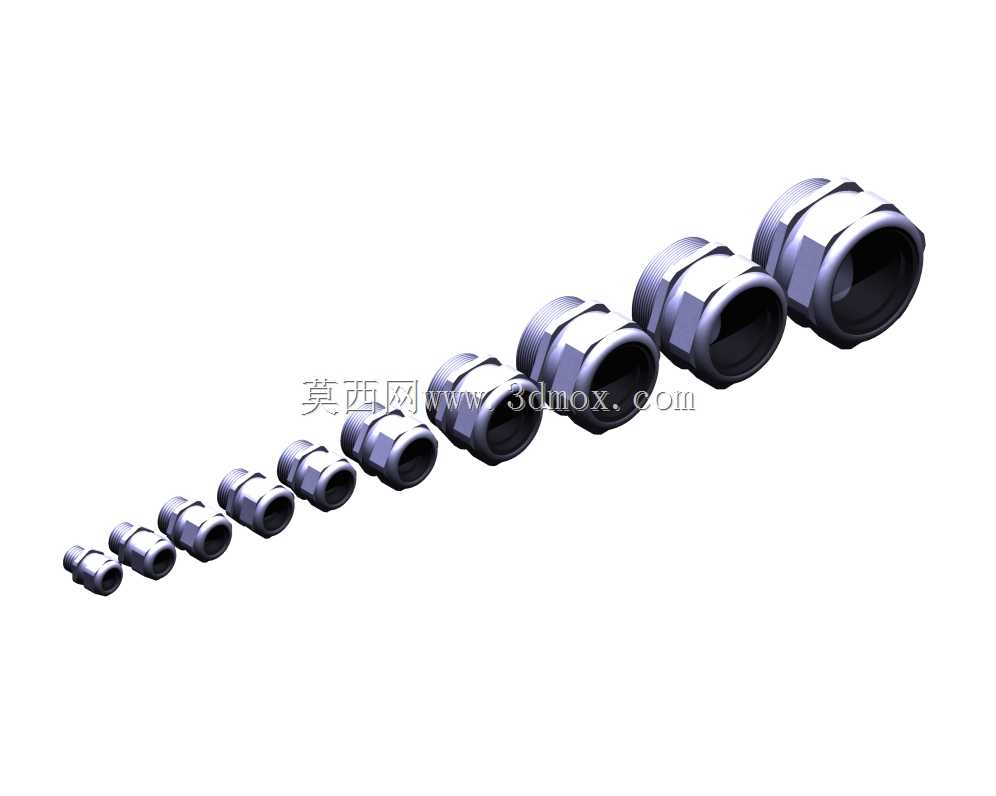

这套密封套采用全系列规格化设计思路，覆盖PG7到PG58的常用线缆穿径区间，不同规格对应不同的适配线缆外径范围，能够满足从细径信号控制线到大直径动力电缆的穿接固定需求。整体结构采用经典的三件式组合设计，包含主体锁紧螺母、中部密封胶圈、尾部压紧螺套三个核心部分，主体部分带有外螺纹结构，可直接旋入设备壳体预先开好的对应规格螺纹孔内，无需额外焊接法兰或加装固定支架，安装边界与标准PG螺纹开孔尺寸完全匹配，安装时仅需在壳体上加工对应规格的内螺纹或穿板开孔配合锁紧螺母即可固定，安装操作便捷，不需要复杂的专用工装。

材质选用不锈钢作为主体结构材料，相比普通黄铜镀镍材质的同类产品，具备更优异的耐腐蚀性能，能够在潮湿、盐雾、弱腐蚀介质的工作环境中长期使用，不会出现锈蚀、镀层脱落导致的密封失效问题。中部的密封胶圈采用弹性耐老化橡胶材质，当尾部螺套旋紧时，胶圈会受轴向挤压产生径向形变，紧密包裹住穿过的线缆外护套，同时贴合壳体开孔的端面，实现IP65以上等级的密封效果，既可以阻挡外界杂质进入设备内部，也能避免设备内部的润滑油、冷却液从穿线位置渗漏。外形设计上采用六角结构的锁紧与压紧部位，能够适配普通扳手、套筒等常规安装工具，表面做光滑钝化处理，没有尖锐棱角，安装过程中不会划伤线缆外护套，也不会对安装人员造成割伤风险。不同规格的密封套整体长度、螺纹长度、六角对边尺寸都经过标准化匹配，既保证足够的螺纹啮合强度，也不会因为尺寸过长占用设备内部过多的布线空间，适配紧凑化的电控舱内部布局需求。在实际使用中，这类不锈钢电缆密封套还能够实现线缆端部的应力释放，当设备运行产生振动、或是线缆受外部拉扯时，锁紧结构会牢牢夹持住线缆，避免线缆移位导致的接线端子松脱、线芯拉断问题，大幅降低电气系统的线路故障概率。
