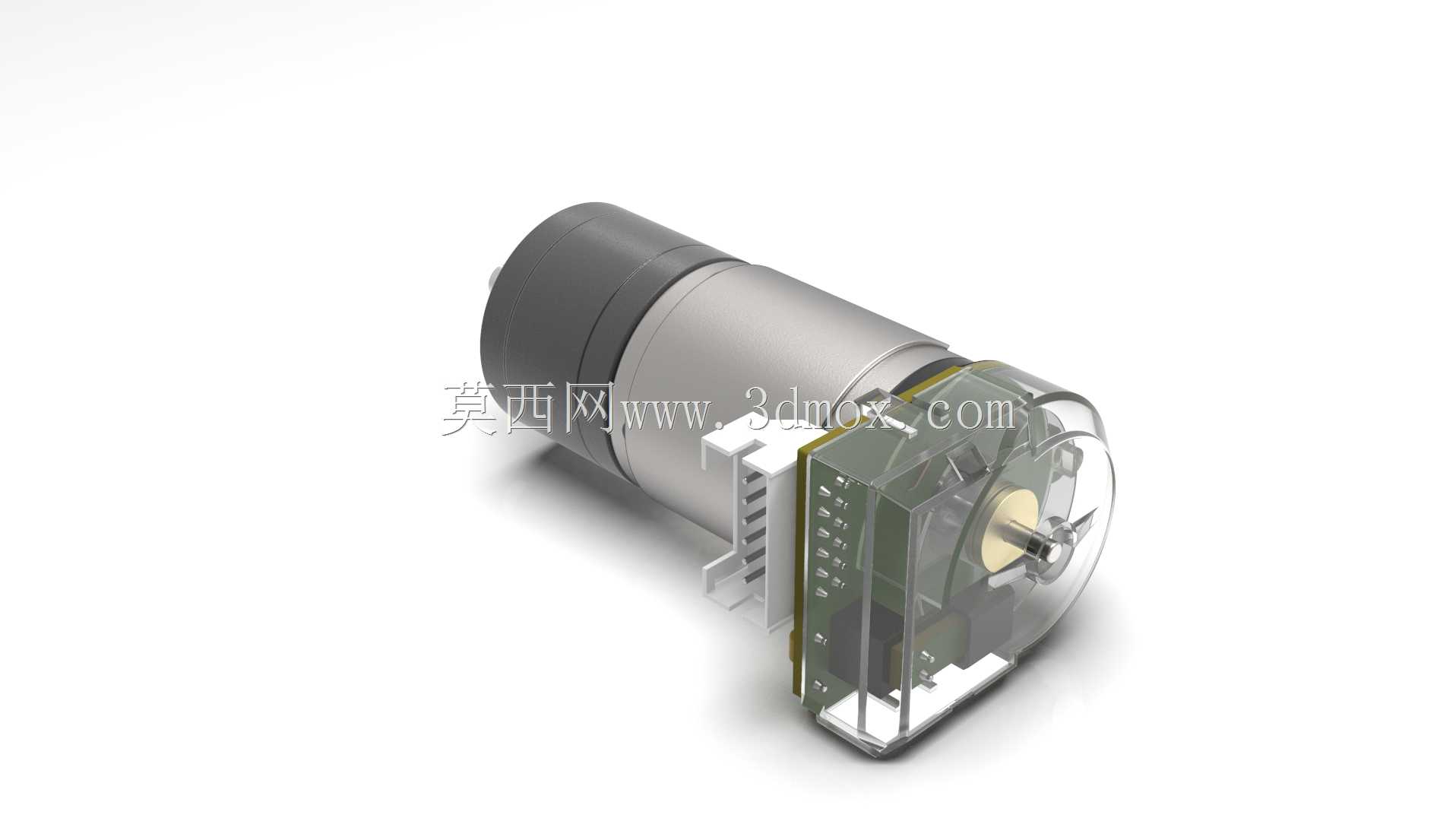

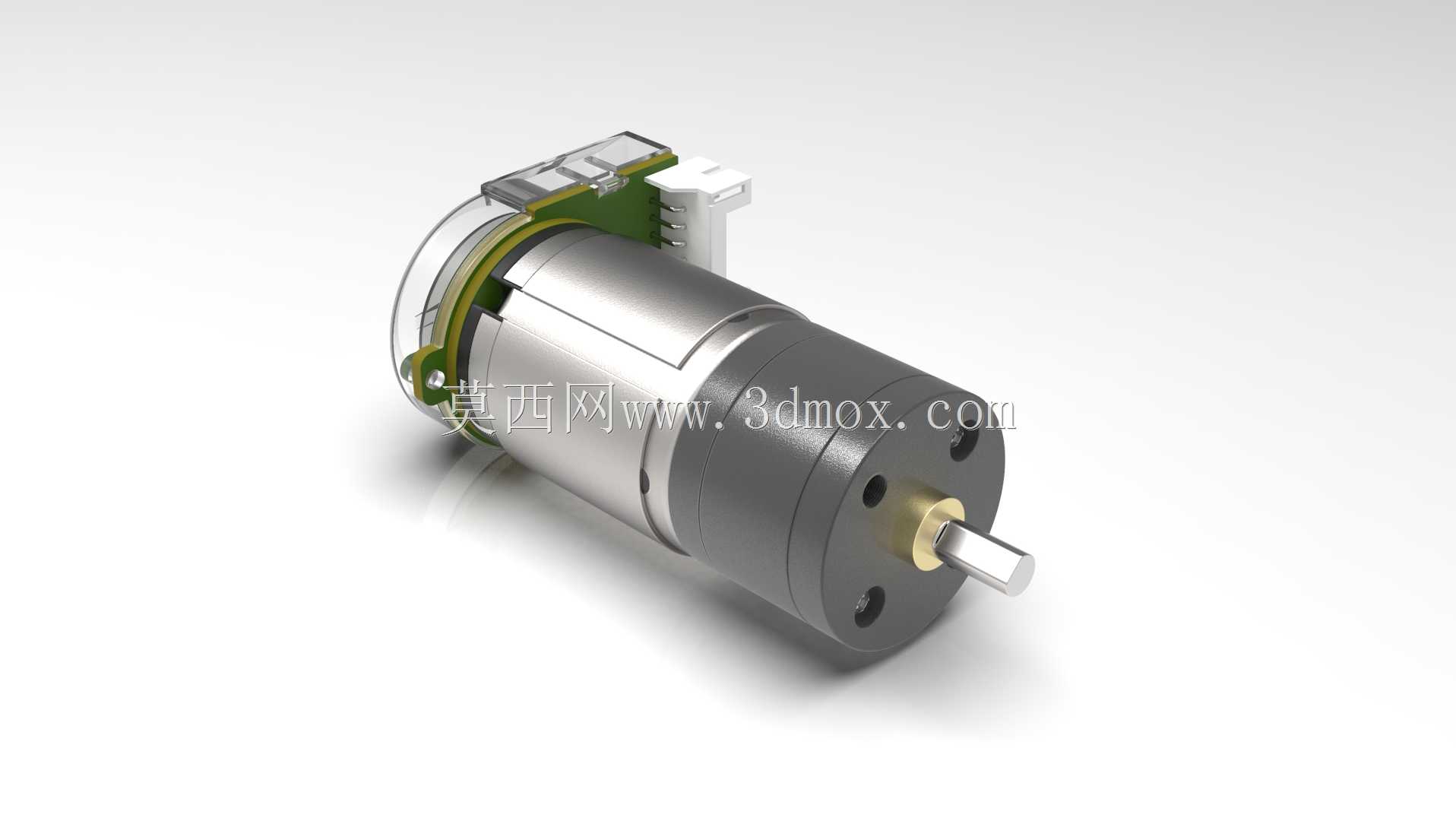

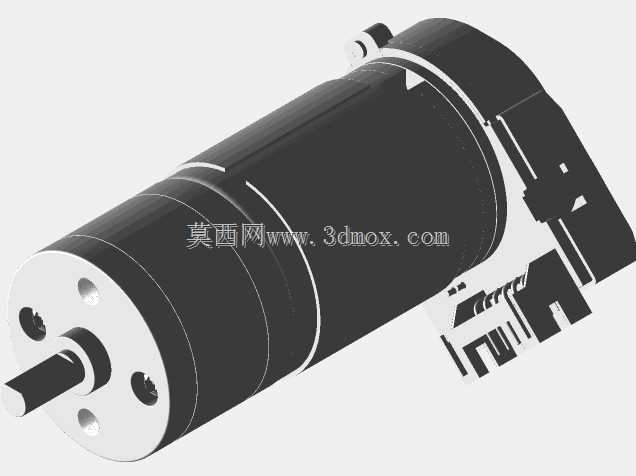

带编码器微型直流减速齿轮电机结构

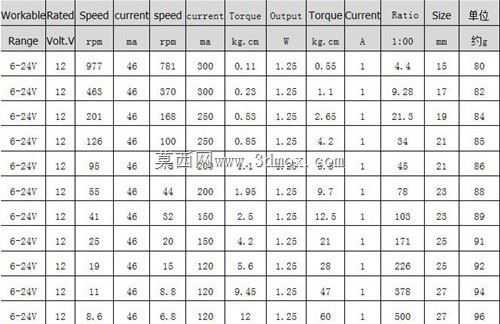

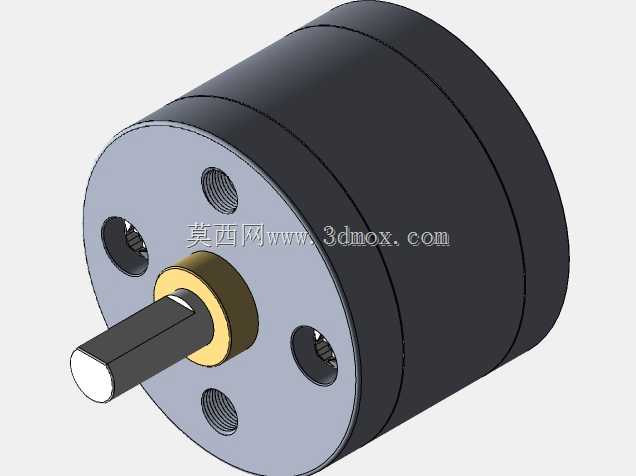

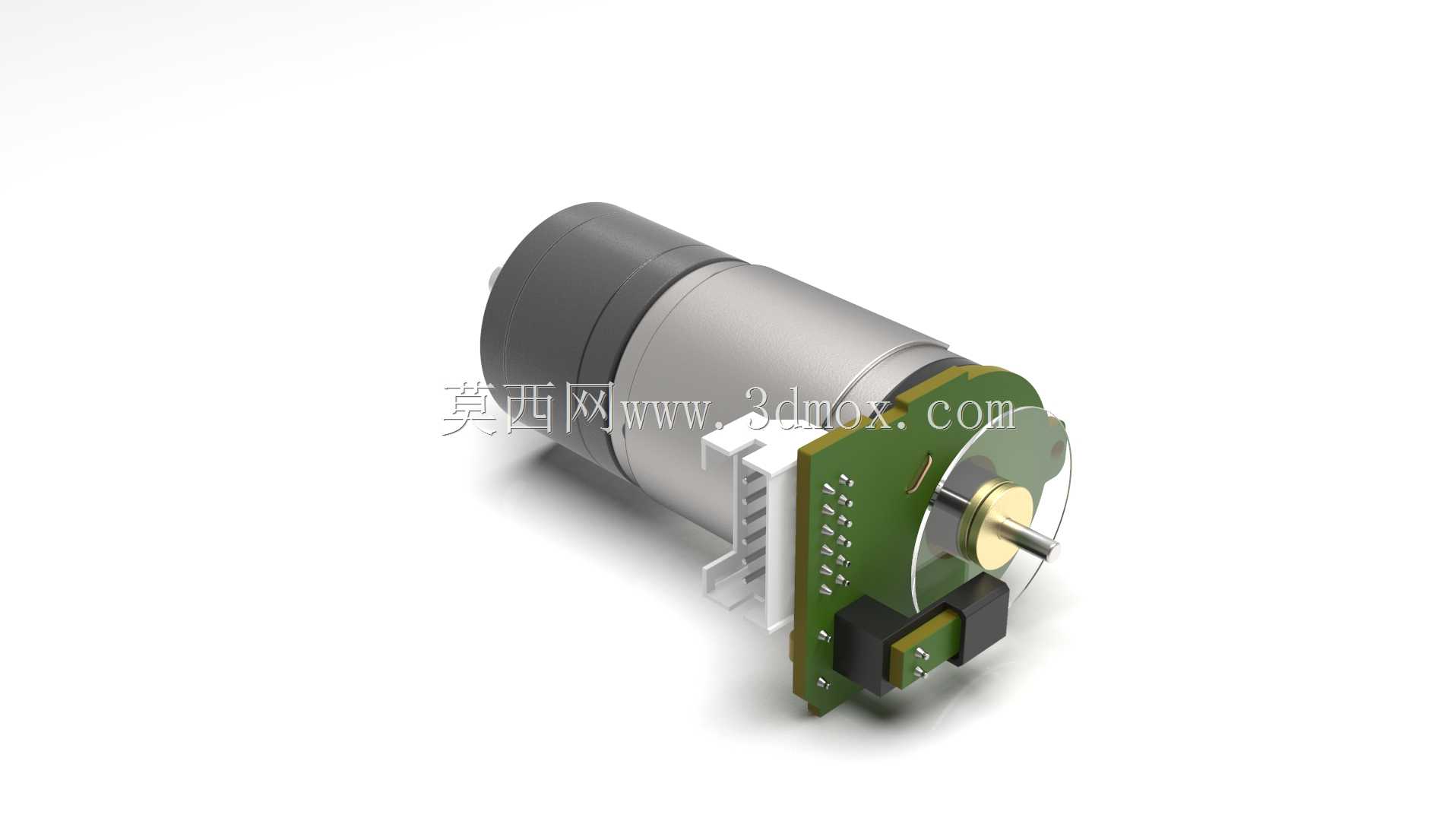

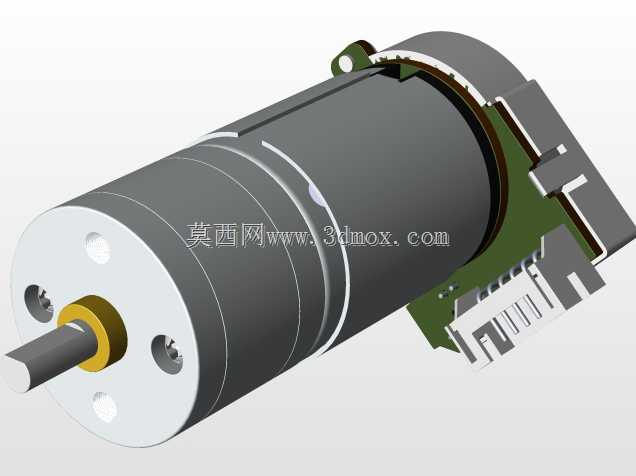

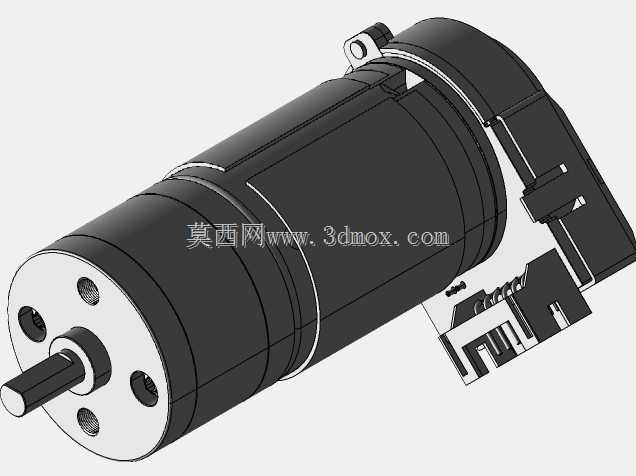

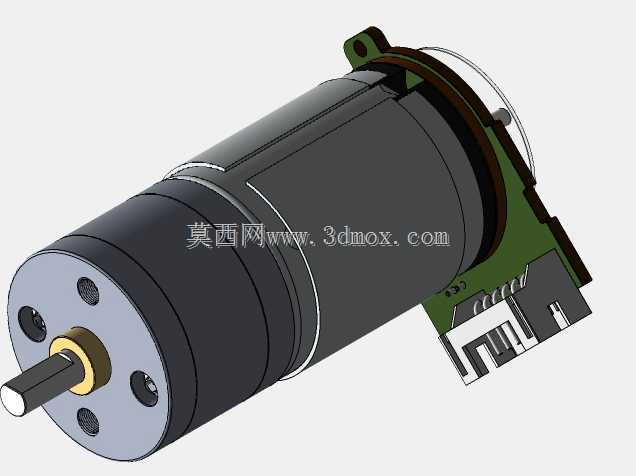

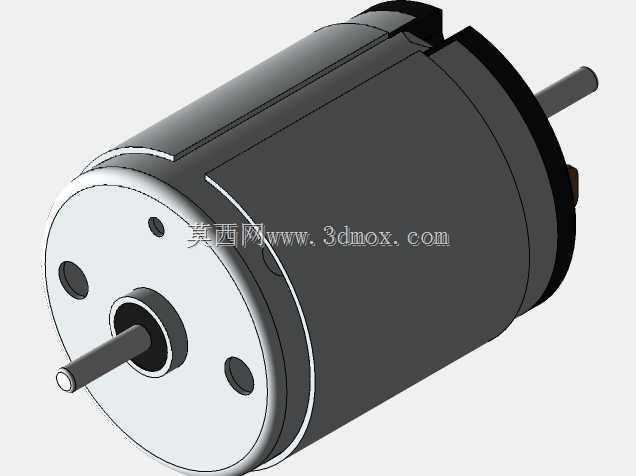

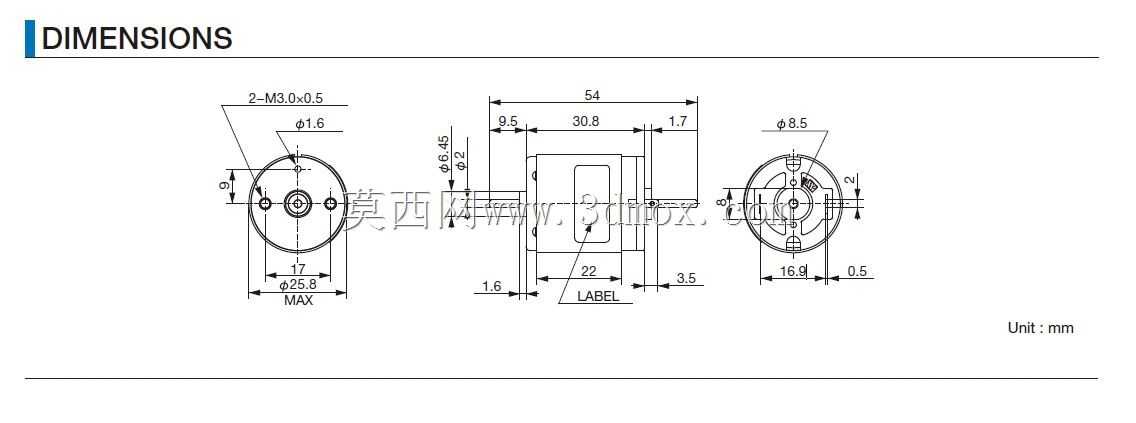

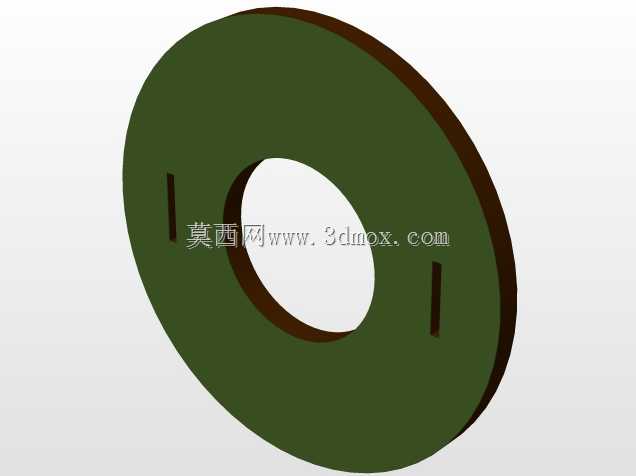

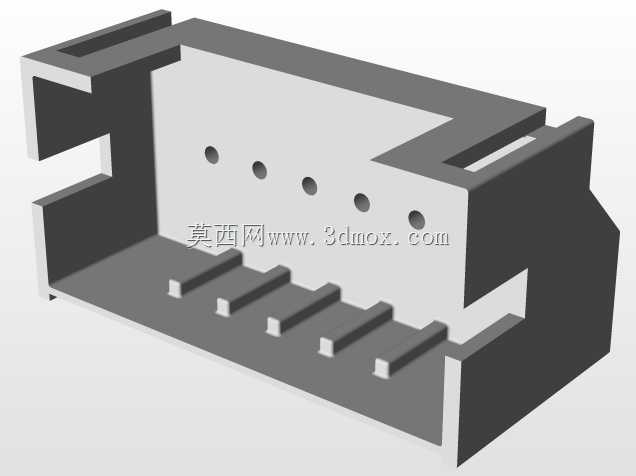

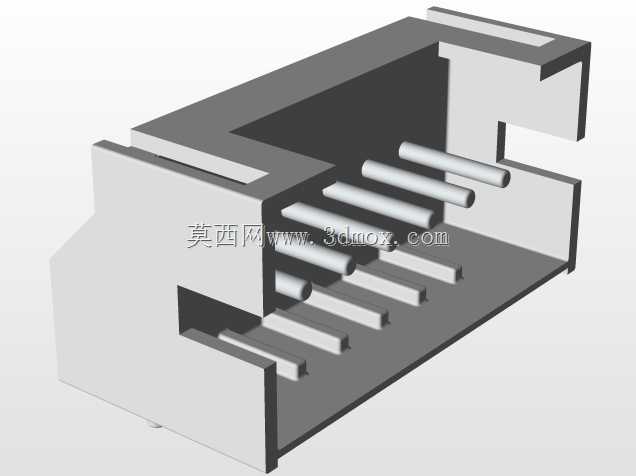

这款带编码器的微型齿轮减速电机，是小型传动系统里的核心动力执行部件，常被应用在小型智能机器人舵机驱动、精密医疗采样设备进给、桌面级自动化工位送料、智能门锁锁舌驱动、小型云台角度调节这类对动力输出精度、体积占用有较高要求的场景中，能够在狭小安装空间内提供稳定的低转速大扭矩输出，同时通过自带的编码器组件实时反馈输出轴的转动位置、转速数据，为整套设备的闭环控制提供精准的信号支撑。从实际使用功能来看，它整合了直流动力单元、行星直齿减速箱、光电编码器三个核心模块，前端的输出轴采用金属轴伸搭配铜套定位结构，能够承受一定的径向负载，适配常规的联轴器、同步带轮安装需求；中部的减速箱通过多级直齿轮啮合传动，将后端直流电机的高转速低扭矩输出，转换为适配终端负载的低转速高扭矩动力，齿轮组采用精密啮合设计，传动背隙控制在极小范围内，避免传动过程中出现空程误差；尾部集成的编码器模块直接与电机尾轴联动，能够实时捕捉电机转子的转动角度，通过信号线路将转速、转角数据传输给控制端，实现对输出端位置、转速的精准调控，避免开环控制下的丢步、转速偏差问题。在设计思路上，这款电机采用同轴式布局结构，动力输入、减速传动、信号检测、动力输出全部沿同一轴线排布，最大限度压缩了径向的尺寸占用，外壳采用金属机壳搭配端盖定位结构，既能够保证齿轮组、电机转子的同轴度，也能通过金属壳体实现工作过程中的散热，避免长时间工作下的温升过高影响性能；尾部的编码器采用独立的PCB板安装结构，与电机动力部分做了物理分隔，减少动力部分的电磁干扰对编码器信号传输的影响，信号接插件采用侧插式布局，方便设备内部的线束排布，不会额外增加轴向的安装长度。从安装边界来看，这款电机的减速箱端盖预留了标准化的安装孔位，孔位沿圆周均布，能够直接适配常规的微型减速电机安装支架，输出轴的轴径、伸出长度都匹配小型传动件的通用安装尺寸，整机的外径控制在25毫米级别，总长度包含编码器部分也仅在数十毫米区间，能够轻松嵌入各类紧凑型设备的内部空间，不需要额外预留过大的安装避让区域；安装时只需要保证输出轴与负载端的同轴度，避免径向偏载带来的轴承受损，同时预留好编码器线束的走线空间，避免线束被传动部件剐蹭即可完成装配，能够大幅降低终端设备的结构设计难度，缩短小型精密传动设备的开发周期。
