1/2外锥螺纹40mm卡口快速自密封管接头

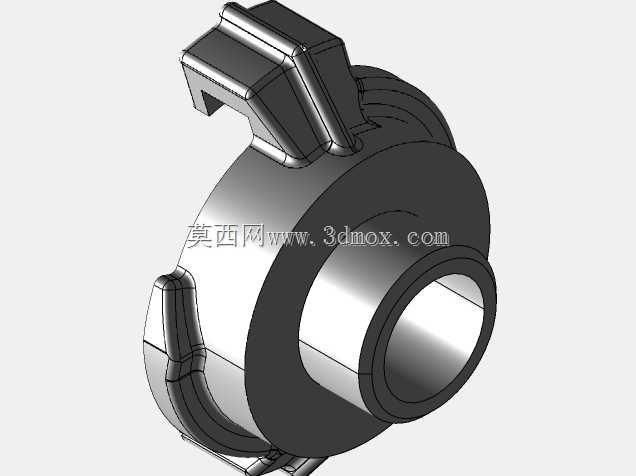

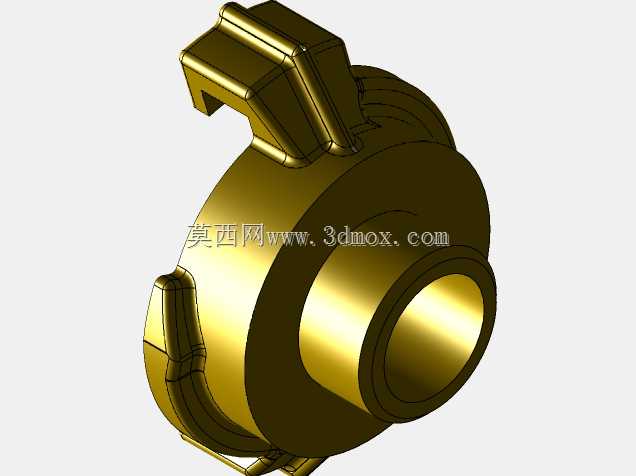

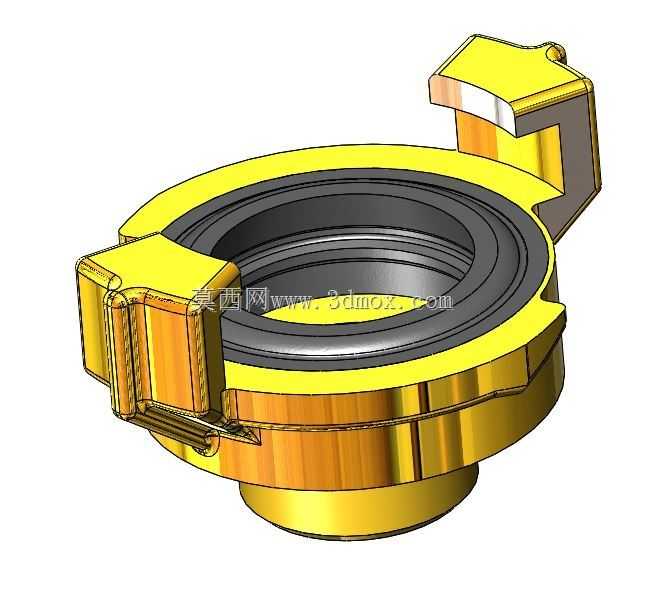

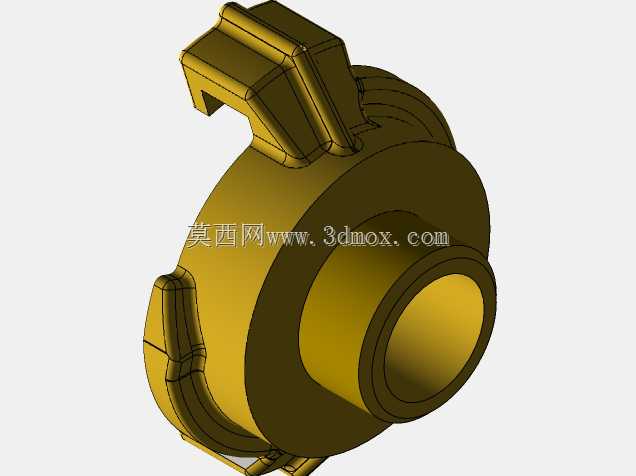

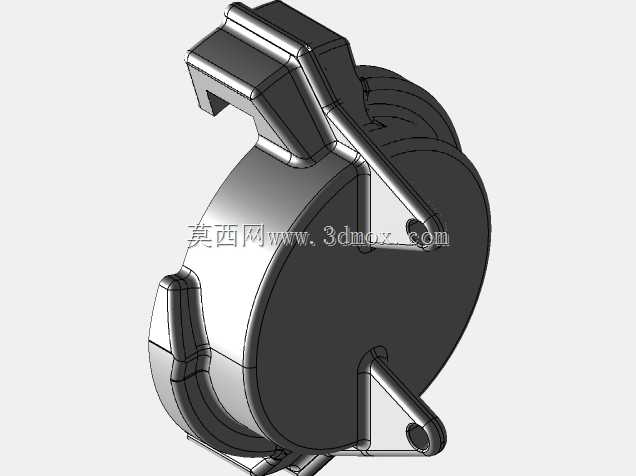

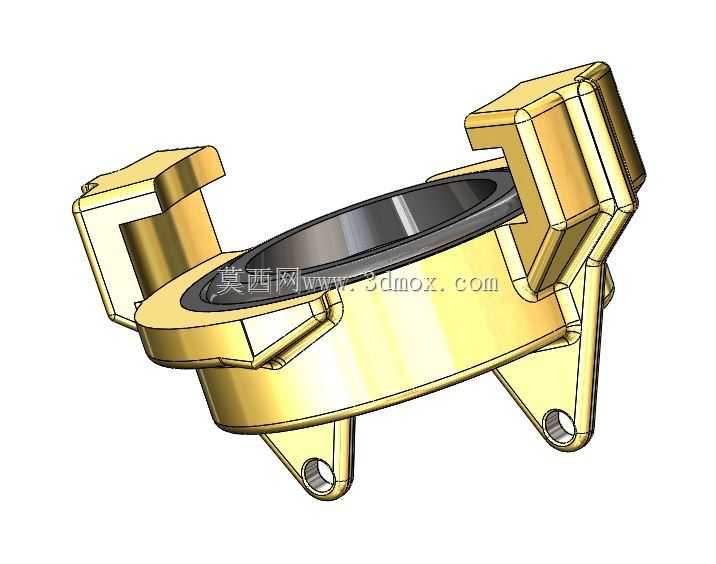

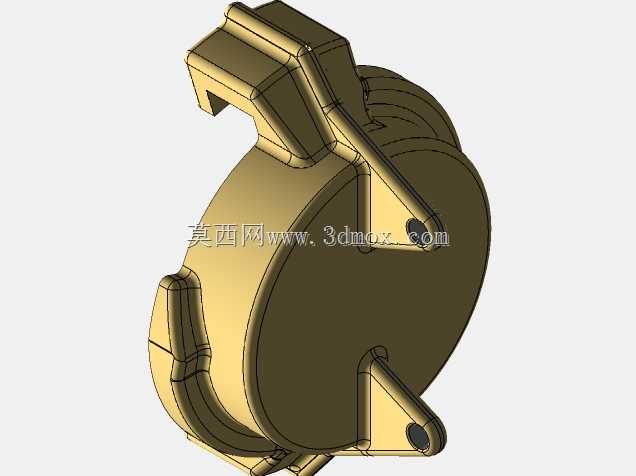

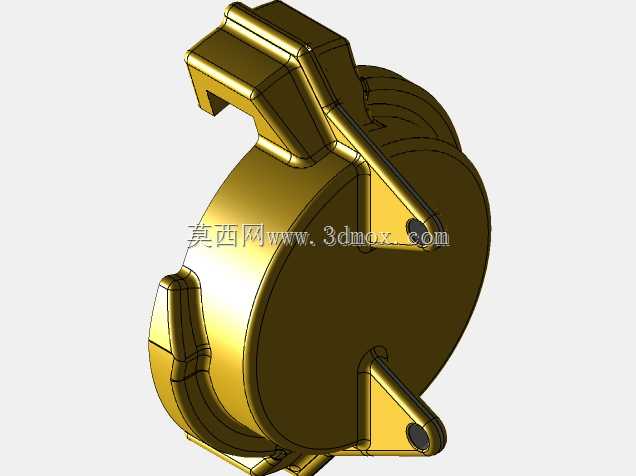

这款快速自密封管接头，主要面向流体输送管路的快速接驳场景，在气动管路、低压输水输油管路、小型设备临时管路连接、农用喷灌管路接驳、工程机械辅助油路等场景中都能发挥核心作用，能够替代传统需要多圈旋拧、额外生料带密封的螺纹接头，大幅缩短管路拆装的作业时间，降低现场操作的技能门槛。从实际用途来看，这款接头一端采用1/2规格的外锥螺纹结构，锥螺纹本身自带锥度密封特性，在旋入对应内锥螺纹端口时，依靠螺纹牙型的过盈挤压就能形成初始密封，无需额外缠绕密封填料就能满足低压工况下的密封要求，适配市面上绝大多数同规格的管路端口、设备取油取水端口；另一端采用40mm规格的卡口固定结构，对应的公端接头插入后，只需转动卡爪就能完成锁止，同时接头内置的自密封结构会在公端插入时自动顶开密封阀芯，管路瞬间导通，当需要断开管路时，扳动卡爪解锁拔出公端的瞬间，自密封阀芯会在内部弹性件的作用下自动复位封堵端口，避免管路内的流体泄漏，不需要额外关闭前端阀门就能完成拆装，非常适合需要频繁拆装管路、应急接驳、临时管路铺设的作业场景。在产品设计思路上，这款接头优先兼顾了操作便捷性与密封可靠性，整体采用对称式三卡爪布局？不对，看模型是两侧带扳动式卡扣？哦不对，看模型的结构，主体下部带两个安装固定耳，上部两侧是扳动式的锁紧卡扣，中间的密封座内嵌橡胶密封环，锁紧卡扣的转轴位置做了限位结构，扳动到锁止位置时会形成机械死点，不会因为管路内的压力波动出现松脱；下部的两个固定耳带通孔，既可以在接头安装到位后穿入螺丝将接头固定在设备面板、支架上，避免接头受管路拉扯出现螺纹松动，也可以穿入绑带对连接后的管路做二次限位。从外形尺寸与安装边界来看，接头的螺纹端为标准1/2外锥螺纹，螺纹段长度满足常规内螺纹端口的旋合深度要求，不会出现旋入过浅密封不足或者旋入过深顶坏内部流道的问题；卡口端的配合尺寸为40mm，对应的适配公端外径公差控制在常规管路配件的通用公差范围内，兼容同规格的标准卡口接头；整体主体外径、卡扣扳动后的最大外廓尺寸都做了紧凑化设计，在狭小的设备舱、密集排布的管路间隙中也能完成操作，下部固定耳的孔位间距、孔径都适配常规的安装固定场景，不需要额外制作特殊的安装转接件就能完成固定。接头内部的流道做了顺滑过渡，没有突兀的台阶或者锐角，能够减少流体通过时的压损，避免流体中的杂质在台阶位置堆积堵塞，密封件的安装槽做了定位挡边，长期使用过程中密封件不会被流体压力冲脱移位，卡扣的受力部位做了加厚处理，反复扳动锁紧解锁也不会出现断裂变形，能够满足高频次拆装的使用需求。
