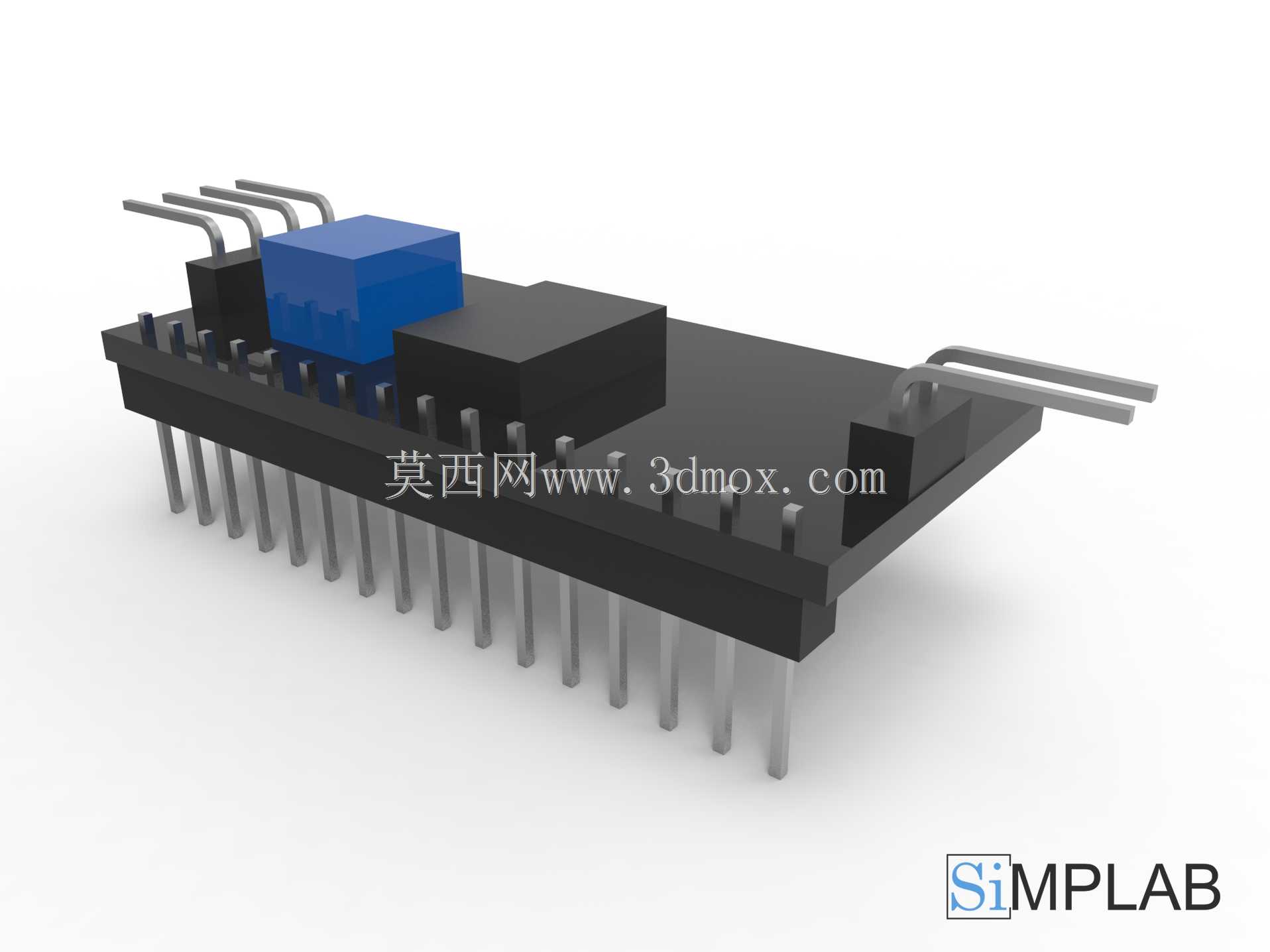

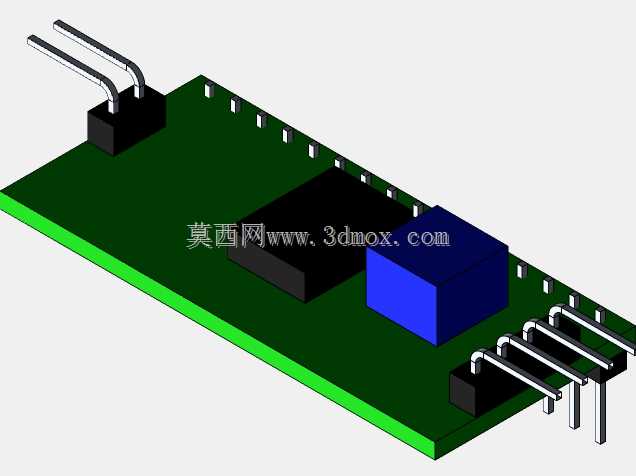

液晶1602适配I2C转换模块结构设计

该模块是专为字符型液晶1602设计的通讯转换组件，核心作用是解决原生1602液晶并行接口占用主控IO资源过多的痛点，在嵌入式开发、小型工控显示终端、教学实验装置、简易人机交互面板等场景中应用广泛，能够将主控芯片的I2C串行通讯信号转换为液晶驱动所需的并行信号，大幅减少接线复杂度，降低主控引脚占用，提升小型电子装置的布线整洁度与组装效率。从功能特性来看，模块集成了电平转换、信号锁存、地址配置的核心能力，板载的电位器可直接调节液晶显示对比度，无需额外外接调节元件，预留的I2C地址焊盘可支持多设备挂载场景下的地址修改，避免同总线设备地址冲突，直插式的引脚排布完全匹配1602液晶的标准接口间距，可直接叠装在液晶背面，无需额外飞线连接，降低了组装环节的接线错误率。设计过程中，首先围绕1602液晶的安装边界做了尺寸适配，整体板型宽度与液晶模块的接口区域完全对齐，引脚伸出长度控制在合理范围，既保证叠装后不会超出液晶本体的外轮廓，也能确保插装时引脚与液晶焊盘充分接触，不会出现虚接、短接的问题；元件布局上，将高度较高的电容、电位器元件布置在板身中部，避开液晶的安装定位柱位置，接插件布置在板身侧端，方便外部I2C总线的插拔操作，同时在元件排布时预留了足够的爬电距离，满足低压电子模块的绝缘安全要求。安装层面，模块可直接通过直插引脚与1602液晶焊接固定，也可搭配排座做可拆卸式连接，整体安装后不会额外增加过多的整体厚度，适配各类紧凑空间内的显示单元安装需求，在小型温控器、数据采集显示终端、学生电子竞赛作品、简易工业参数显示面板等场景中，能够快速完成显示单元的搭建，省去并行接口的繁琐接线工序，缩短开发与组装周期。模块的结构设计充分考虑了手工焊接与批量组装的兼容性，焊盘尺寸做了加大处理，既适合手工焊接制作，也能满足波峰焊的批量生产要求，板身边缘做了圆角处理，避免组装过程中划伤操作人员或周边线材，整体结构紧凑实用，完全匹配1602液晶的使用生态。
