单通道继电器控制模块结构设计

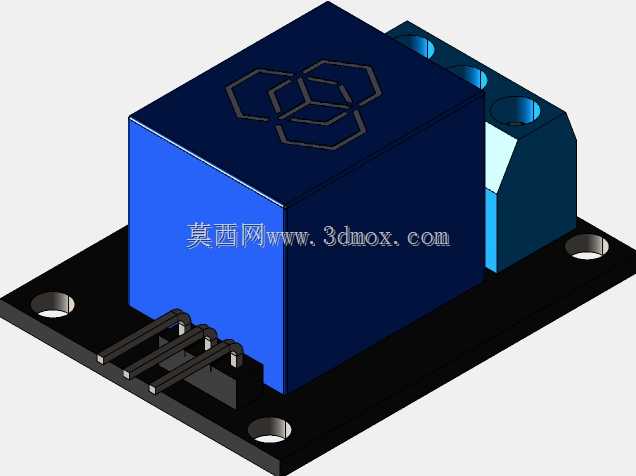

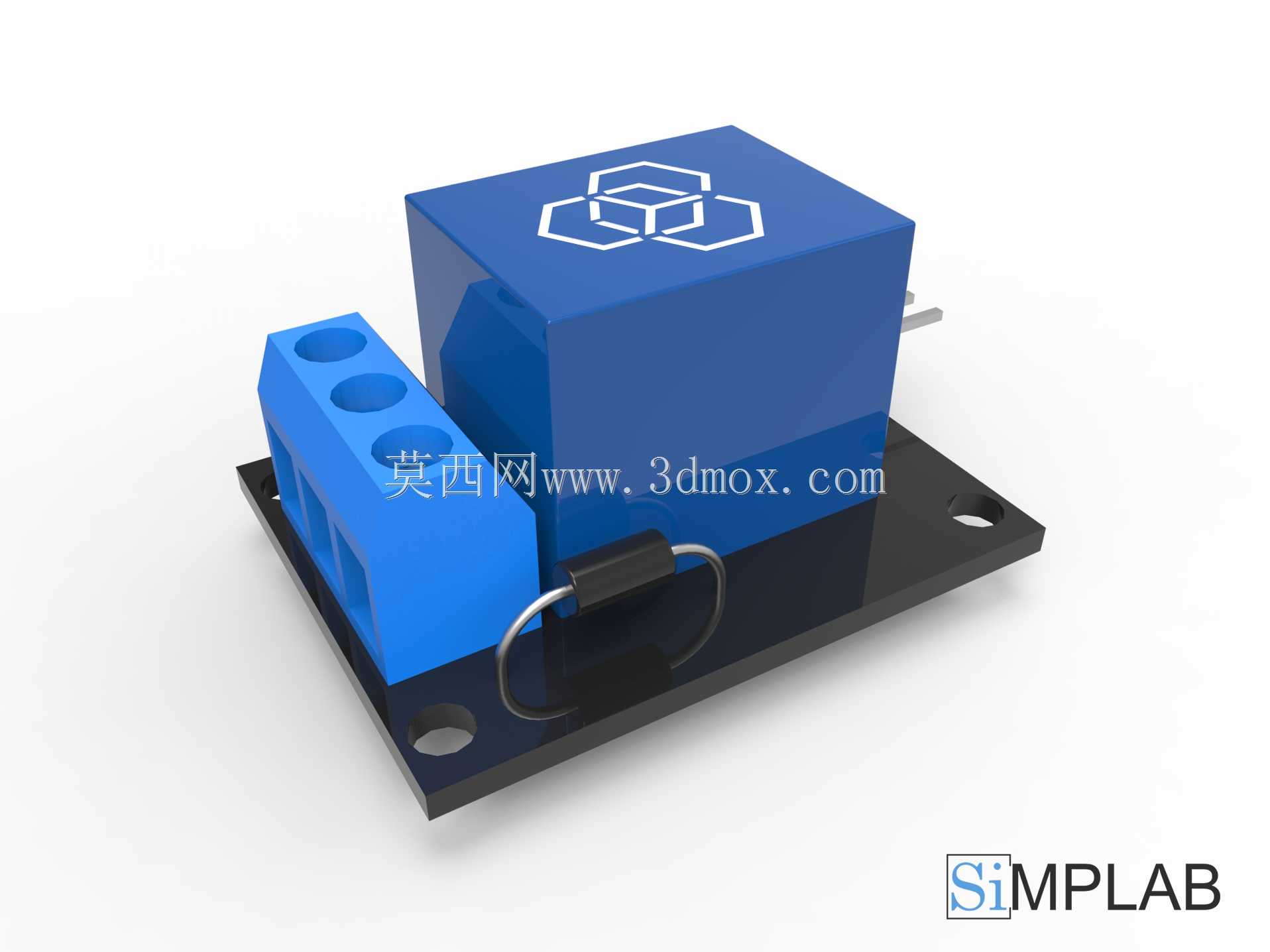

这款单通道继电器控制模块，是低压电控回路中常用的通断执行单元，广泛应用在智能家居控制回路、小型自动化设备信号切换、教学实验平台搭建、创客电子项目开发等场景中，能够实现小电流控制信号对大电流负载回路的隔离通断，避免控制端直接接触高压负载带来的安全风险，同时解决主控芯片IO口驱动能力不足无法直接驱动负载的问题。模块整体采用分层布局设计，底部为黑色环氧玻纤安装基板，基板预留两个对称的圆形安装固定孔，可直接通过螺丝固定在设备电控仓的安装平面上，安装孔位间距适配通用电子模块的安装标准，无需额外定制安装支架即可完成固定，基板边缘做了圆角处理，避免安装过程中划伤操作人员或相邻线材。基板上方一侧为蓝色接线端子座，端子座设置三个独立接线孔位，分别对应公共端、常开端、常闭端，接线孔采用大口径设计，可兼容16-22AWG线径的导线接入，端子座带有防滑压线结构，导线插入后拧紧螺丝即可完成可靠连接，无需焊接就能实现外部负载回路的接线，大幅降低现场装配的操作难度。基板中部核心位置为蓝色密封式继电器本体，继电器外壳采用阻燃PBT材质注塑成型，外壳表面做了哑光防滑处理，内部触点采用银合金材质，具备良好的耐电弧烧蚀性能，可长时间稳定承载额定范围内的负载电流，继电器与基板之间通过引脚焊接固定，引脚焊接位置做了加厚焊盘处理，避免长期震动环境下出现焊盘脱落、虚接等问题。继电器旁设置了续流保护二极管，能够在继电器线圈断电瞬间释放反向感应电动势，避免反向电压击穿前端控制电路的元器件，提升模块工作的可靠性。模块的控制信号输入引脚从基板侧方引出，可直接对接单片机、PLC等控制单元的信号输出端，输入回路与输出负载回路之间通过继电器内部结构实现电气隔离，隔离电压满足常规低压电控场景的安全要求。整体外形紧凑小巧，不会占用过多电控仓内部空间，模块的高度方向做了扁平化设计，可适配内部空间局促的小型电控设备安装需求，所有元器件布局都经过优化，高压接线区域与低压信号区域保持足够的安全爬电距离，符合低压电控设备的安全设计规范。
