可调杆式限位开关结构设计方案

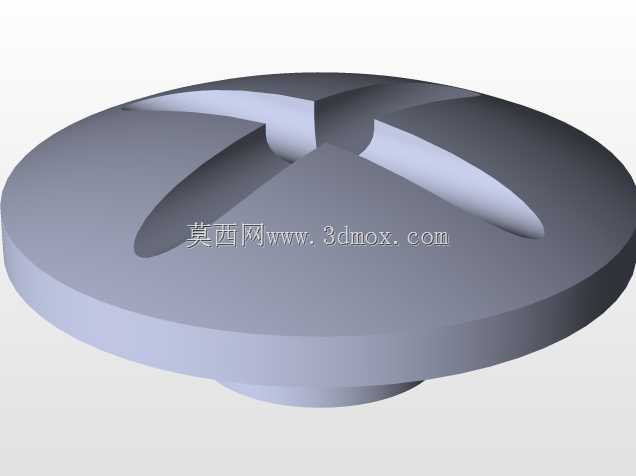

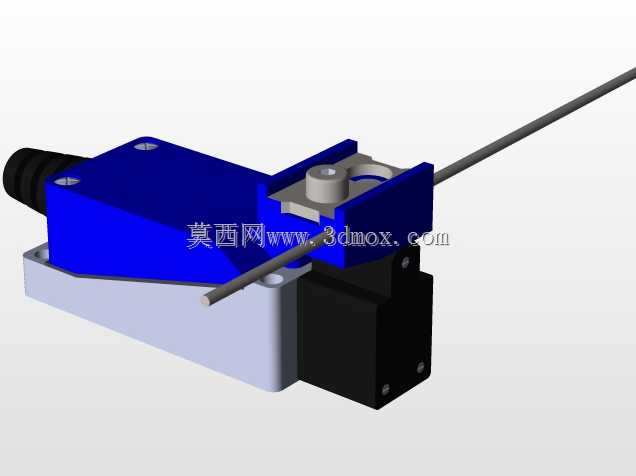

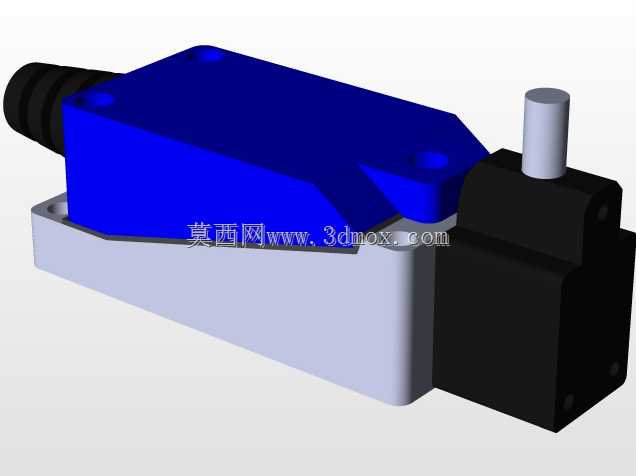

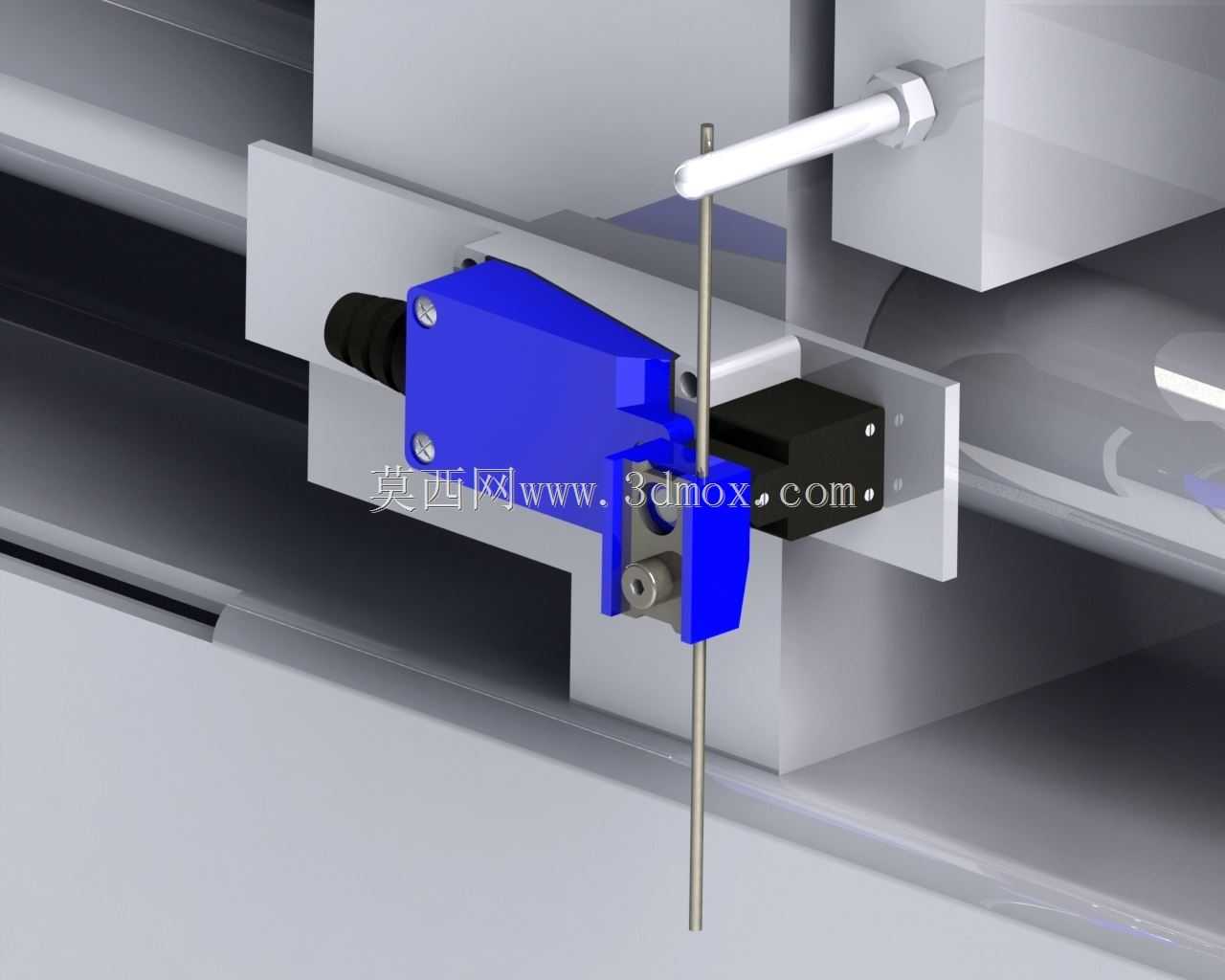

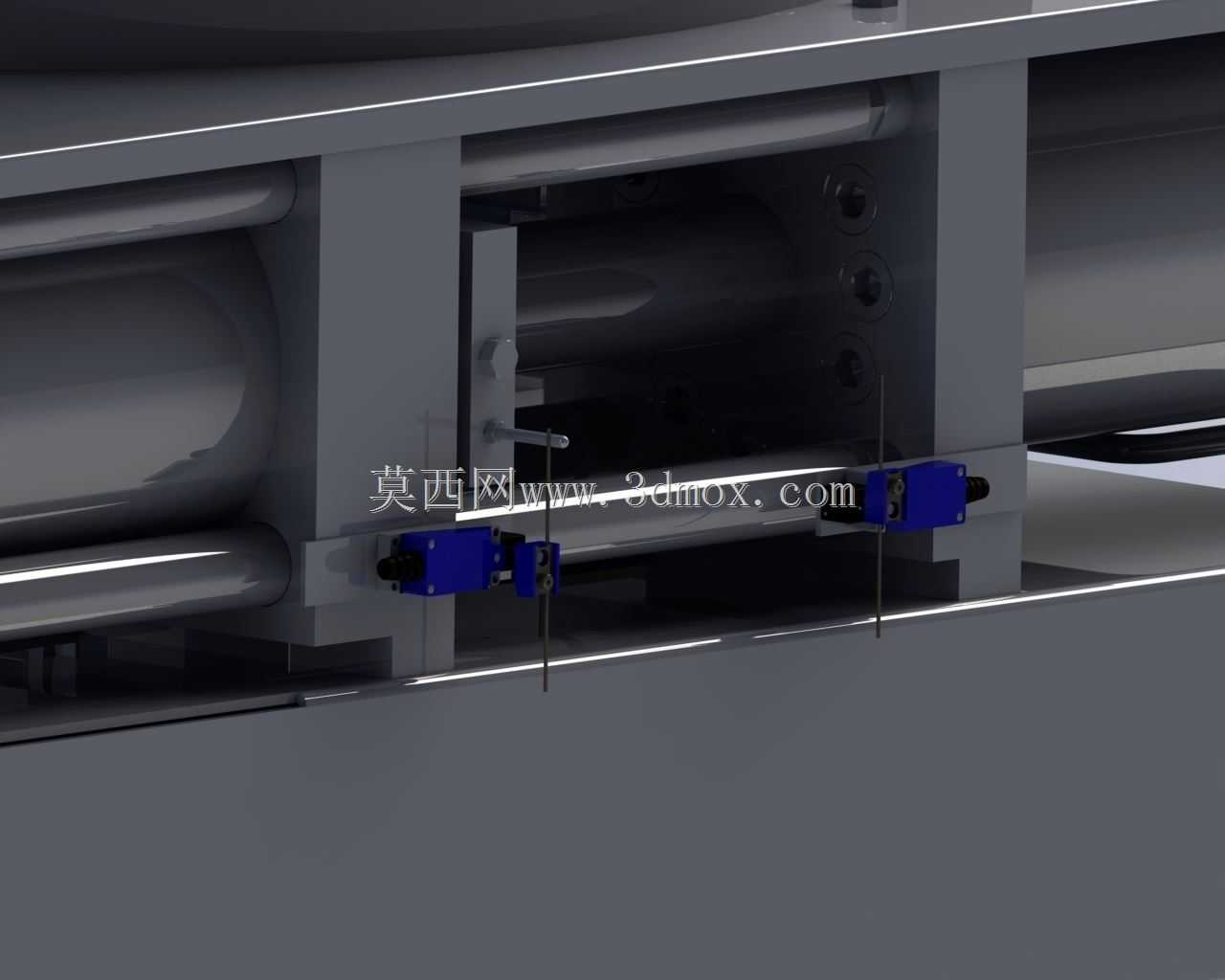

可调杆式限位开关是工业自动化生产线、机床加工工位、物料输送系统中极为常用的位置检测与行程保护元件，核心作用是在设备运动部件抵达预设临界位置时，通过机械触发输出电信号，切断或切换控制回路，避免机构超程运行引发碰撞、过载、错位等生产故障，在流水线工位阻挡、滑台行程限位、夹具到位检测、安全门状态核验等场景中都有极高的应用频次。这款可调杆限位开关采用摆杆触发的结构形式，主体壳体采用高强度工程塑料搭配金属安装基座，兼顾绝缘防护性能与结构安装强度，触发端的细长金属摆杆支持长度与角度的灵活调整，能够适配不同安装间距、不同触发高度的工位需求，相比固定长度触发端的限位开关，它的现场适配性更强，不需要针对安装位置做额外的工装改造，就能匹配不同设备的触发边界要求。在设计层面，这款开关的主体结构做了模块化拆分，壳体部分预留了标准的电气接线腔，方便现场布线时快速接入控制回路，安装基座上设计了对称的长圆孔安装位，允许安装时在水平方向做一定范围的位置微调，降低现场安装的对位难度；触发摆杆与内部微动开关的传动结构做了间隙优化，既保证触发动作的响应灵敏度，又预留了合理的超程余量，避免运动部件过冲时损坏摆杆或内部触点。从安装边界来看，这款开关的主体宽度适配工业铝型材的标准安装槽距，可以直接通过T型螺栓固定在常用的工业铝型材机架上，不需要额外加工转接板；摆杆的触发端做了圆弧钝化处理，在与运动部件接触触发时不会刮擦工件表面，也能减少长期往复触发带来的接触磨损；开关的出线端预留了标准的线缆防护接头安装位，适配常规的工业设备线缆防护要求，能够在多粉尘、轻度油污的车间环境下稳定工作。在实际应用中，这类可调杆限位开关常成对安装在直线运动机构的行程两端，作为硬限位保护的信号触发元件，也可单独安装在工装夹具的到位检测位置，当夹具夹紧到位、工件放置到位时，摆杆被压下触发信号，设备才会进入下一工序动作，有效避免误动作带来的生产风险。
