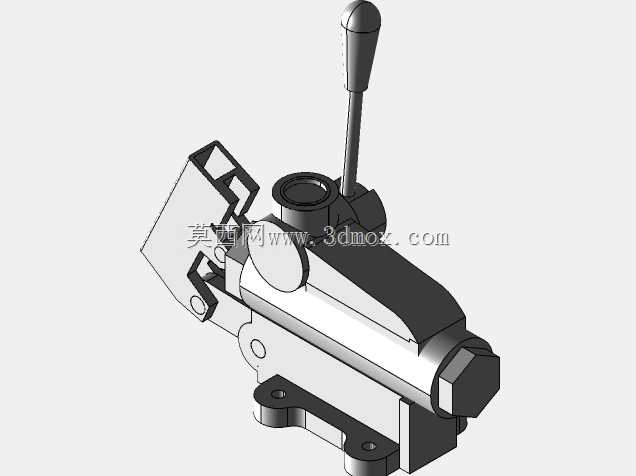

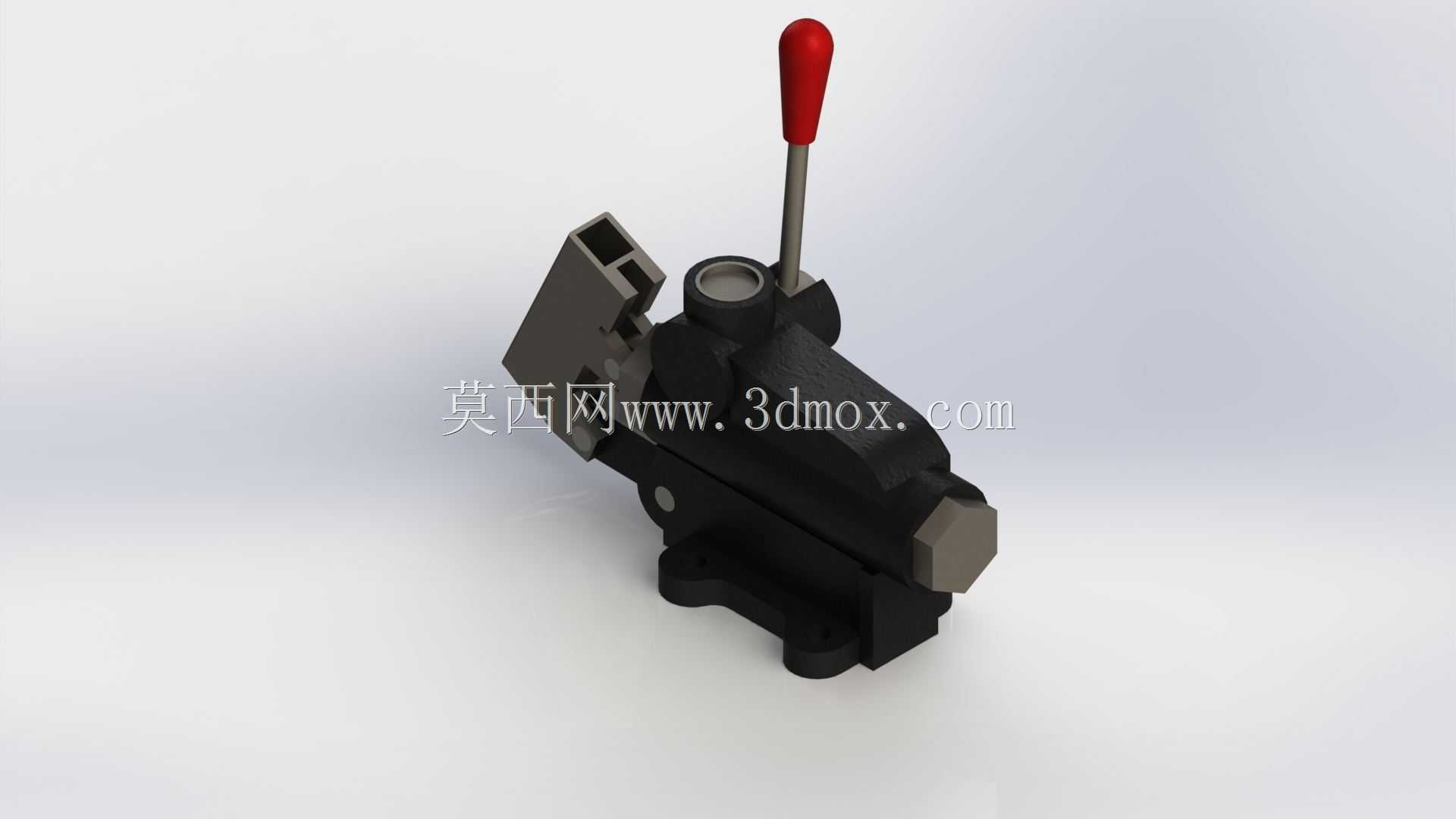

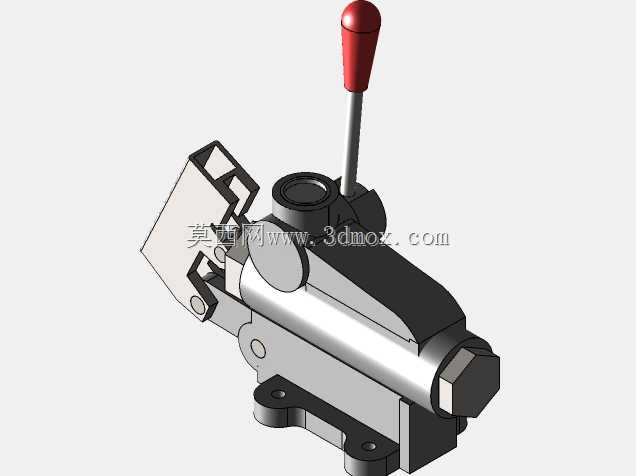

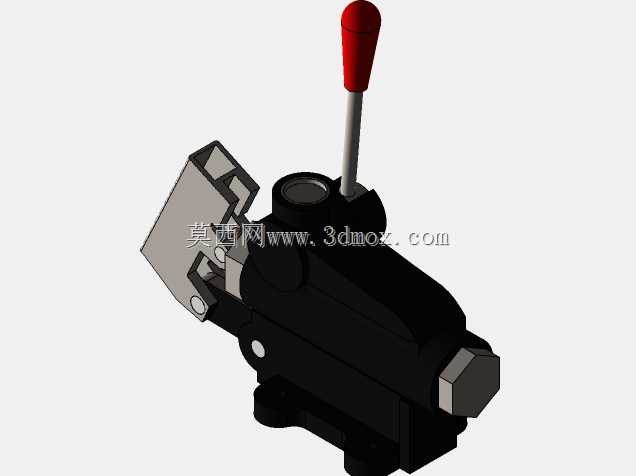

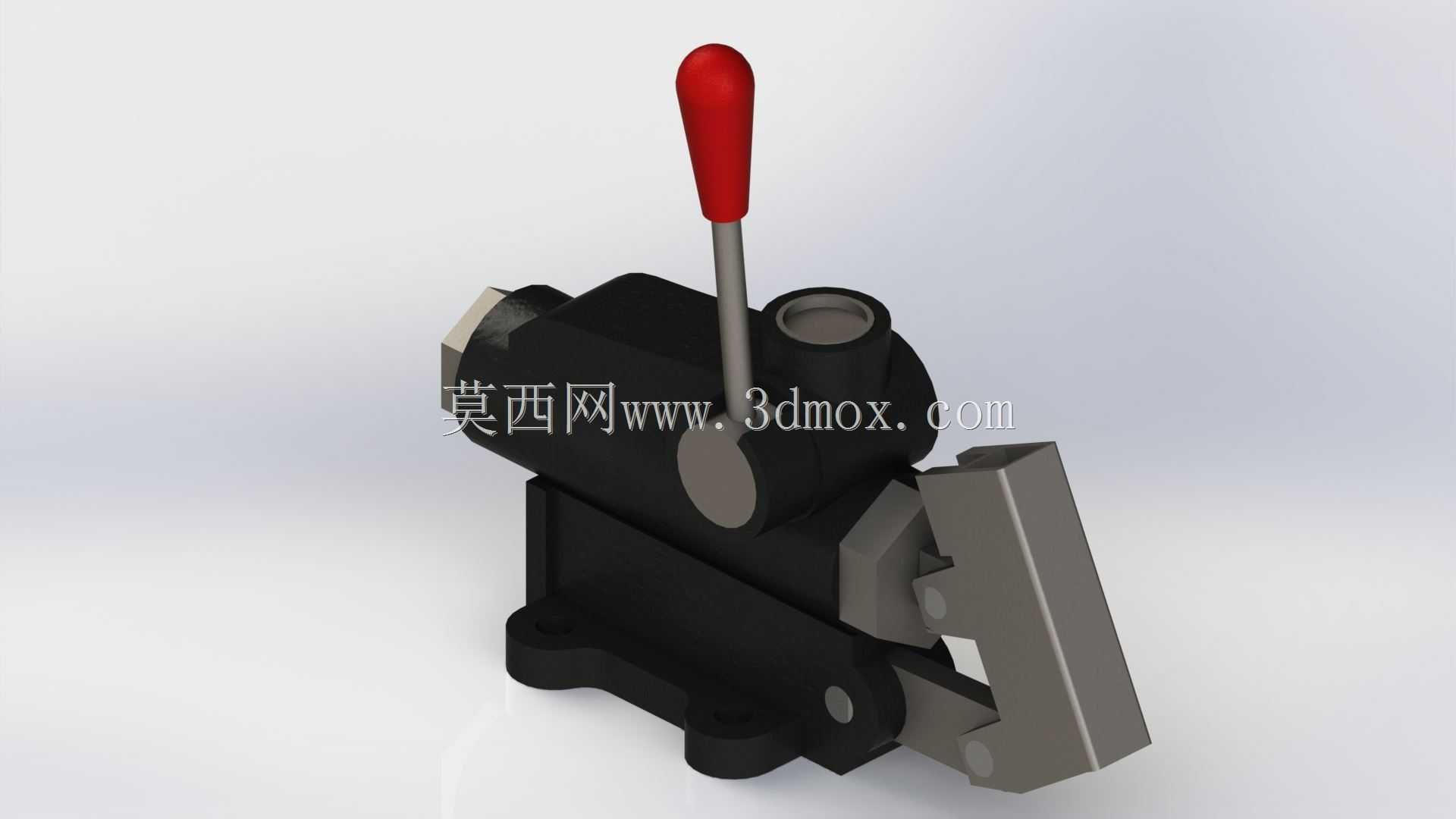

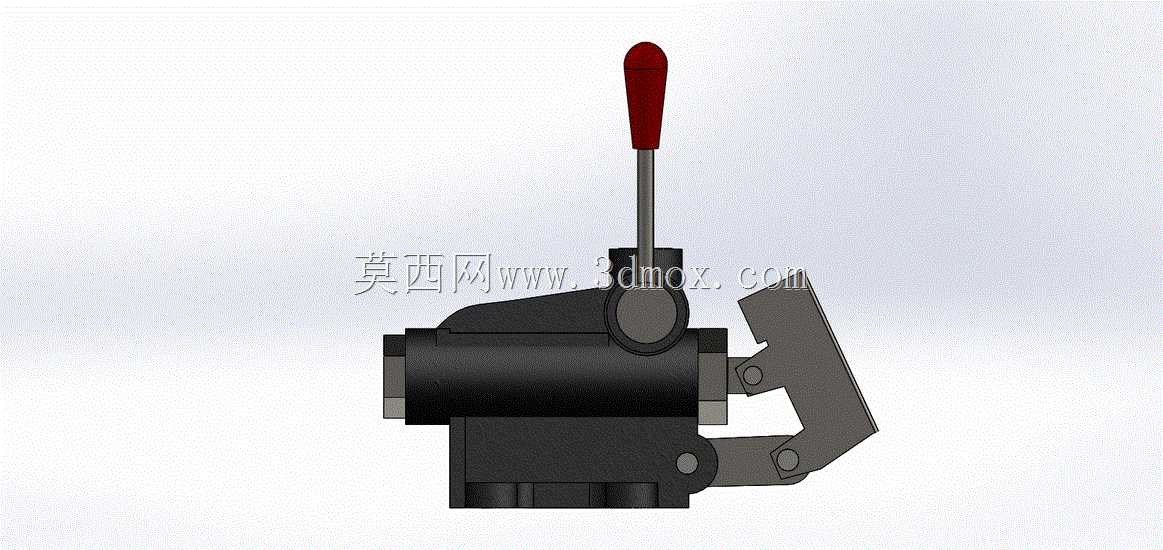

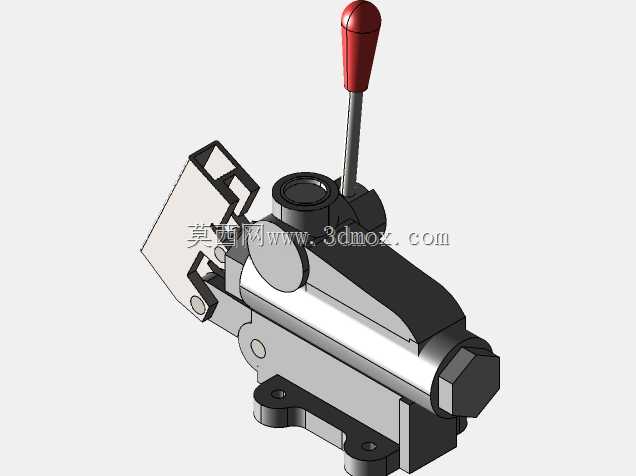

OMFB PM50无油箱手动液压泵结构设计

这款无油箱手动液压泵主要面向小型液压系统的应急操作、独立小回路动力供给场景，在船舶甲板辅助液压机构、小型工程机械应急动作单元、野外无动力源的液压工装作业、起重设备的应急泄压与复位场景中有着广泛的应用，尤其适合没有持续电力供给、仅需要间歇性短时液压动力输出的作业环境，能够在不依赖外接动力的前提下，通过手动操作完成液压回路的压力建立，驱动对应执行元件完成直线或回转动作。从功能特性来看，这款泵采用无油箱集成式结构设计，不需要额外配置独立的储油油箱，可直接接入外接液压油源回路，整体结构紧凑，省去了传统手动泵自带油箱带来的体积冗余，在安装空间受限的场景下具备极强的适配性。操作端采用带防滑握套的长杠杆操作手柄，通过杠杆力臂放大操作力矩，操作人员仅需要施加较小的握力就可以推动内部柱塞完成吸油、压油的工作循环，能够稳定输出符合液压系统需求的工作压力，配套的铰接式安装支架可以适配不同角度的安装固定需求，在倾斜、侧装等特殊安装姿态下都能保证操作的顺畅性。在设计思路上，这款泵优先考量了狭小安装空间下的适配能力，整体采用块式集成阀体结构，将吸油阀、压油阀、柱塞腔、操作机构全部集成在单一主体阀块上，尽可能压缩了非功能结构的体积占比，外露的运动部件都做了限位与防护设计，避免作业过程中异物卡滞影响操作可靠性。操作手柄的摆动角度经过反复校核，既保证了单次操作的排油量能够满足系统动作速度需求，又避免了摆角过大带来的操作干涉问题，安装连接口采用标准化的液压管路接口，能够直接适配常规通径的液压油管，不需要额外制作过渡接头。从外形尺寸与安装边界来看，这款泵的主体结构为方正的阀块构型，整体外轮廓没有突兀的外伸结构，除操作手柄与安装支架外，主体部分的最大外伸尺寸控制在极小范围内，安装孔位采用对称式布局，既可以通过支架做铰接式浮动安装，也可以直接通过阀块上的安装孔做刚性固定，安装时仅需要预留出手柄摆动所需的操作空间即可，不需要额外预留油箱安装、管路迂回的冗余空间，能够直接嵌入到紧凑的设备腔体内部。在实际使用过程中，这款泵可以作为主液压泵失效时的应急动力源，也可以作为独立小型液压回路的主动力源，手动操作的模式完全规避了电力、气源等外接动力的依赖，在野外抢修、应急救援、船舶离岸作业等场景下能够稳定发挥作用，整体结构没有复杂的电子元件，全部为机械液压结构，可靠性极强，日常仅需要做好外露铰接部位的润滑与管路密封检查，就可以长期保持稳定的工作状态，适配多种低压到中压的小型液压系统需求。
