高精度光电旋转编码器结构设计

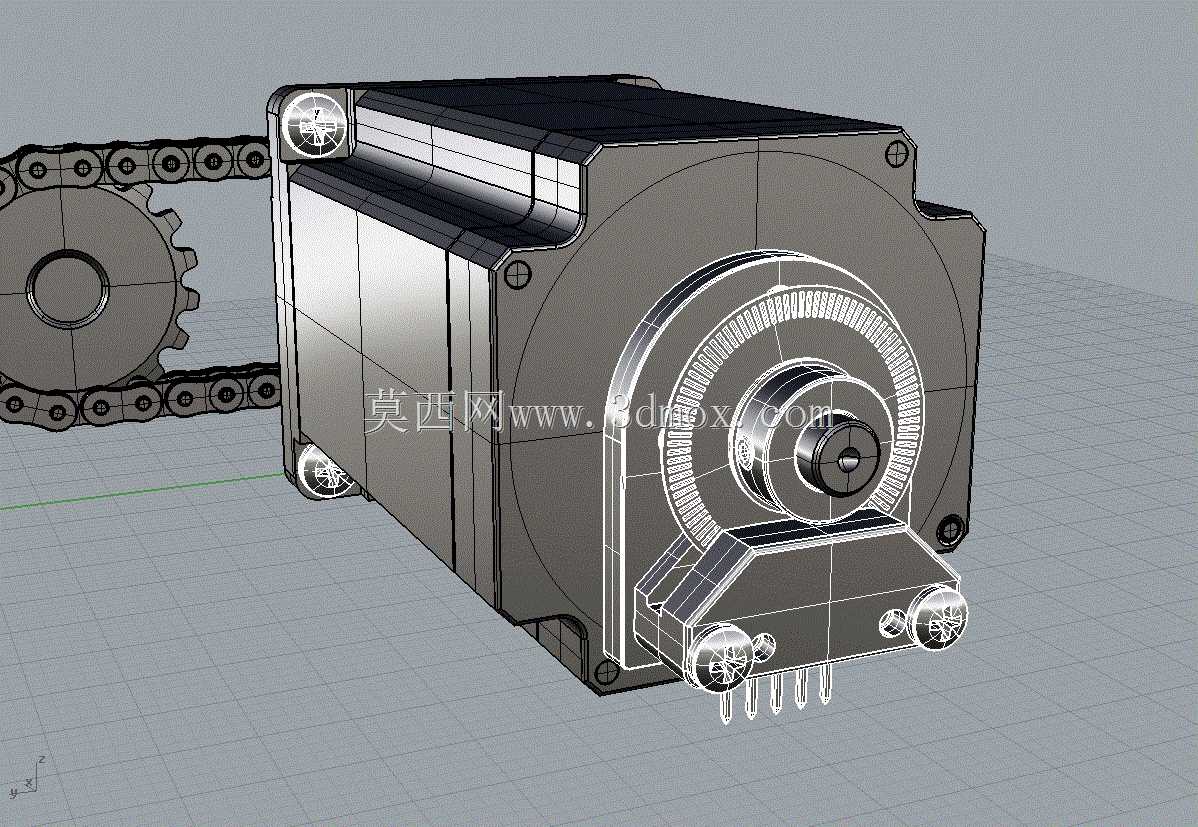

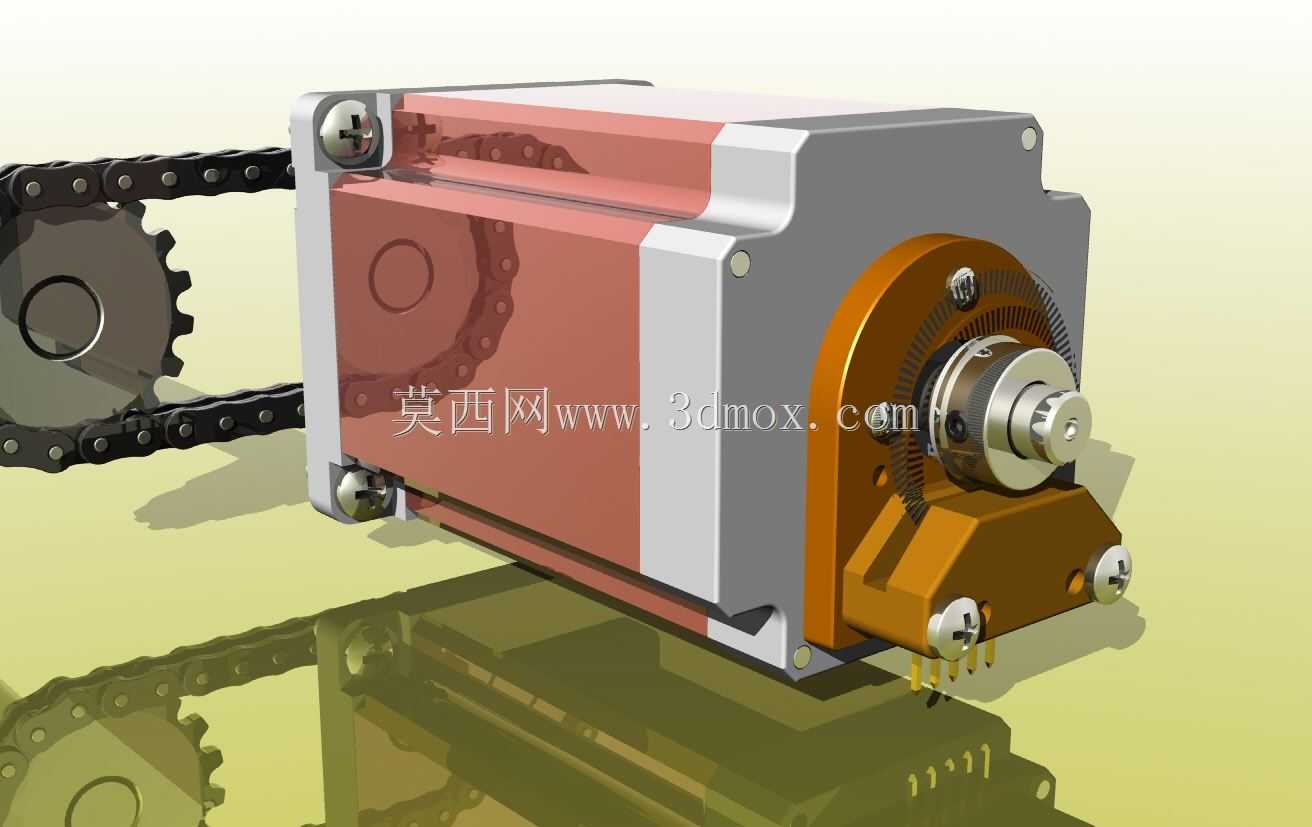

光电旋转编码器是工业自动化传动系统中不可或缺的精密检测部件，广泛应用于伺服传动闭环控制、数控机床进给轴位置反馈、工业机器人关节转角检测、自动化生产线输送工位定位、起重设备行程限位校验等核心场景，能够为运动控制系统提供实时的轴角位置、旋转方向、运转速度等关键参数，是实现精密运动控制的核心感知单元。这款编码器采用一体式集成化结构设计，将光电码盘、发光接收组件、信号处理电路、输出接插件与安装基座整合为紧凑整体，主体采用方形安装法兰搭配圆柱形主体的结构形态，前端伸出的检测轴可与被测转轴通过联轴器直连，安装法兰上预留的对称安装孔可适配常规伺服电机、传动模组的标准安装位，无需额外定制转接支架即可完成装配。设计过程中充分考虑工业现场的安装兼容性，主体外壳采用硬质金属材质加工，表面做哑光氧化处理，既能够屏蔽工业现场的电磁干扰，保障光电信号传输稳定性，又具备足够的结构强度，可承受常规工业环境下的振动与冲击，避免内部光学组件出现偏移影响检测精度。前端的信号输出引脚采用直插式排布，可直接对接设备端的信号接插件，减少外接布线的冗余长度，降低信号传输过程中的衰减与干扰。内部光电码盘采用高精度刻线工艺，搭配对射式光电收发组件，可实现高分辨率的角位移检测，能够区分极小角度的转轴转动量，绝对式检测模式可在设备上电瞬间直接输出当前轴位信息，无需执行回零操作即可确认位置，增量式检测通道可输出连续脉冲信号，通过脉冲计数可换算实时转速与累计转动行程，两类检测通道的整合可同时满足位置定位与速度闭环的双重需求。安装边界设计充分适配常规工业传动部件的安装尺寸，主体外径与同规格伺服电机后端安装位完全匹配，轴向长度控制在紧凑范围内，不会额外增加传动系统的轴向安装尺寸，安装孔位的中心距、轴径公差均按照通用工业标准设定，可直接替换同规格的传统编码器产品，无需对原有设备结构做改造。外壳接缝处采用密封结构设计，可阻挡工业现场的粉尘、切削液雾气进入内部光学腔室，避免码盘污损导致的检测信号丢脉冲、精度下降问题，延长设备在复杂工业环境下的使用寿命。输出引脚的排布遵循通用工业接口定义，可兼容主流伺服驱动器、运动控制卡的信号输入端口，降低设备调试阶段的接线适配难度。
