谐波驱动式FHA-17C执行机构结构设计

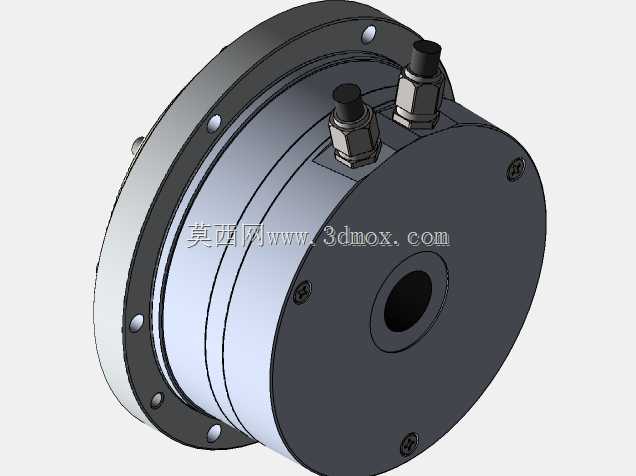

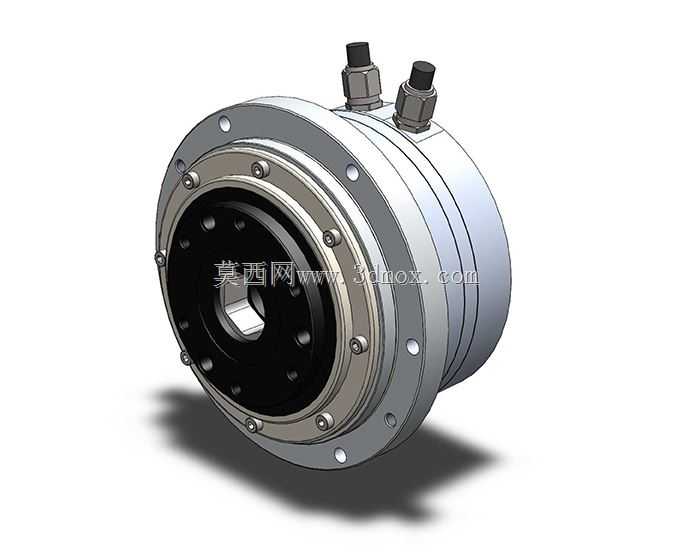

这款谐波驱动执行机构主要面向精密传动场景设计，核心适配多轴加工中心主轴单元、高精度回转工作台、工业机器人关节等对传动精度、回差控制有严苛要求的工业应用领域，能够在紧凑安装空间内实现大减速比动力传输，同时保证输出端的高刚性与定位精度，解决传统行星减速结构在小空间内无法兼顾减速比与传动精度的痛点。从实际用途来看，该执行机构集成了谐波减速核心组件与动力输入接口，可直接连接伺服动力单元，将高转速低扭矩的动力输入转化为低转速高扭矩的旋转输出，无需额外搭建减速传动链，大幅简化终端设备的传动结构设计，尤其适合用于小型精密加工设备的主轴分度、回转工位的精准角度控制，以及协作机器人的关节动力输出，能够在频繁正反转的工况下保持稳定的传动精度，有效降低传动环节的累计误差。在功能特性层面，该执行机构采用谐波传动核心原理，依靠柔轮的弹性变形实现动力传递，相比传统齿轮传动具备零背隙、高减速比、高传动效率的优势，输出端采用法兰式连接结构，可直接适配标准工装夹具或负载安装盘，输入端预留标准化的动力连接接口，能够匹配市面主流伺服电机的安装尺寸，壳体上集成的两个电气接口分别用于动力接入与状态信号反馈，可实时反馈输出端的位置与扭矩信息，满足闭环控制的使用需求。设计思路上，整体采用扁平化圆盘式结构布局，将谐波减速组件、交叉滚子支撑轴承、输出连接法兰全部集成在同一壳体内，最大限度压缩轴向安装尺寸，壳体采用高强度铝合金材质加工，在保证结构刚性的前提下降低整体自重，输出端的连接法兰采用多螺栓均布设计，保证负载连接的均匀受力，避免偏载对内部传动组件造成损伤，壳体外圈的安装孔采用圆周均布设计，支持任意角度的法兰式安装，适配不同设备的安装布局需求。从安装边界来看，整体外形为规则圆柱圆盘结构，轴向厚度控制在极小范围内，安装法兰的定位止口采用标准公差设计，能够与设备安装面实现精准定位，外圈安装孔的孔距与孔径符合精密传动部件的通用安装规范，无需额外制作过渡连接板即可完成安装，输出端的内孔采用标准键槽连接结构，可直接与传动轴或负载轴进行连接，保证扭矩传递的可靠性，整体结构没有外凸的不规则结构，安装时无需预留额外的避让空间，能够在紧凑的设备腔体内部完成装配。
