德力西CDM6L系列400AF塑壳断路器结构设计

这款塑壳断路器主要面向低压配电系统的终端保护场景，广泛应用于工业厂房配电回路、商业建筑主进线开关、民用建筑动力配电分支、机电设备控制柜主开关等场景，承担配电线路与用电设备的过载、短路、欠电压保护功能，同时可在正常工况下作为线路的不频繁通断操作开关使用，是低压配电系统中保障线路安全、避免电气火灾与设备烧毁的核心保护元件。

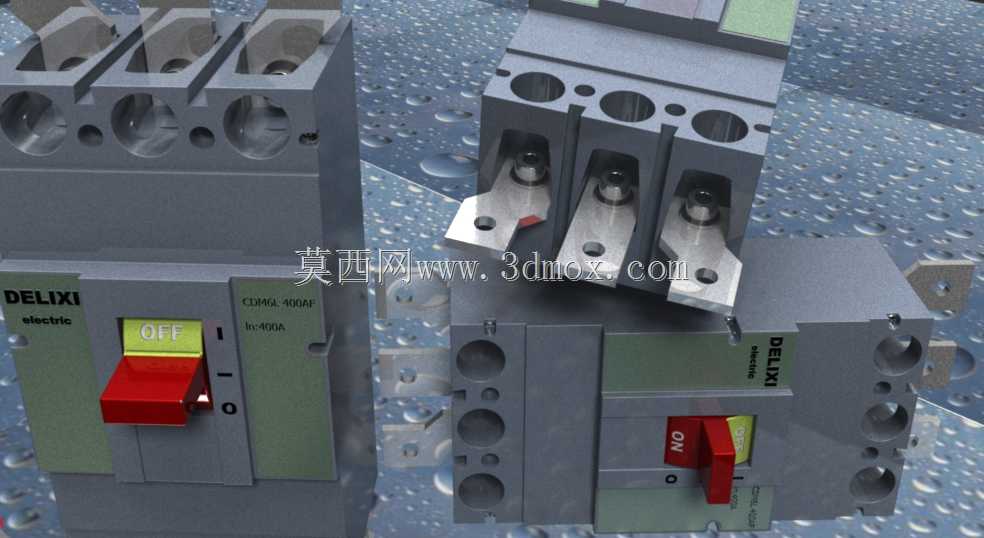

从功能特性来看，该款断路器覆盖200A至400A的电流规格，适配不同负载容量的配电回路，采用热磁式脱扣结构，过载保护依托双金属片受热弯曲的特性实现反时限动作，线路出现过载电流时会根据过载倍率匹配不同的脱扣延时，避免短时启动电流造成误跳闸；短路保护依托电磁脱扣机构实现瞬时动作，当回路出现远超额定值的短路电流时，机构会在数毫秒内完成分断，快速切断故障回路，防止短路电流冲击损坏后端设备。操作手柄采用清晰的分合标识，红色手柄搭配OFF/ON状态指示，运维人员可直观判断开关通断状态，手柄操作力经过人体工程学调校，手动分合闸操作顺畅无卡滞，同时具备明确的分合位置反馈，避免出现虚合虚分的安全隐患。

在设计思路上，整体采用模块化的拼装结构，进线端与出线端的接线端子预留充足的接线空间，适配不同线径的铜芯电缆与铜排连接，端子处设置防触电护板，避免运维操作时误触带电部位；灭弧室采用多栅片灭弧结构，分断故障电流时可快速切割、冷却电弧，提升断路器的分断能力，减少电弧喷溅带来的安全风险；外壳采用高阻燃、耐冲击的工程塑料材质，可耐受配电场景下的常规机械碰撞与高温环境，同时具备良好的绝缘性能，保障设备运行的电气安全。

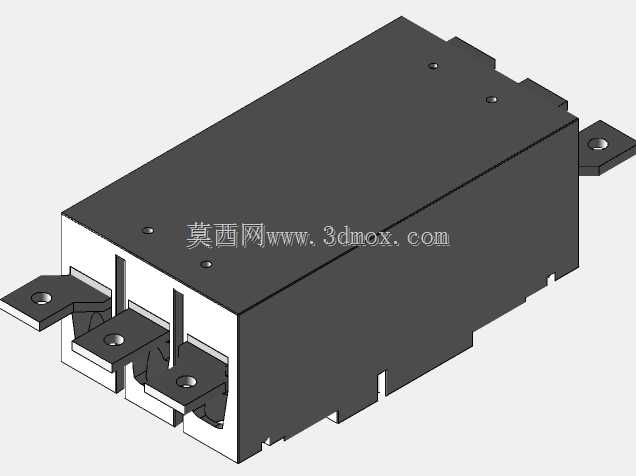

从安装边界来看，该款断路器采用标准导轨式与螺钉固定式兼容的安装结构，可适配常规低压配电柜内的标准安装梁，整体外形尺寸经过紧凑化设计，在保障内部电气间隙与爬电距离符合低压电器安全标准的前提下，尽可能缩小柜体占用空间，多台断路器并排安装时预留足够的散热间隙，避免长期满负载运行时热量堆积影响设备寿命；接线端子的位置排布兼顾上进线与下进线的安装需求，适配不同柜型的布线走向，安装孔位的公差经过严格校核，可实现现场快速安装替换，无需额外进行柜体开孔改造。
