帕克50AT旋装式机油滤清装置结构设计

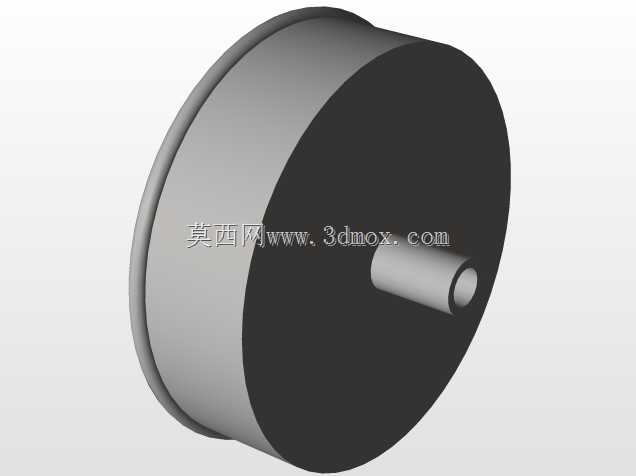

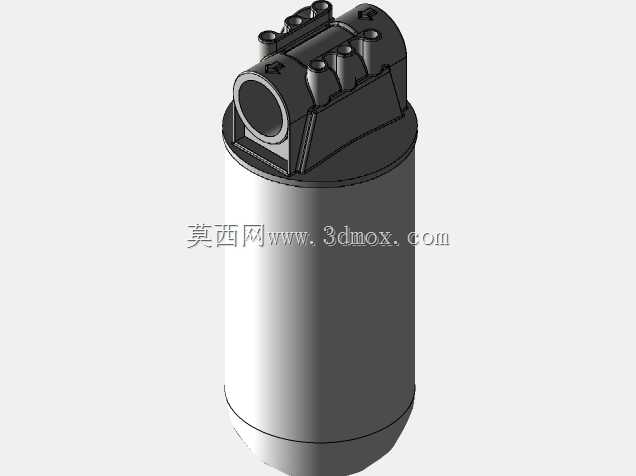

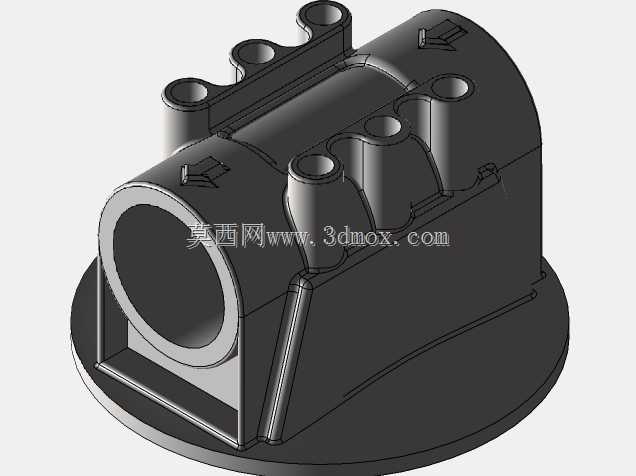

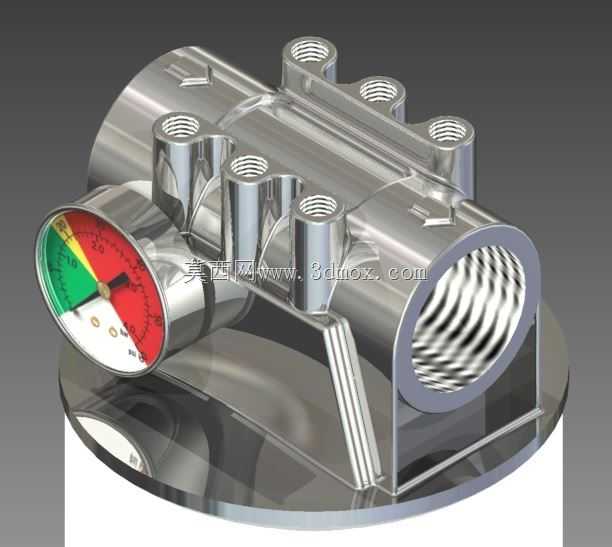

该旋装式过滤装置主要应用于内燃发动机润滑系统、工业液压传动回路的油路净化场景，在车用动力单元、工程机械液压系统、固定式工业机组润滑管路中承担核心的杂质拦截功能，能够持续滤除机油介质中混入的金属磨屑、橡胶杂质、积碳颗粒以及外界侵入的粉尘污物，避免硬质颗粒进入运动副配合间隙造成磨粒磨损，延长发动机缸套、轴瓦、液压阀组、泵体等核心部件的使用寿命，同时维持润滑油路的通畅性，避免油路堵塞造成的供油不足、局部干磨等故障风险。产品采用一体化旋装式结构设计，主体流道采用多接口集成式布局，顶部设置多组标准内螺纹连接端口，可同时适配进油、出油、旁通、压力检测等多管路连接需求，无需额外加装分流阀块即可完成多回路的油路对接，大幅减少管路连接点的泄漏风险。装置侧部集成直读式压差显示表，表盘采用三色分区标识，绿色区间代表滤芯通畅、压差异常处于正常范围，黄色区间提示滤芯存在部分堵塞需要安排检修更换，红色区间代表滤芯堵塞严重、旁通阀即将开启，运维人员无需拆解管路即可直观判断滤芯的工作状态，大幅降低日常巡检的操作难度。主体壳体采用高强度金属材质一体成型，表面做抛光防锈处理，底部设置带定位凸缘的安装底座，安装时可通过底座的平面定位快速完成装置的固定，配合侧面的流向标识箭头，能够避免管路接反造成的过滤失效问题。设计过程中充分考虑流体阻力优化，内部流道采用圆弧过渡结构，避免直角拐角造成的局部流阻增大，在保证过滤精度的前提下尽可能降低油路压力损失，装置的最大允许工作压力为150psi，设计安全系数达2.5:1，可适配-40°F至225°F的工作温度范围，既能够满足寒区户外设备的低温启动需求，也可适配高负荷连续运行的高温工况，安装边界充分适配主流机组的预留安装空间，多接口的中心距、螺纹规格均遵循行业通用标准，可直接替换同规格的传统旋装过滤器，无需对原有管路进行改造。
