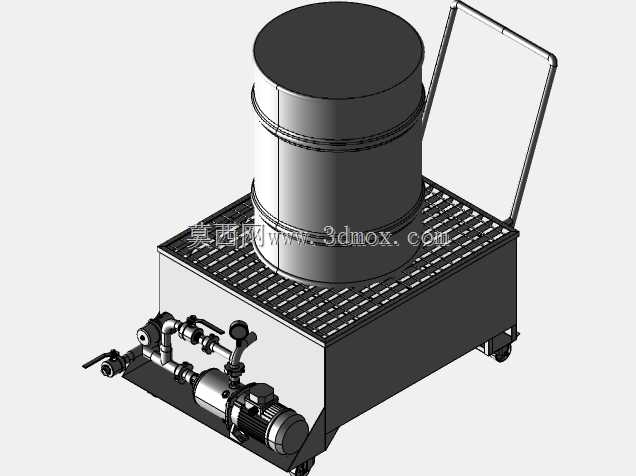

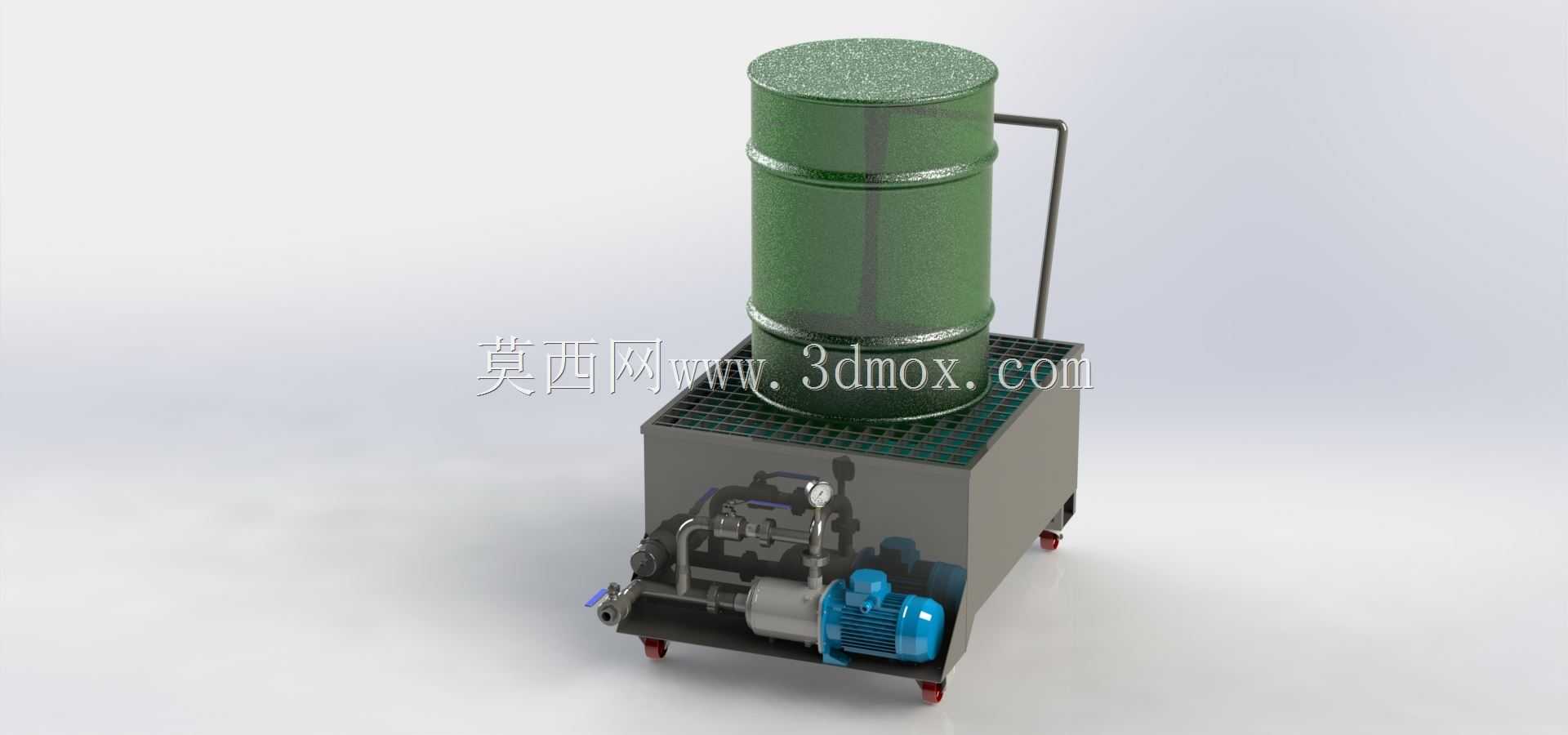

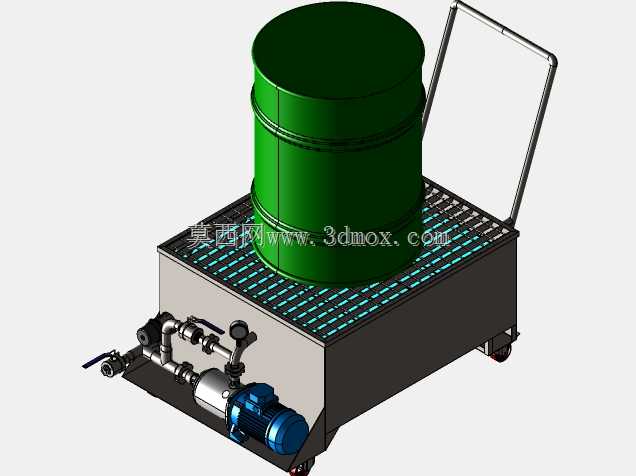

200升水箱配套工业清洗装置结构设计

这款200升水箱配套的工业清洗装置，主要面向中小型机加工车间、汽修维保站点、小型零部件生产厂区的日常清洁作业场景，可适配标准200升工业储料桶的安装使用需求，解决传统零散清洗设备管路杂乱、移动不便、储液容量不足的实际作业痛点。设备整体采用上下分层的集成化布局设计，上层预留标准200升圆桶的放置工位，格栅式承载台面可快速导流清洗过程中滴落的残液，避免积液残留造成的台面腐蚀与滑倒风险，侧边设置的弧形扶手方便作业人员推移设备调整作业位置，底部配置的四个带刹车万向脚轮，既可以在平整厂区路面灵活移动，也能在作业点位锁定位置避免设备滑移。下层集成舱采用半封闭钣金壳体设计，将动力泵组、驱动电机、管路阀门、调压组件全部整合在舱体内部，既可以避免作业过程中飞溅的水渍、油污沾染核心动力部件，也能规整管路走线减少外露管线的磕碰损坏风险，舱体侧面预留的操作开口可方便日常检修维护，快速更换易损密封件、调整泵组输出压力。设计过程中充分考虑现场安装的边界尺寸，整体占地空间控制在1.2米见方以内，总高度不超过1.8米，可顺利通过常规厂区车间门、货运电梯，无需额外改造厂区通行空间；设备对接200升储桶时采用快插式管路接口，无需额外焊接或复杂固定，单人即可在5分钟内完成储桶的更换与管路对接，大幅降低换料准备时间。功能层面，该装置可根据清洗需求适配水基清洗剂、低腐蚀性工业清洗溶剂，通过泵组加压输出稳定的高压清洗射流，可完成零部件表面油污冲洗、工位地面污渍清理、工装夹具表面残屑清除等多类作业，调压组件可根据不同清洗场景调整输出压力，避免压力过高损伤精密加工表面，或是压力不足无法清理顽固油污。设备的动力单元与储液单元采用分离式布局，避免泵组长时间运行产生的振动传导至储液桶造成桶体移位，也减少泵组发热对清洗液温度的影响，保障长时间连续作业的稳定性；格栅台面下方设置的残液收集导流结构，可将滴落的残液统一导流至指定收集点位，避免清洗废液随意流淌造成的厂区地面污染，契合工业现场的清洁作业管理要求。
