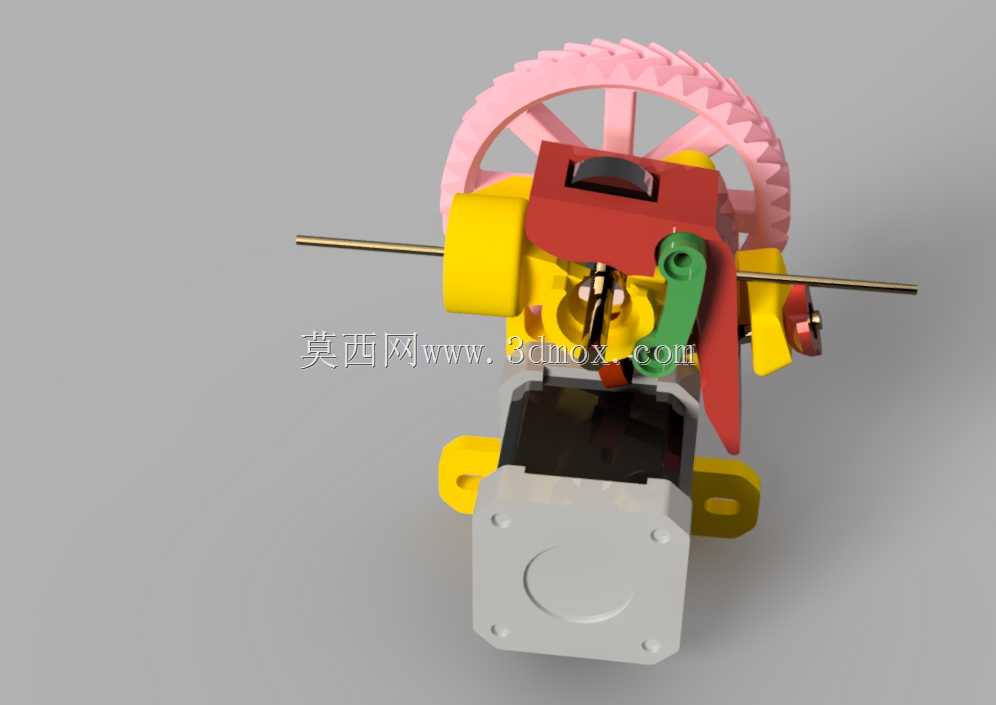

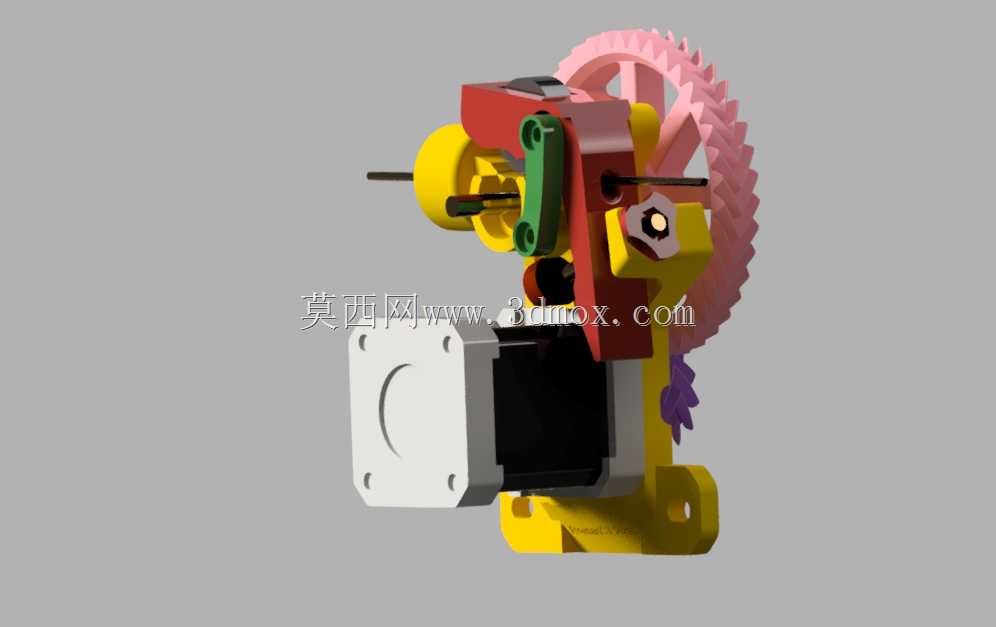

3D打印用改进型齿轮送丝挤出结构

该结构主要应用于桌面级FDM熔融沉积成型3D打印设备的耗材输送环节，作为打印头端的核心送料执行部件，负责将热塑性丝材按照打印路径的进给速率要求，稳定推送至加热熔腔内部，保障丝材熔融挤出的连续性与出丝量精度，直接影响打印成型件的层间结合强度、表面质量与尺寸精度，可适配常规PLA、ABS、PETG等多种常用3D打印耗材的输送需求。

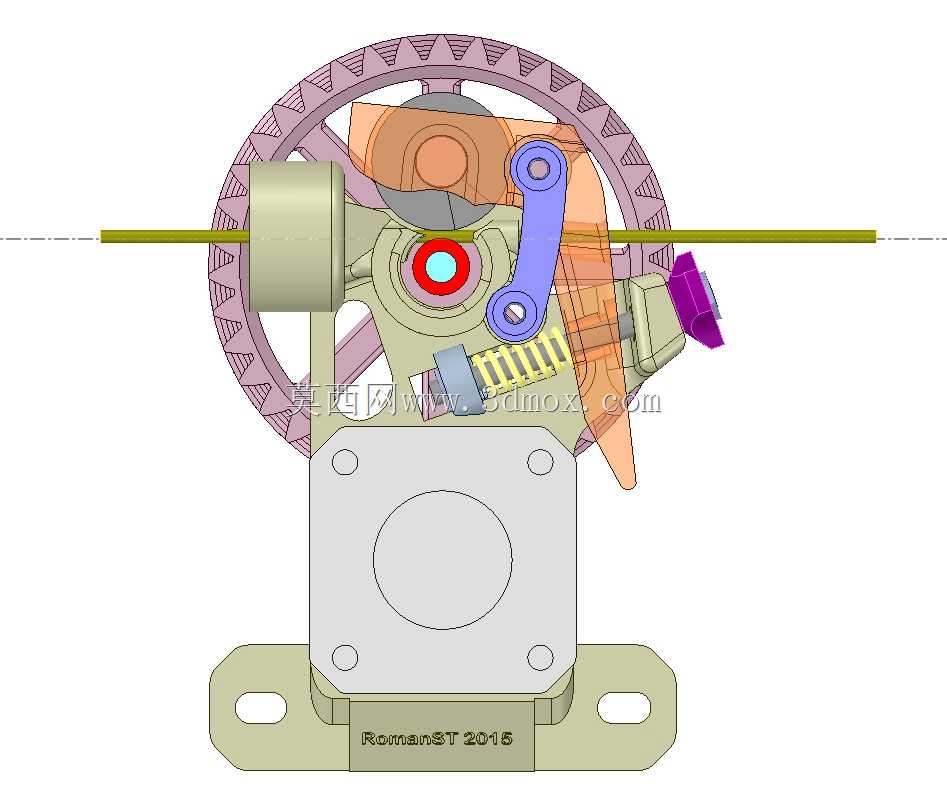

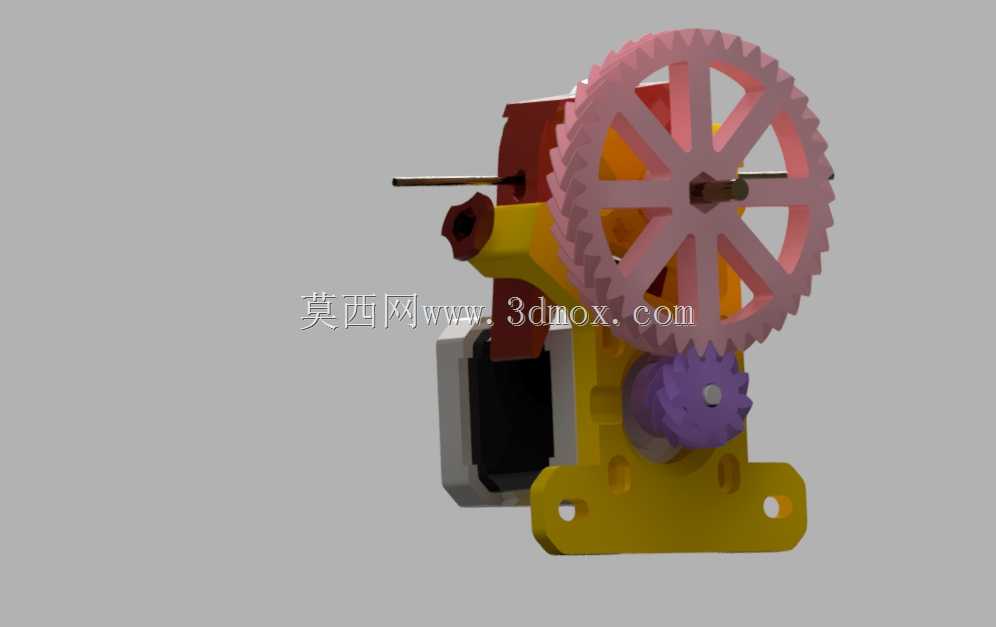

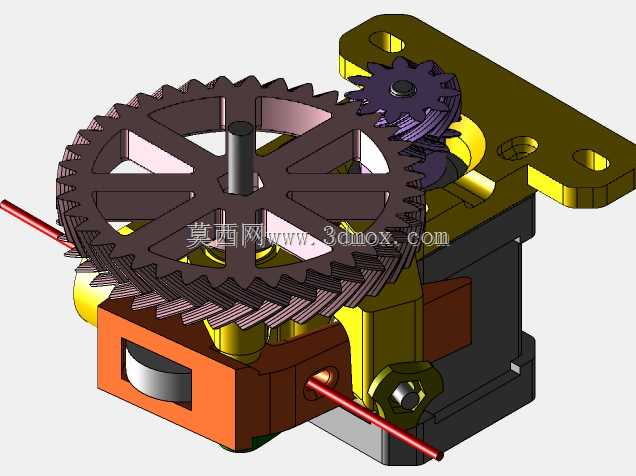

在功能特性上，该结构在原有基础送丝结构上做了针对性优化，新增了弹簧可调张紧机构，能够根据不同材质、不同直径耗材的表面摩擦特性灵活调整压合力度，既避免张紧力过大导致的丝材挤压变形、送丝阻力骤增问题，也能防止张紧力不足引发的送丝打滑、出丝量不足甚至断料故障；同时预留了步进电机的位置调整空间，可根据实际装配公差、齿轮啮合状态微调驱动端安装位置，让传动齿轮与送丝齿轮的啮合间隙处于最优区间，降低传动过程中的齿间背隙，提升送丝动作的响应速度与进给精度，减少回抽动作带来的出料延迟问题。

设计思路上，整体采用模块化布局，将驱动单元、传动齿轮组、张紧调节组件、丝材导向通道整合为一体化装配结构，各功能部件的安装位预留了充足的操作空间，便于后期的维护拆装与易损件更换；针对原有结构中齿轮啮合对位不便、维护时需要整体拆解的痛点，将张紧部件设计为独立可调模块，无需拆解整体结构即可完成张紧力校准，大幅降低日常调试的操作难度。

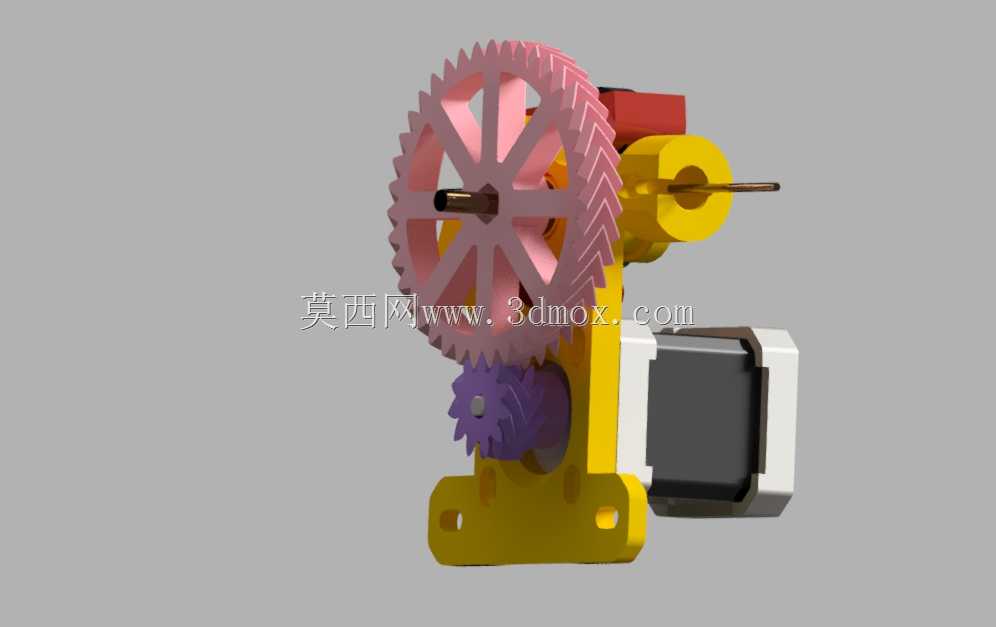

在安装边界上，结构底部预留了与标准42型步进电机匹配的安装孔位，可直接适配市面主流的3D打印机驱动电机规格；横向贯穿的导向轴与丝材通道保持同轴设计，能够与常规的远程送料管、近程加热块接口直接对接，整体安装轮廓紧凑，不会与打印头的散热组件、风扇、调平传感器等周边部件产生装配干涉，既可以用于全新3D打印设备的送料系统搭建，也可作为老旧机型送丝部件的升级替换方案，提升原有设备的送料稳定性。
