手柄驱动3英寸对夹式蝶阀三维设计模型

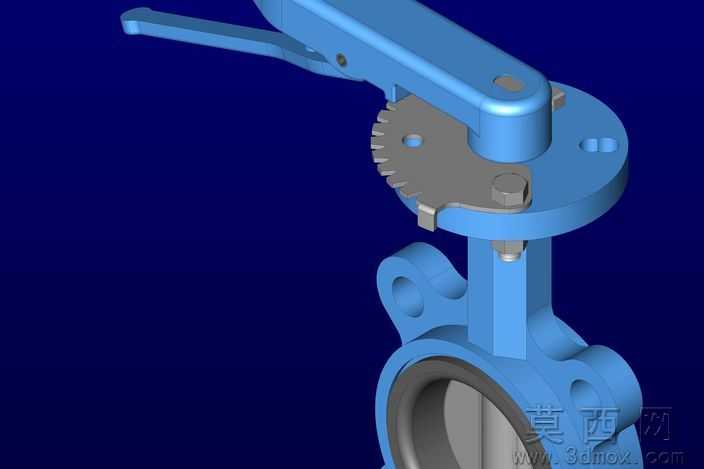

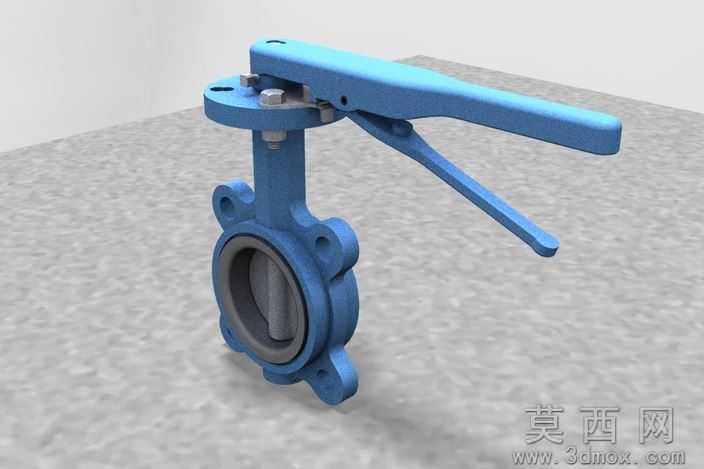

本模型为手柄驱动式3英寸对夹蝶阀，建模过程遵循工业级机械设计流程，首先依据蝶阀公称通径3英寸的尺寸标准，确定阀体、阀杆、蝶板、密封胶圈、手柄驱动机构的核心尺寸基准，先绘制阀体的对夹式连接轮廓草图，通过拉伸、切除特征完成带安装耳的阀体基体建模，再依次完成阀杆、圆形蝶板、橡胶密封圈的零件建模，最后构建带棘齿定位结构的手柄操作组件，通过同轴、面重合等标准配合关系完成总装配，建模全程严格遵循机械设计公差配合要求，各零件干涉检查零报错。参数设计层面，完全匹配3英寸公称通径的管路连接标准，对夹式安装结构适配对应规格的管道法兰间距，手柄棘齿定位结构可实现阀门0-90度开度的多档位锁定，密封结构设计满足中线蝶阀的密封承压要求，各零件壁厚、连接螺栓孔位、阀杆直径均参考通用蝶阀设计规范设定，可直接用于同规格产品的设计参考。渲染材质方面，阀体、阀杆、手柄、棘齿等金属部件采用蓝色喷塑碳钢与镀锌钢材质区分，密封胶圈采用黑色丁腈橡胶材质，渲染场景采用深蓝色工业展示背景，通过环境光与定向光搭配，清晰呈现阀门各部件的结构轮廓与装配关系，金属部件的哑光质感、橡胶部件的弹性质感均得到真实还原。结构原理上，该蝶阀为中线对夹结构，通过扳动手柄带动阀杆旋转，进而驱动蝶板在阀体内做0-90度回转，实现管路介质的通断与流量调节，手柄处的棘齿定位结构可在任意开度位置锁定阀位，防止介质压力冲击导致阀位偏移，橡胶密封圈套嵌在蝶板外缘，在阀门关闭时与阀体内壁紧密贴合实现密封，对夹式阀体结构紧凑，安装时无需额外的阀体法兰，直接夹持在管路两片法兰之间即可完成固定。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia、KeyCreator2011等绝大多数三维机械设计软件，同时提供SolidWorks原生格式与STL格式，既可以直接在SolidWorks中进行特征编辑、工程图导出，也可以通过STL格式直接导入3D打印机完成实物样件打印，不同格式文件均经过装配校验，打开后即可查看完整装配结构。研发教学应用层面，该模型可作为阀门设计研发人员的结构参考，用于同规格蝶阀的改型设计、受力仿真分析的基础模型，也可作为机械专业教学中阀门结构认知、装配工艺讲解、三维建模练习的教学案例，帮助学习者理解中线蝶阀的工作原理、装配关系与工业设计标准，也可用于工业场景的管路系统三维布局演示，直观展示阀门在管路中的安装形态与操作方式。
