SFU系列法兰型滚珠丝杠传动组件

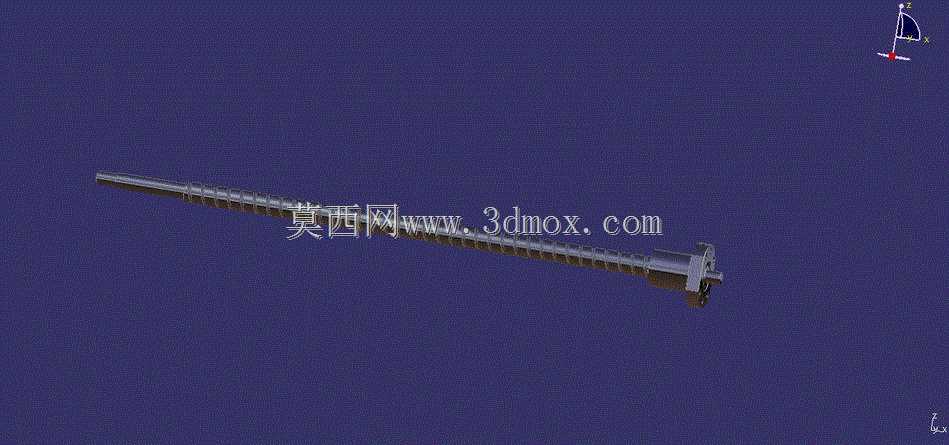

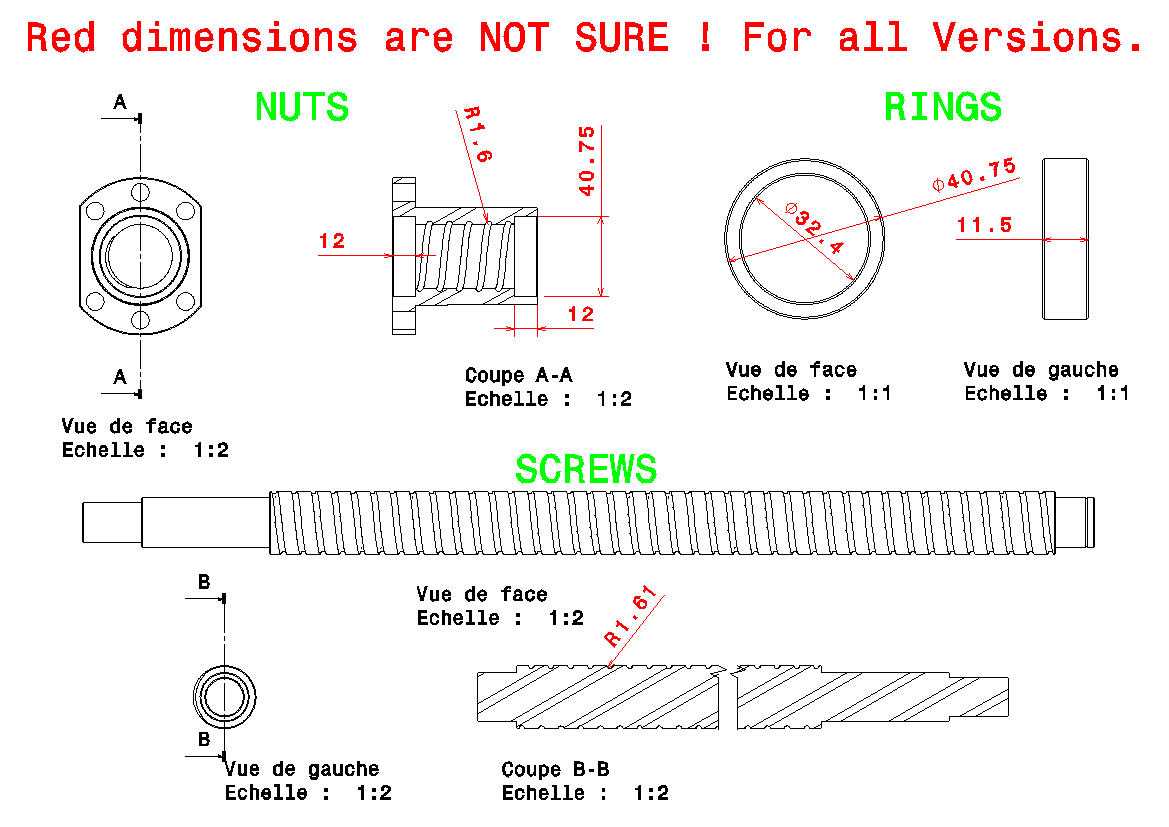

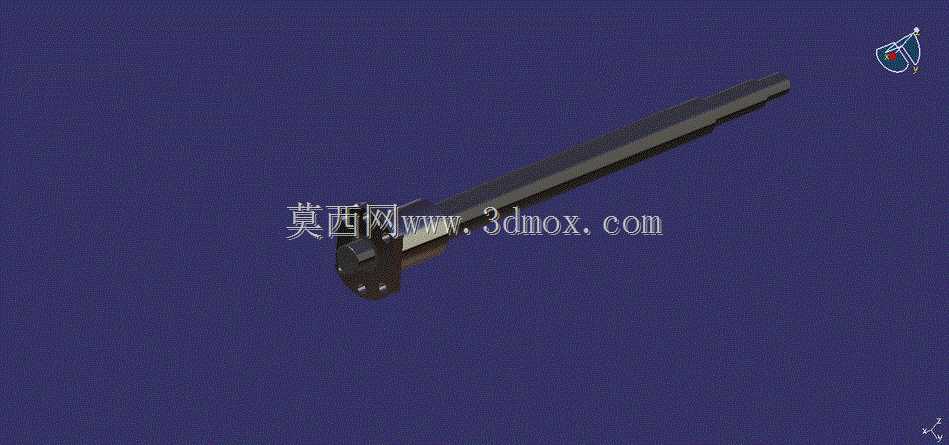

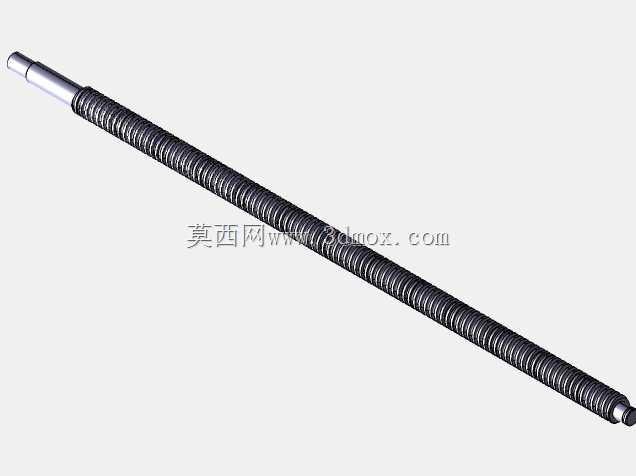

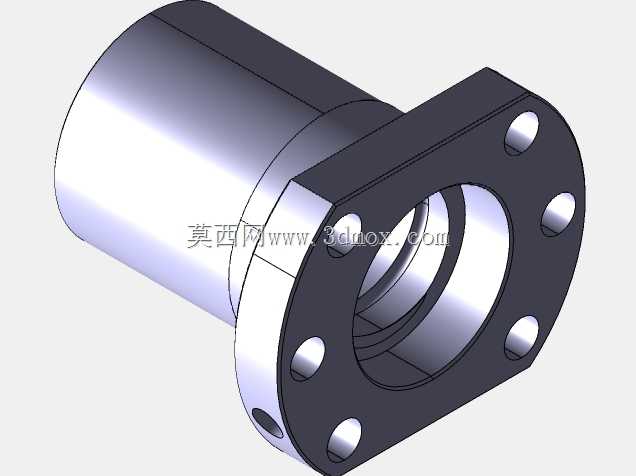

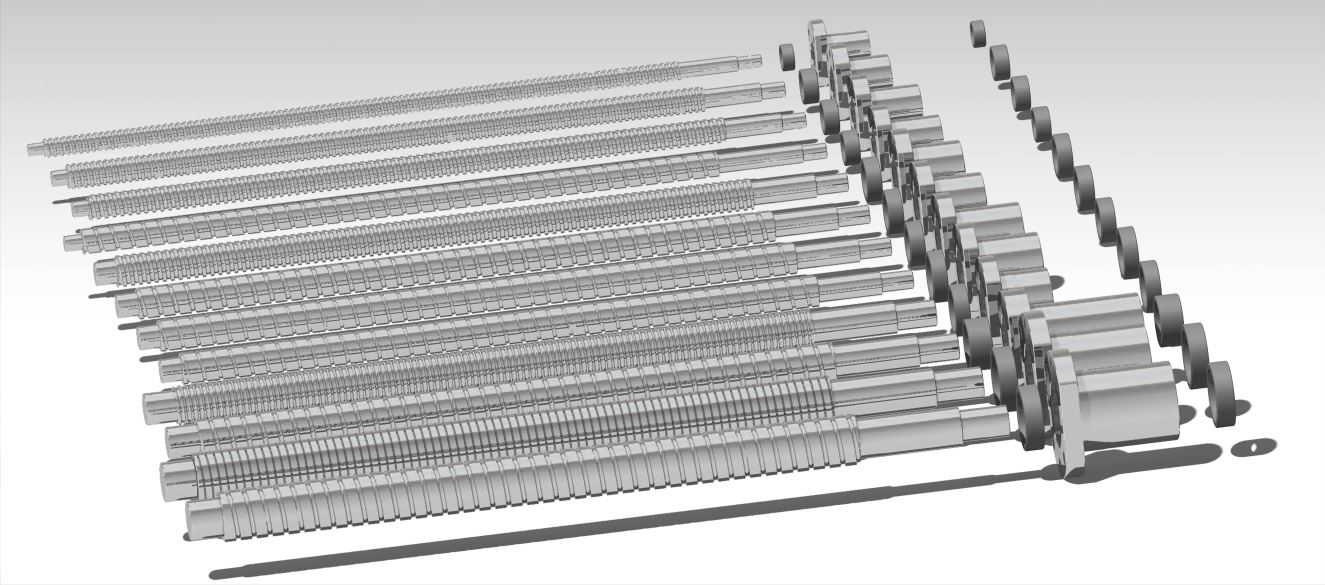

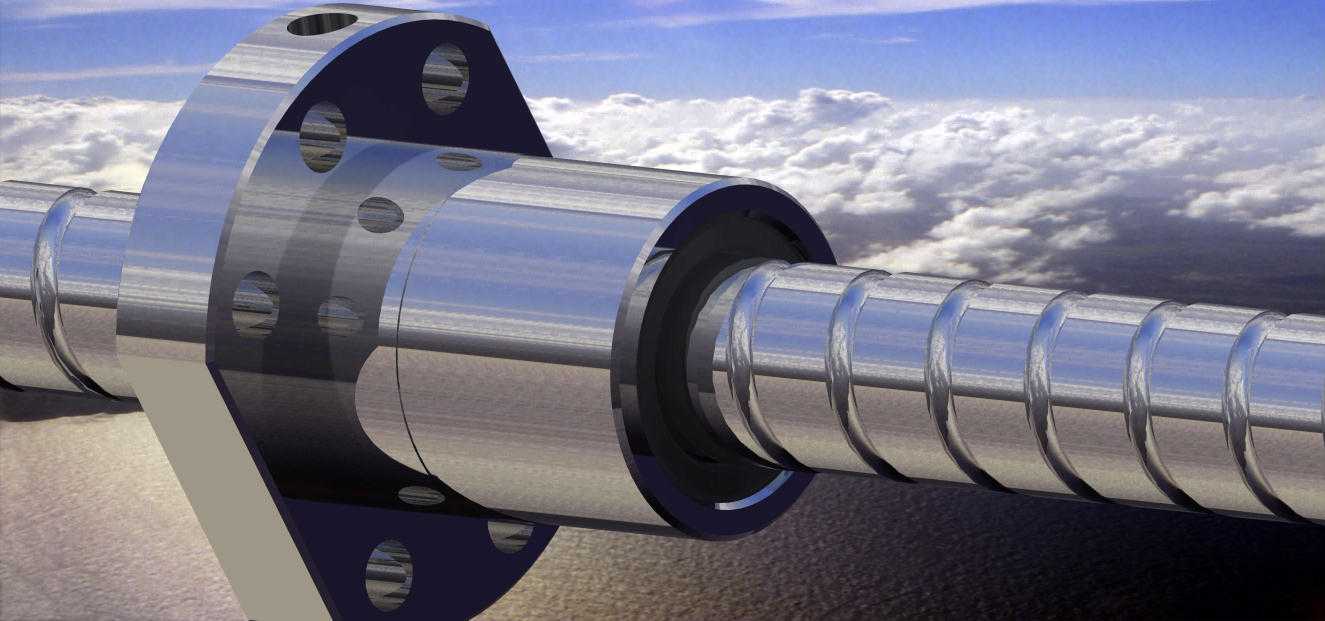

滚珠丝杠作为精密直线传动领域的核心部件，广泛应用于数控机床进给系统、自动化生产线直线运动模组、精密检测设备位移平台、工业机器人关节传动、半导体制造装备调焦机构等对传动精度、运行效率有高要求的场景，是将旋转运动与直线运动进行高效转换的关键机械元件，相比传统滑动丝杠传动效率可提升至九成以上，同时具备传动可逆、定位精度高、磨损量小、使用寿命长的显著优势，能够大幅降低设备驱动端的动力损耗，长期维持稳定的传动精度表现。本次呈现的SFU系列法兰型滚珠丝杠组件，整体由丝杠轴、法兰式滚珠螺母、循环滚珠、密封端环、端部加工结构几个核心部分构成，设计过程中充分考虑了不同安装场景的适配需求，针对螺母侧采用圆形法兰安装结构，法兰端面预留均匀分布的安装通孔，可直接通过螺栓将螺母与移动负载端面进行刚性连接，无需额外设计螺母转接座，有效缩减设备传动部分的安装空间，降低装配环节的复杂度。丝杠轴两端按照通用传动安装标准设计了适配支撑轴承的轴颈结构、锁紧螺母定位台阶以及联轴器连接轴段，用户可根据自身设备的安装跨距、支撑方式调整端部加工的长度参数，灵活适配固定-固定、固定-支撑、固定-自由等不同的丝杠支撑安装方案，满足不同转速、不同负载等级的使用需求。在功能设计上，该系列丝杠采用内循环滚珠回流结构，滚珠在滚道与回流器之间形成闭合循环回路，运行过程中滚珠沿螺旋滚道滚动完成力的传递，螺母两端加装接触式密封端环，可有效阻挡外界粉尘、切削液等杂质进入螺母内部滚道，避免滚道表面出现磨粒磨损，延长组件的维护周期与使用寿命。滚道型面经过精密适配设计，滚珠与滚道的接触角经过优化，可同时承受轴向载荷与一定的径向偏载，适配设备运行过程中可能出现的小幅安装偏差，降低安装精度要求带来的装配难度。从安装边界来看，法兰螺母的外径尺寸、法兰厚度、安装孔分布圆直径均遵循SFU系列通用尺寸规范，可与市面上同规格的丝杠螺母座、支撑座组件实现通用互换，无需单独定制安装配件；丝杠轴的公称直径、导程覆盖常用规格区间，用户可根据设备的进给速度要求、负载大小、定位精度需求选择对应参数的型号，满足从轻载高速检测设备到重载切削机床的不同传动需求。在实际装配过程中，需注意保证丝杠轴与移动导轨的平行度偏差在允许范围内，避免丝杠承受额外的弯曲应力，同时按照额定动载荷的合理比例设置预紧力，既消除反向传动间隙提升定位精度，也避免预紧力过大导致运行温升过高、磨损加快的问题，保障组件长期稳定运行。
