6.35mm大三芯音频接插件精细结构设计

6.35mm规格音频插头是专业音频领域应用极为广泛的接插部件，常见于专业调音台、舞台功放、电声乐器、专业监听耳机、演播室音频设备的信号传输链路中，承担着平衡式音频信号稳定传输的核心作用，相比民用级3.5mm插头，其结构强度更高、接触面积更大、抗拉扯性能更优，能够适配舞台演出、录音棚作业、户外扩声等复杂使用场景下的频繁插拔需求，有效降低接触不良、信号中断、杂音干扰等常见接插故障的发生概率。

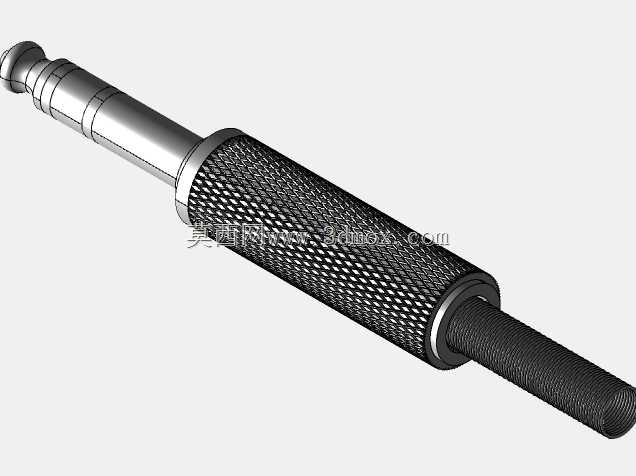

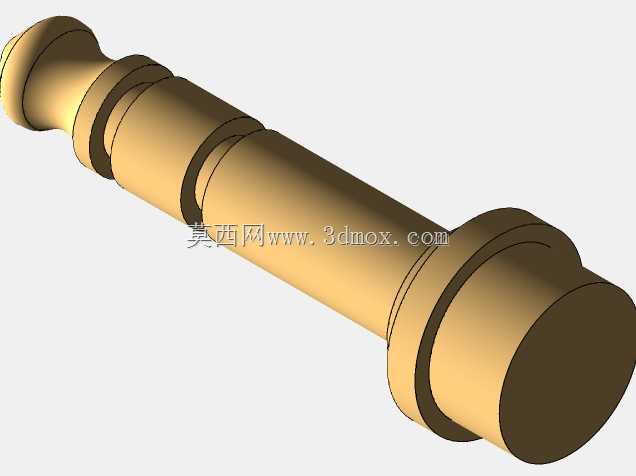

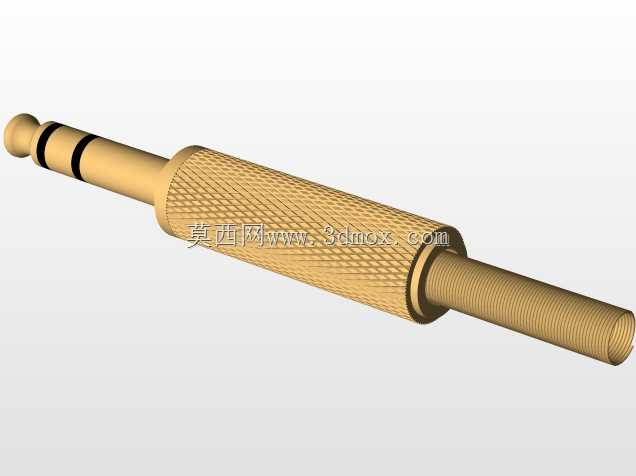

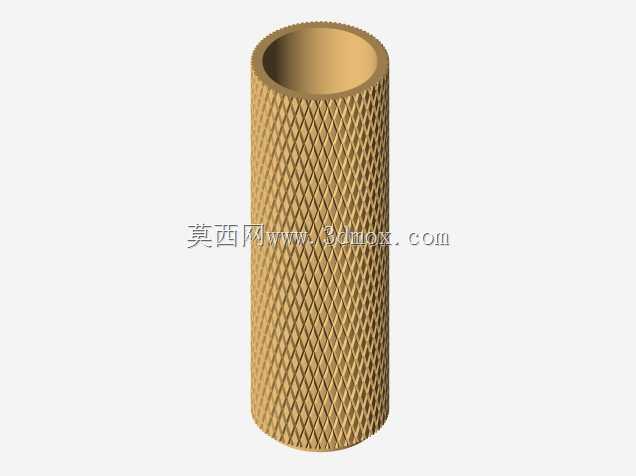

本次设计的两款6.35mm音频插头分别采用镀镍与镀金表层处理工艺，插芯部分采用三段式同轴结构设计，最前端为信号尖端、中间段为环级信号端、末端为接地屏蔽端，段与段之间采用绝缘隔圈实现电气隔离，能够同时传输左右声道平衡信号或是单声道加屏蔽的非平衡信号，满足不同专业音频设备的接线需求。插头的握持外壳采用网纹滚花工艺设计，滚花纹路均匀覆盖金属外壳表面，既能够提升插拔操作时的手部摩擦力，方便使用者在戴手套或是手部出汗的场景下顺利完成插拔操作，也能够提升产品外观的金属质感，同时滚花形成的凹凸结构还能提升外壳的散热效率，减少大信号传输时的接触温升。

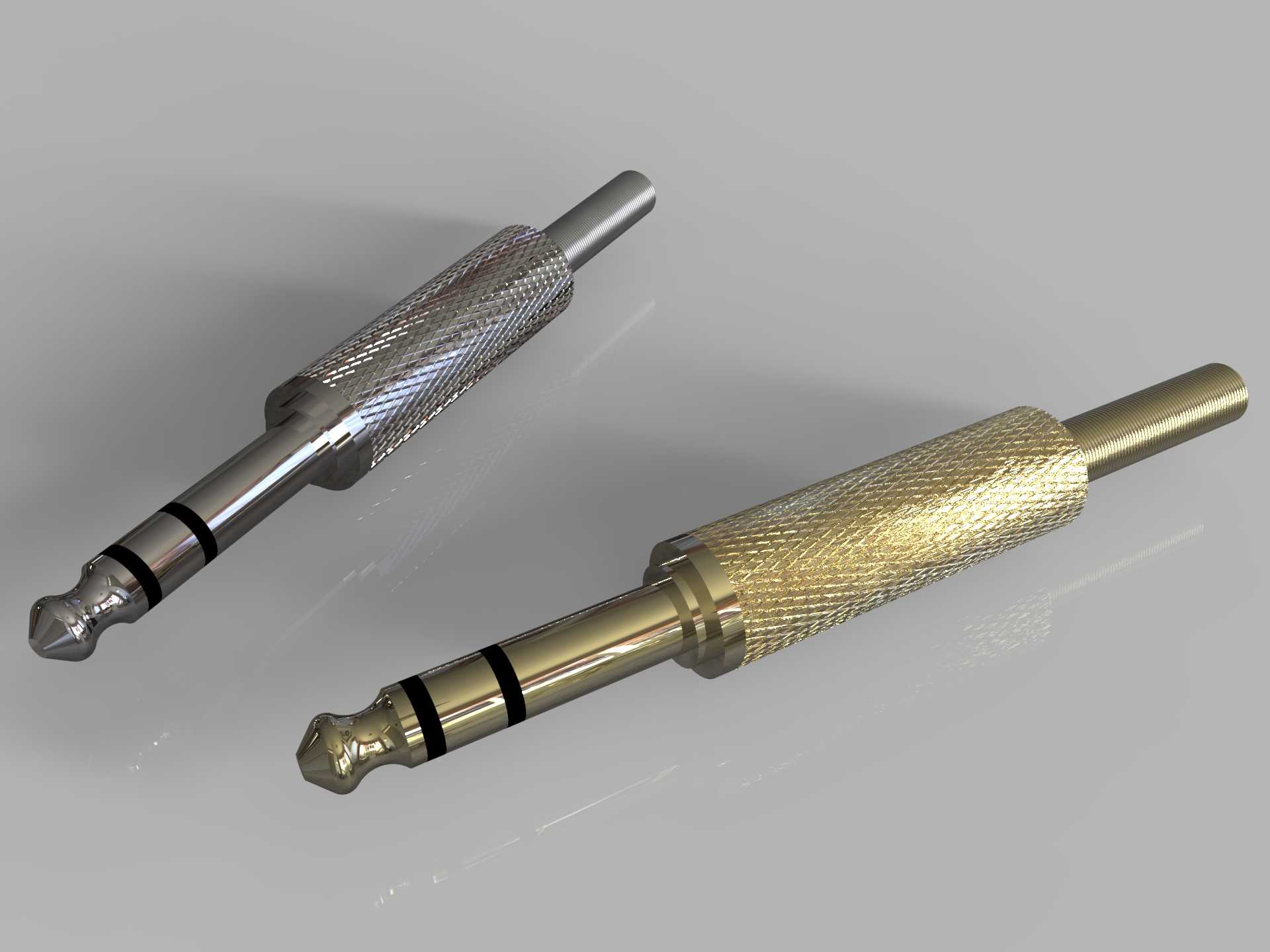

在设计思路上，该款插头优先保障接触可靠性与结构耐用性，插针部分采用高弹性铜合金作为基材，保证多次插拔后依然具备足够的接触抱紧力，避免长期使用后出现接触松垮的问题；外壳与插芯的连接部位采用台阶式卡位结构，能够承受较大的线缆拉扯力，避免线缆拖拽时内部接线与插针脱焊。外形尺寸方面严格遵循6.35mm音频接插件的通用尺寸规范，插针直径控制在标准公差范围内，能够适配所有标准6.35mm音频母座，不存在插接过松或过紧的问题；插头整体长度控制在常规手持操作的合理区间，滚花外壳的直径适配常规音频线缆的焊接空间，尾部预留足够的线缆护套安装位置，能够适配不同线径的专业音频线缆，安装时可根据需求选择焊接式接线结构，方便现场施工与维修更换。两款不同表层处理的插头可适配不同的使用环境，镀镍款耐磨性更佳，适合频繁插拔的流动演出场景，镀金款接触电阻更低、抗氧化性能更强，适合固定安装的录音棚、固定扩声场景长期使用。
