无底座台式风扇结构三维设计模型

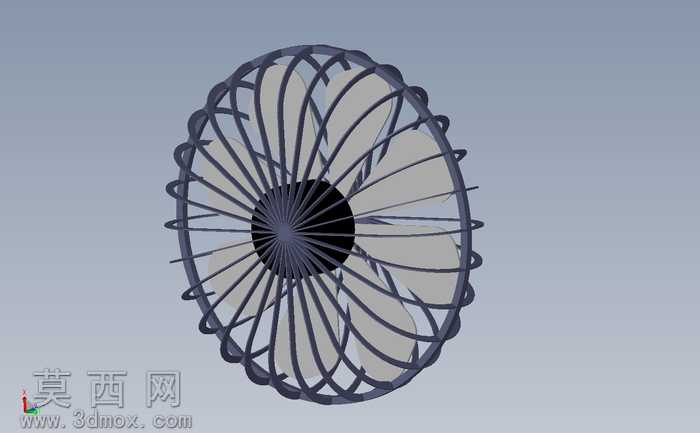

本模型为无底座结构的风扇头部组件三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定风扇整体的回转中心基准轴，再依次拆分构建各个功能部件。首先完成中心轮毂的建模，轮毂采用中心内凹的圆盘结构，预留了与动力输出轴配合的安装孔位，表面做了圆弧过渡处理避免应力集中，轮毂向外呈放射状均匀排布7片扇叶，每片扇叶都经过曲面放样成型，严格按照轴流风叶的气动曲面规律设计，叶根位置厚度更大保证结构强度，叶梢位置做减薄处理降低转动风阻，扇叶表面赋予哑光浅灰色工程塑料材质，还原ABS材质的细腻磨砂质感。扇叶外围是一体式防护网罩，网罩采用内外双环圈加放射状辐条的结构设计，辐条从中心轮毂位置向外延伸至外圈环体，每根辐条都做了圆弧弯折处理，既避免尖锐棱角带来的安全隐患，又能保证网罩的整体结构强度，网罩外圈还设计了一圈凸起的加强筋，提升网罩抗挤压变形的能力，网罩整体赋予深灰蓝色硬质塑料材质，还原日常风扇网罩的半通透视觉效果。建模过程中所有部件都做了装配干涉检查，确保扇叶转动时与网罩之间保留均匀的安全间隙，各个连接位置都预留了卡扣与螺丝柱的装配结构，还原真实风扇的装配逻辑。渲染阶段采用柔和的环境漫反射光源，从斜上方打光凸显扇叶曲面的弧度与网罩的镂空结构，背景采用低饱和度浅灰色调，突出风扇主体的结构细节，整体模型完整还原了无底座风扇头部的所有结构特征，可用于风扇结构原理演示、外观方案迭代、相关课程教学演示等场景，能够清晰展示轴流风扇的核心组成部分与结构配合关系。
