珀耳帖堆叠式热电冷却散热模组结构

该散热模组核心基于珀耳帖效应实现主动温控散热，主要面向小空间精准温控、离网太阳能供电场景下的电子设备、小型精密仪器、户外便携温控装置的散热需求，可在无压缩机制冷回路的条件下实现稳定的温差换热，适配对振动、安装空间有严格限制的温控场景，比如户外监测设备的元件温控、小型光电器件的恒温散热、便携制冷装置的核心换热单元，相比传统风冷散热可实现低于环境温度的控温效果，相比压缩机制冷模组具备无运动磨损部件、运行无噪音、结构紧凑易集成的优势。

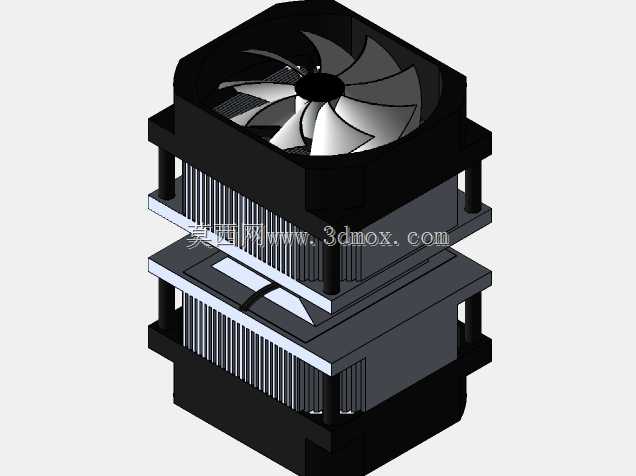

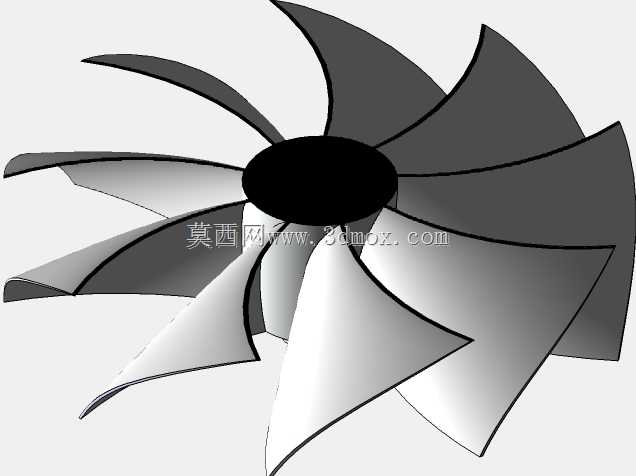

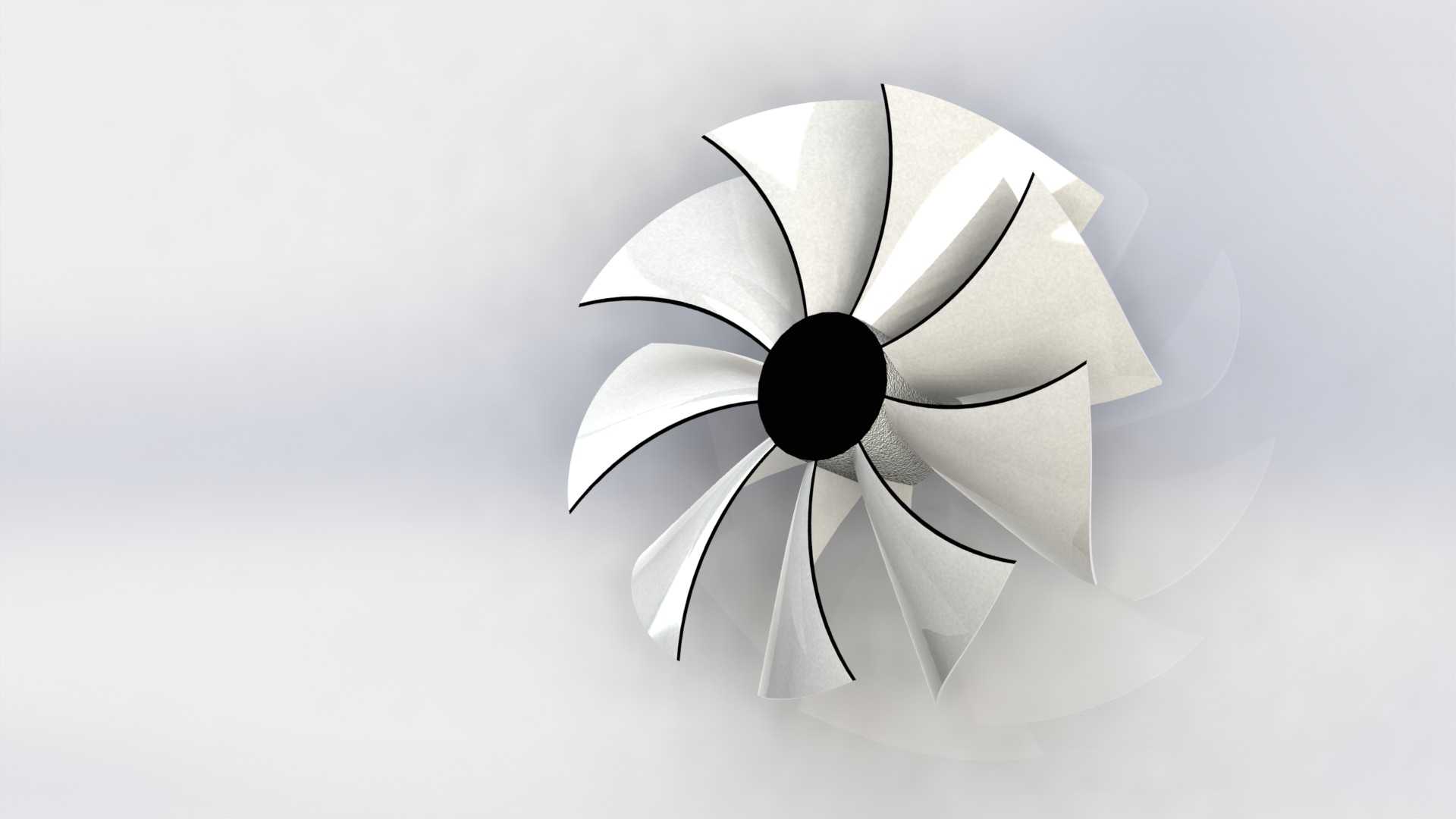

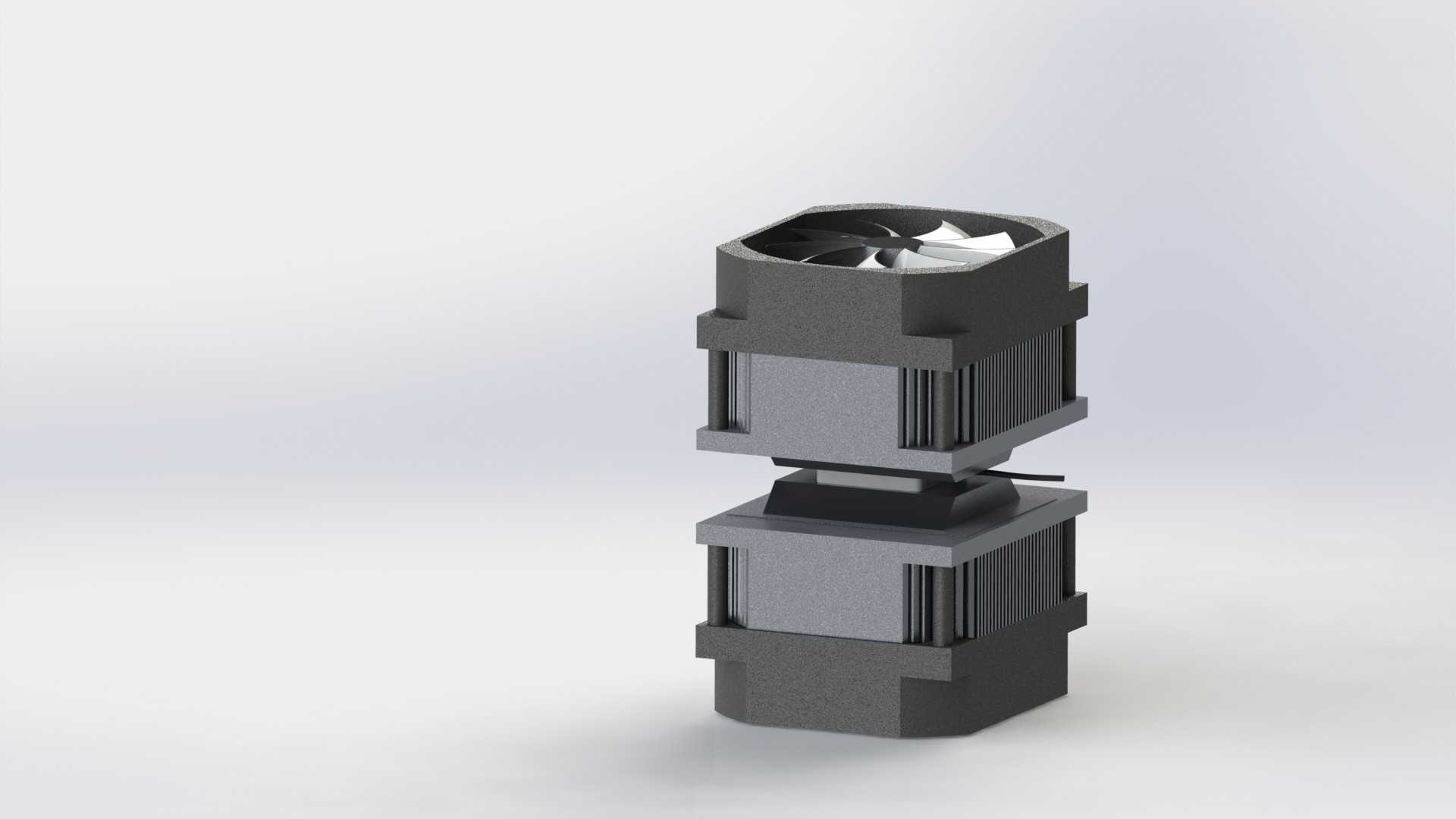

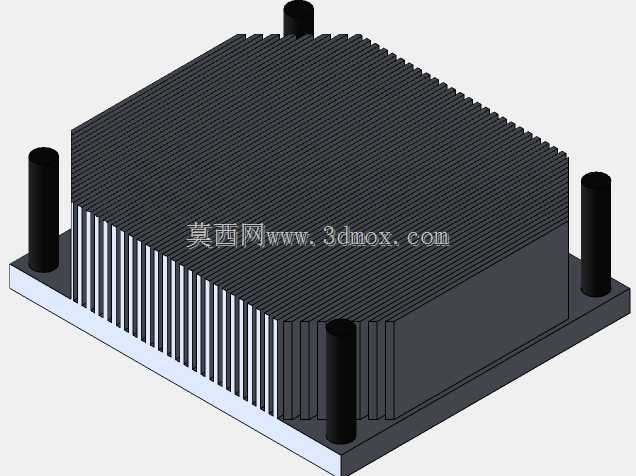

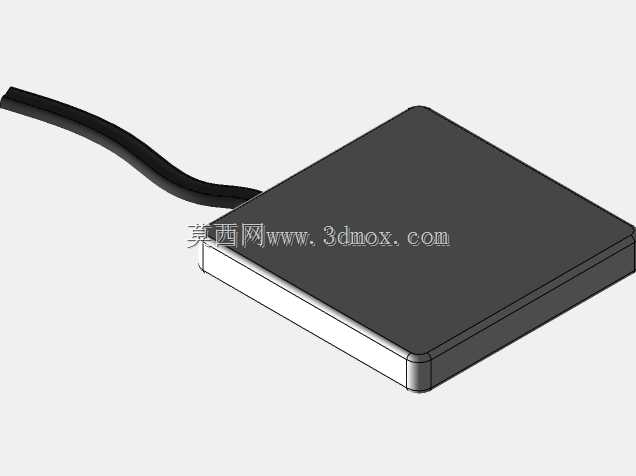

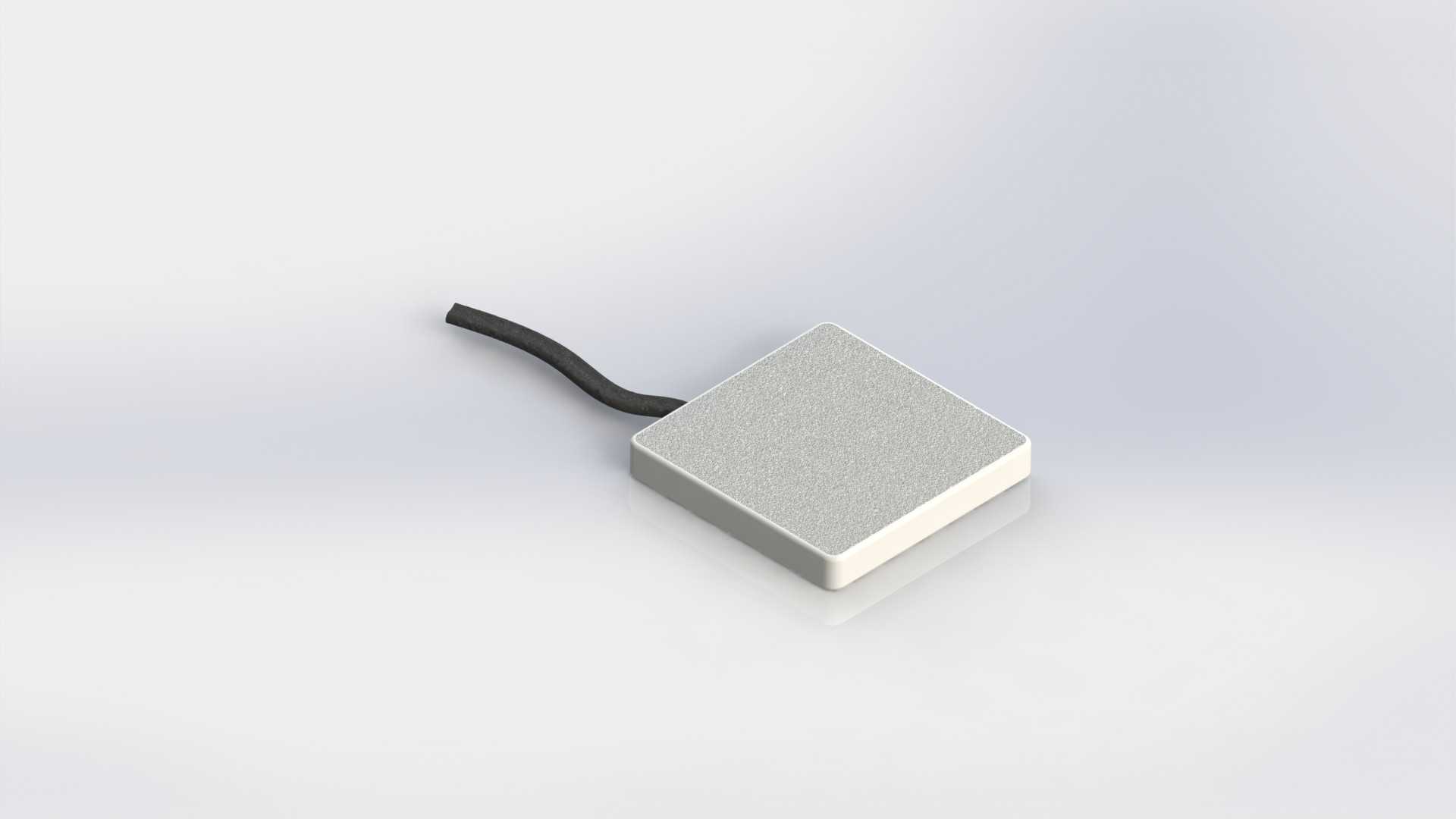

整体采用双层堆叠式模块化设计思路，上下两层制冷单元结构完全对称，每层单元集成半导体制冷芯体与轴流散热风机构成独立换热回路，层间通过隔热衔接结构分隔冷端与热端的热传导路径，避免上下单元的冷热串流损失换热效率。每层的散热结构采用密集直肋式散热鳍片，鳍片沿风道方向平行排布，配合单元顶部嵌入的轴流风扇形成定向强制对流风道，可快速将制冷片热端产生的热量带出模组外部，冷端则预留平整安装接触面，可直接贴合待散热的发热元件表面，减少接触热阻提升换热效率。

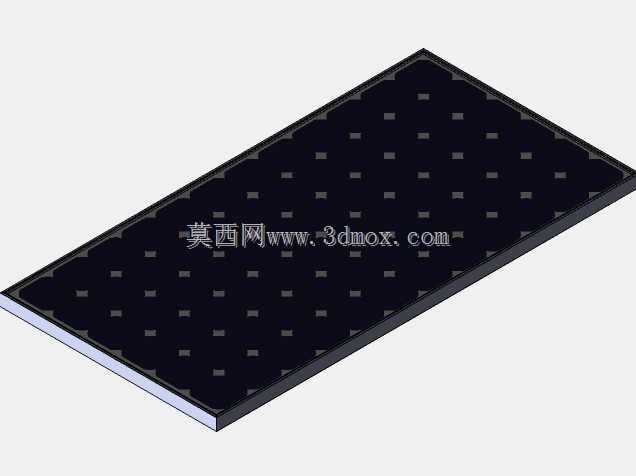

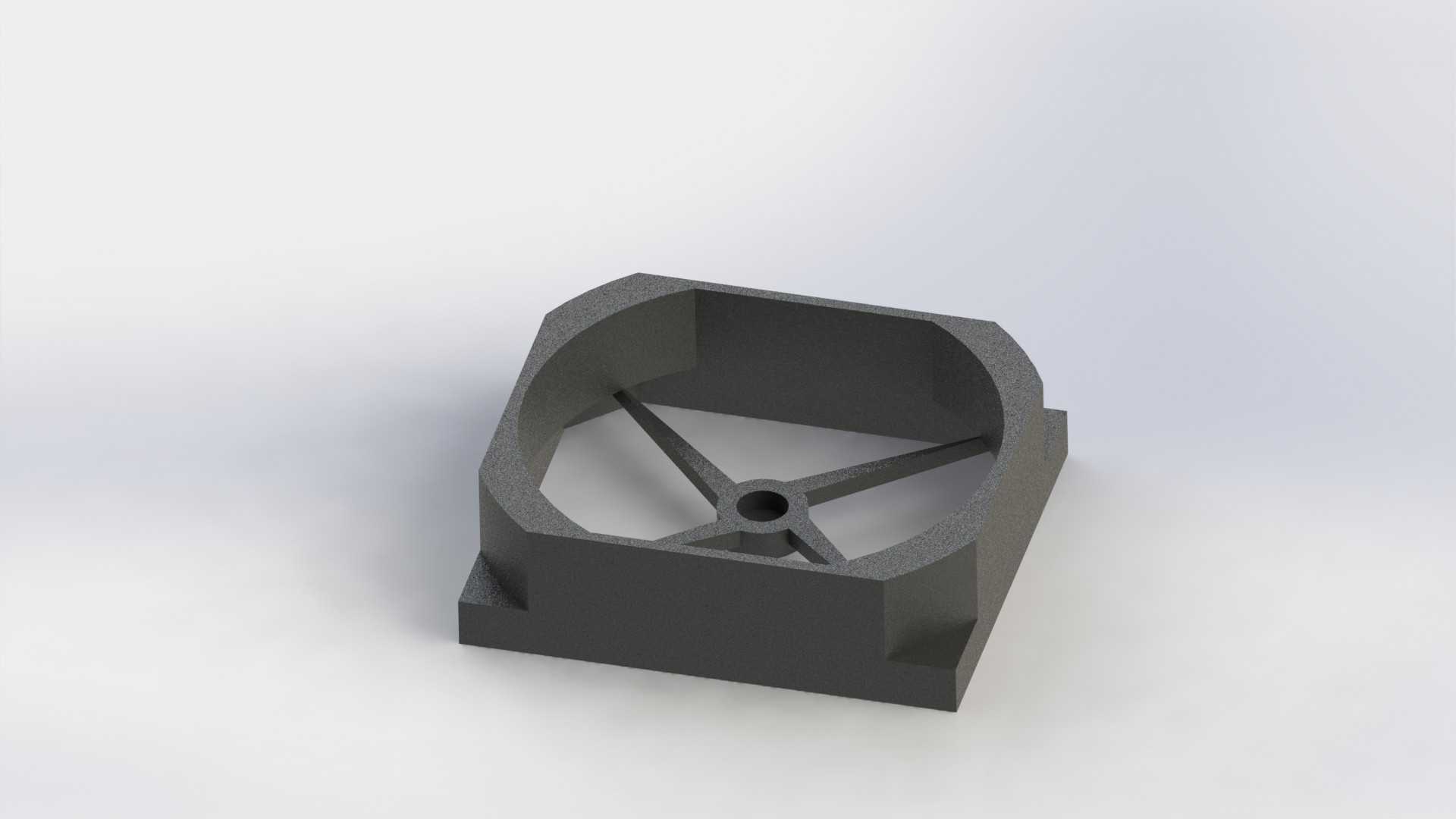

外形整体为规整的立方柱结构，外轮廓无突出异形结构，安装边界清晰，可直接嵌入方形安装仓内，侧面预留供电引线出线位，无需额外预留走线弯折空间，适配紧凑化的设备内部布局。设计过程中优先考虑了模块化替换需求，上下单元可独立拆分更换，也可根据实际制冷功率需求增减堆叠层数，单组单元即可满足小功率元件散热，双层堆叠可实现更大温差、更高热负载的散热需求，鳍片与外壳采用一体化导热结构设计，减少装配间隙带来的热阻损失，外壳采用硬质导热材质包裹制冷芯体侧边，既可以保护内部脆弱的半导体晶堆结构，也可辅助均化热端温度提升散热均匀性。风扇采用内嵌式安装设计，顶部防护格栅与外壳齐平，不会额外增加模组的整体高度，安装时仅需固定模组底部的冷端接触面即可完成装配，无需额外的风扇固定支架，简化整体安装流程。该模组可适配低压直流供电场景，完美匹配太阳能离网供电系统的电压输出特性，无需额外逆变电路即可直接驱动运行，非常适合户外无市电接入的温控散热场景，运行过程中无制冷剂泄漏风险，可长期免维护运行，适配长期无人值守的设备温控需求。
