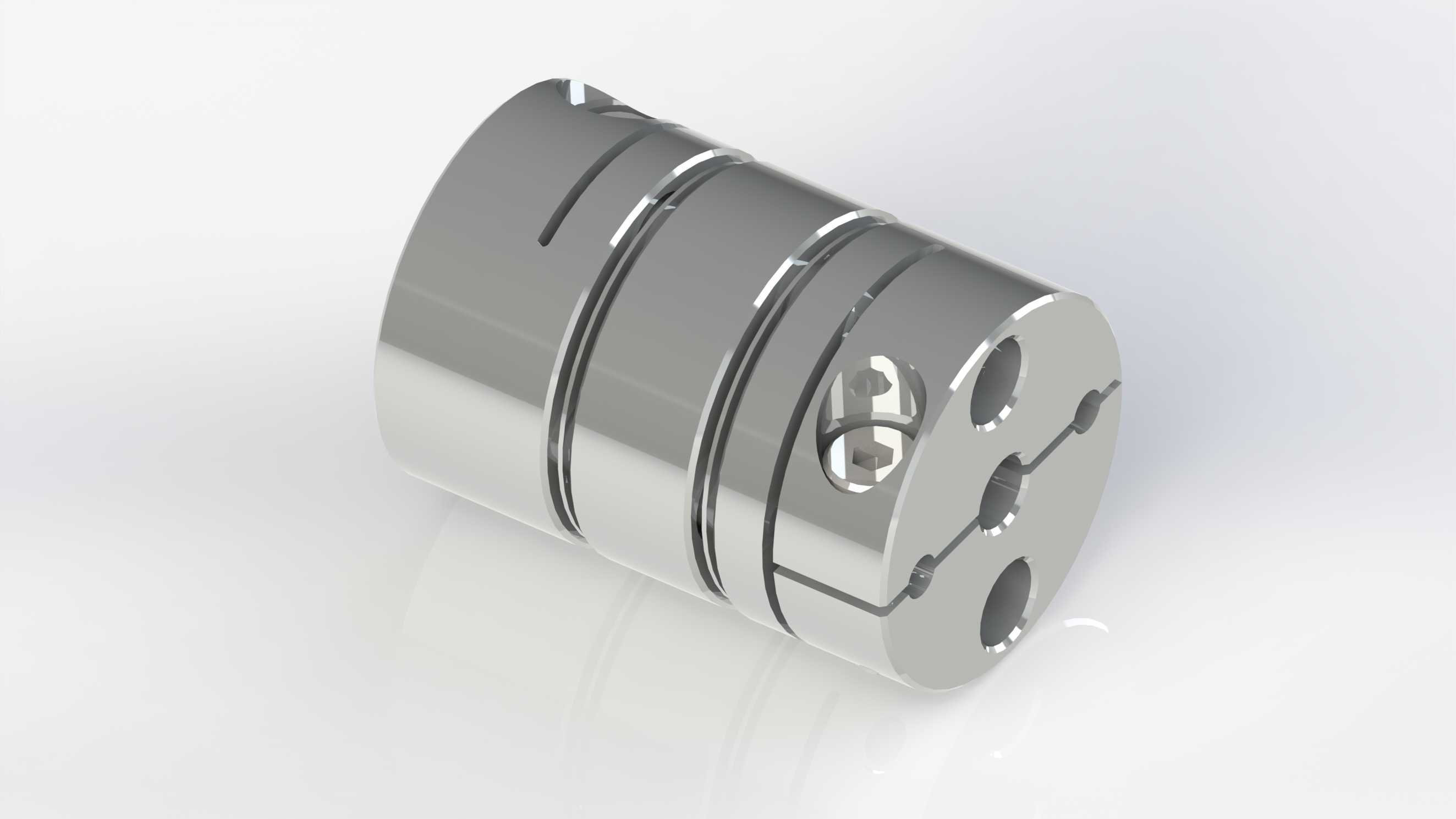

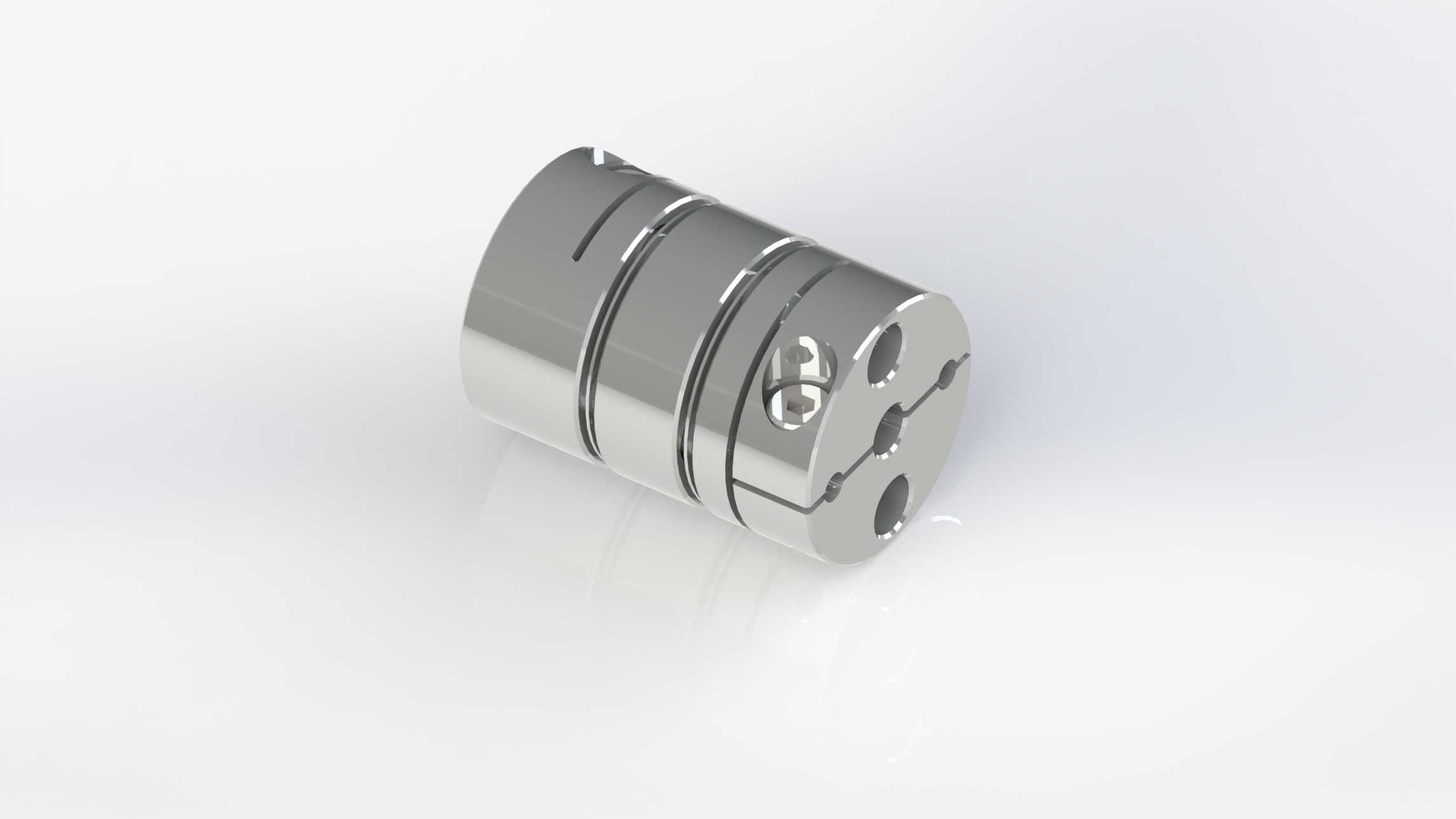

高刚性金属膜片伺服联轴器结构设计

这款伺服专用膜片联轴器，主要面向高精度伺服传动场景设计，广泛应用于数控机床进给轴、伺服电机与滚珠丝杠连接、自动化点胶设备传动端、3C电子检测设备轴系、印刷机械色辊传动等对传动精度、响应速度有严苛要求的工业场景，核心作用是在主动轴与从动轴之间传递额定扭矩，同时补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的交变载荷，延长伺服电机、轴承等核心传动部件的使用寿命。

从功能特性来看，该联轴器采用双膜片组串联结构，相比单膜片结构拥有更强的偏差补偿能力，膜片部分采用高强度不锈钢薄片叠层设计，扭转间隙为零，传动过程中无背隙，能够精准传递伺服电机的输出扭矩，响应速度快，可适配高速正反转的频繁启停工况，金属膜片本身具备良好的抗疲劳特性，长期运行无需额外润滑维护，整体结构无易损橡胶部件，可在高温、油污、轻度腐蚀的工业车间环境下稳定工作，不会像弹性套柱销联轴器那样出现橡胶老化、弹性衰减的问题。

设计思路上，这款联轴器采用分体式夹紧锁紧结构，两端轴孔分别配置对称分布的锁紧螺钉，安装时无需加热或额外工装，只需将两端轴分别插入对应轴孔，按对角顺序拧紧锁紧螺钉即可完成轴与联轴器的抱紧固定，夹紧力均匀分布在轴孔接触面，不会对传动轴表面造成压伤，同时能传递足够的锁紧摩擦力，避免高负载工况下出现轴与联轴器的相对打滑。中间段的膜片组通过精密销钉与两端轴套刚性连接，膜片上的应力释放槽经过反复校核，在保证扭转刚性的前提下预留了足够的形变空间，可补偿最大0.2mm的径向偏差、1度以内的角向偏差以及±0.3mm的轴向窜动，适配绝大多数伺服传动场景的安装公差要求。

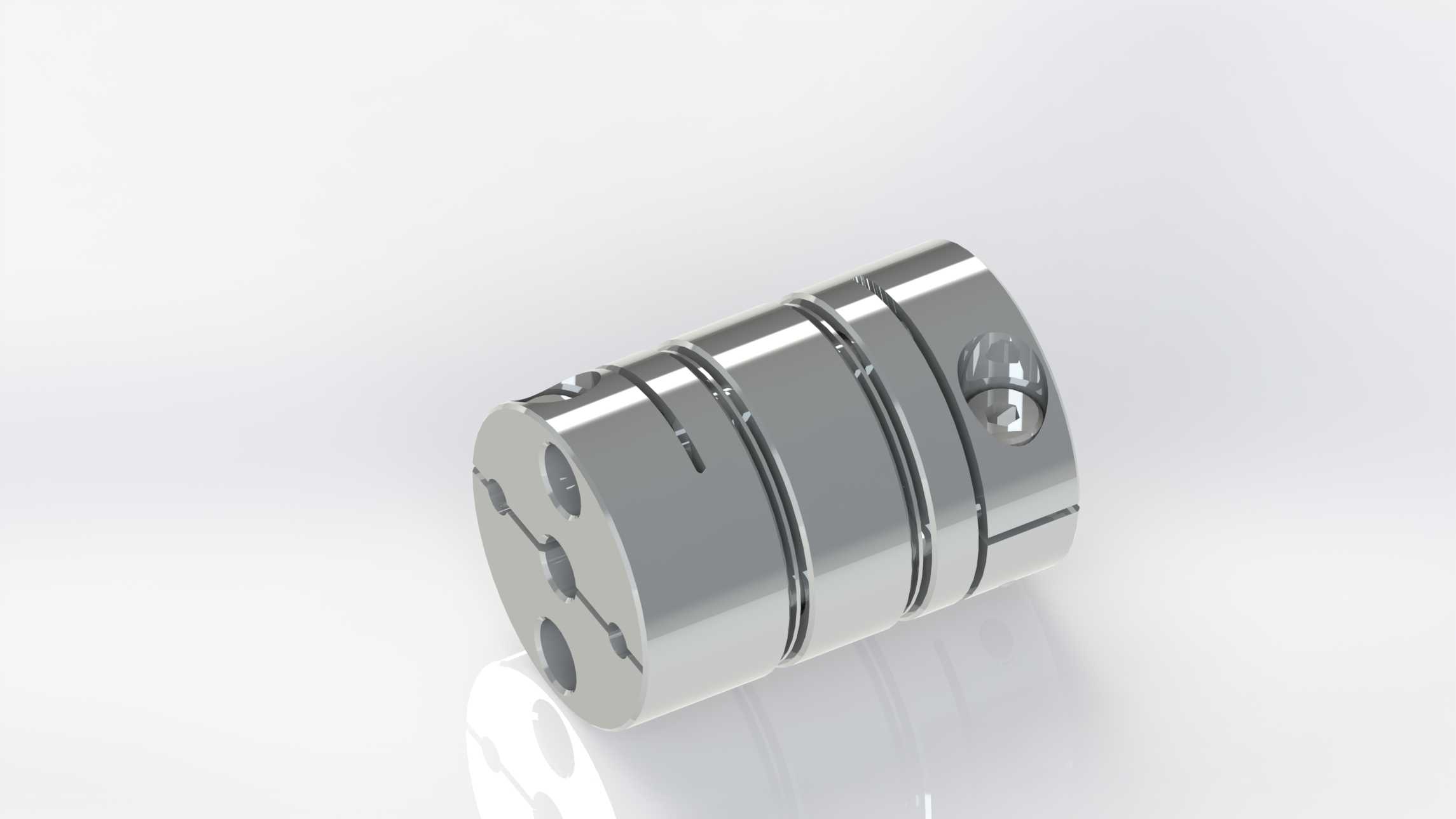

外形与安装边界方面，这款联轴器整体为圆柱式外形，外圆表面做了精密车削处理，无突出的锁紧结构，运行过程中不会产生额外的风阻与动平衡问题，适配最高6000转每分钟的运行转速。两端轴孔可根据实际适配的轴径做定制化加工，常规适配轴径范围从6mm到25mm，覆盖市面上绝大多数中小型伺服电机、编码器、滚珠丝杠的轴径尺寸，整体长度根据额定扭矩不同覆盖30mm到65mm区间，安装时只需预留对应长度的轴端间距，保证两轴插入深度达到轴孔长度的80%以上即可获得稳定的锁紧效果，外圆直径比同扭矩规格的梅花联轴器更小，能够适配安装空间紧凑的狭小传动舱体，不会与周边的设备钣金、走线槽产生干涉。
