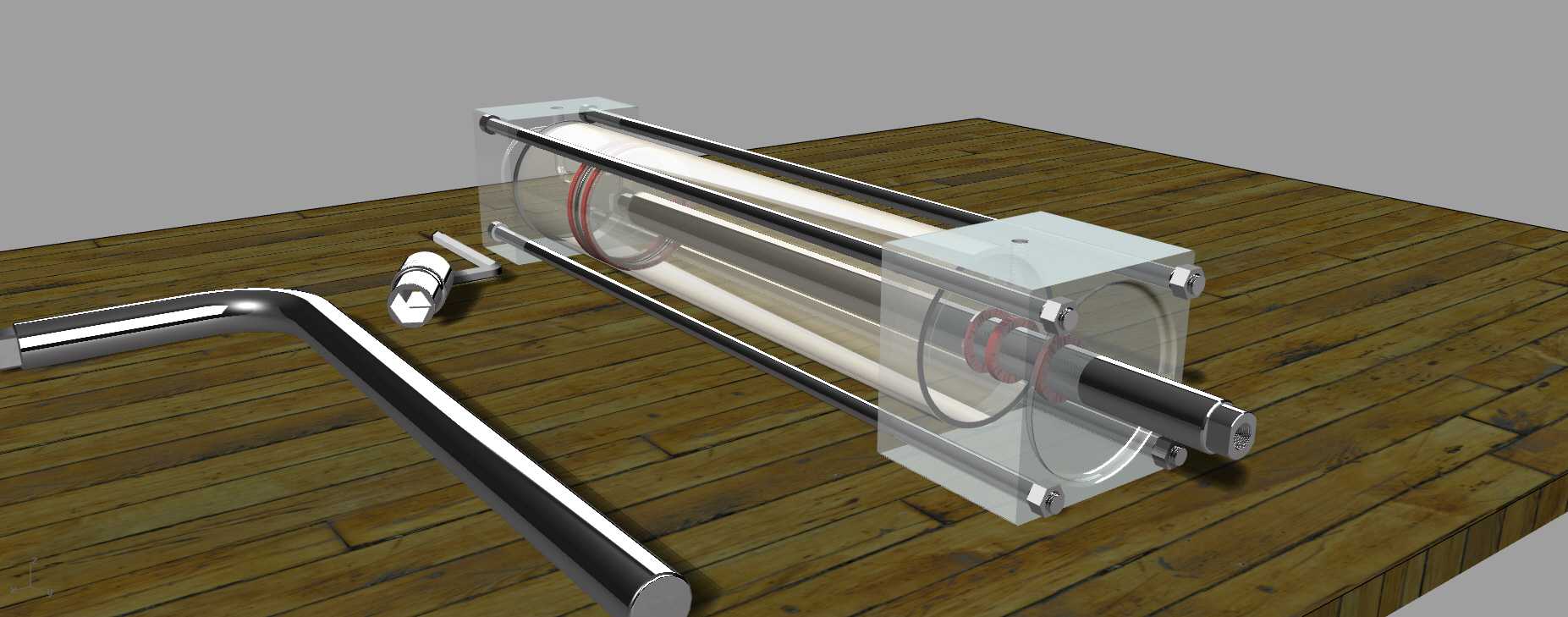

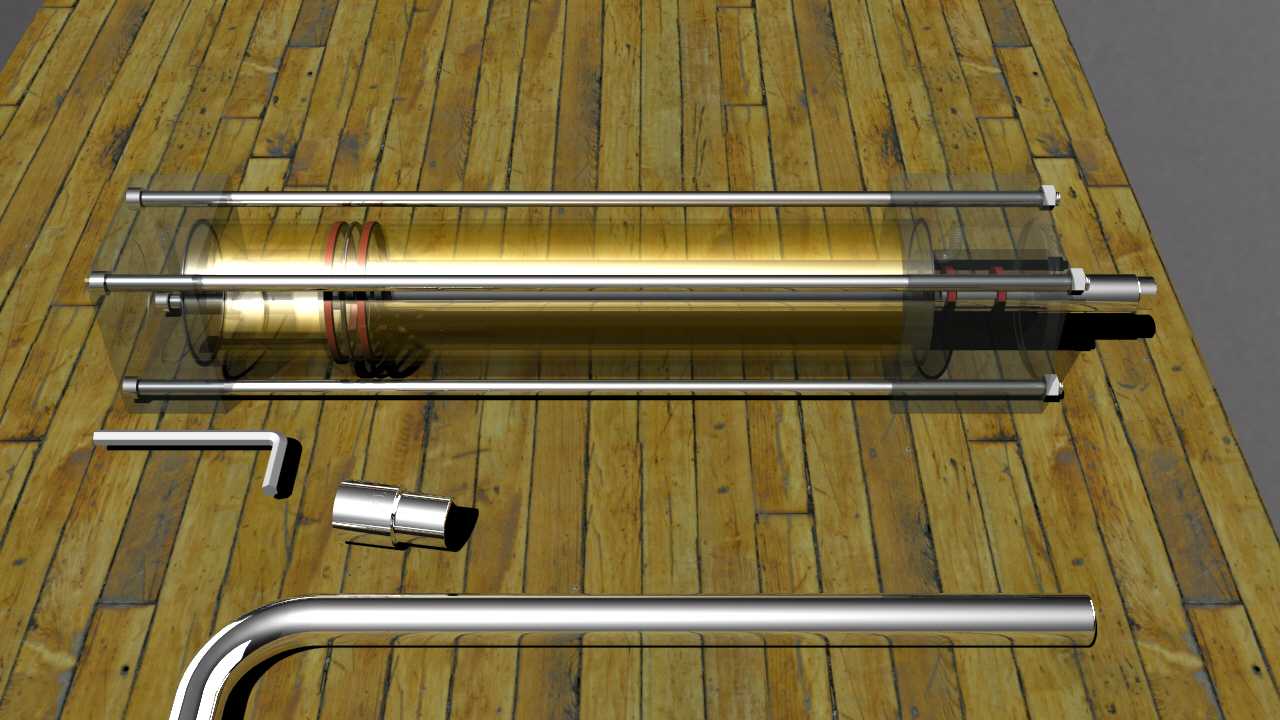

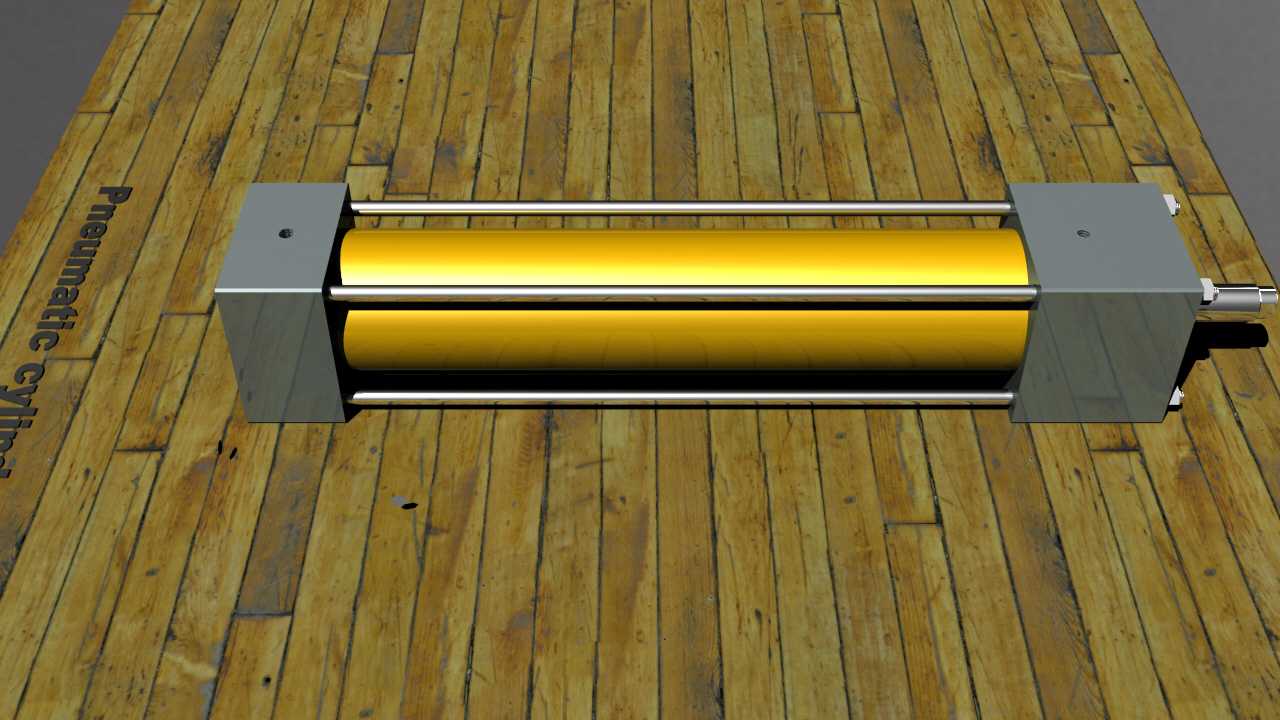

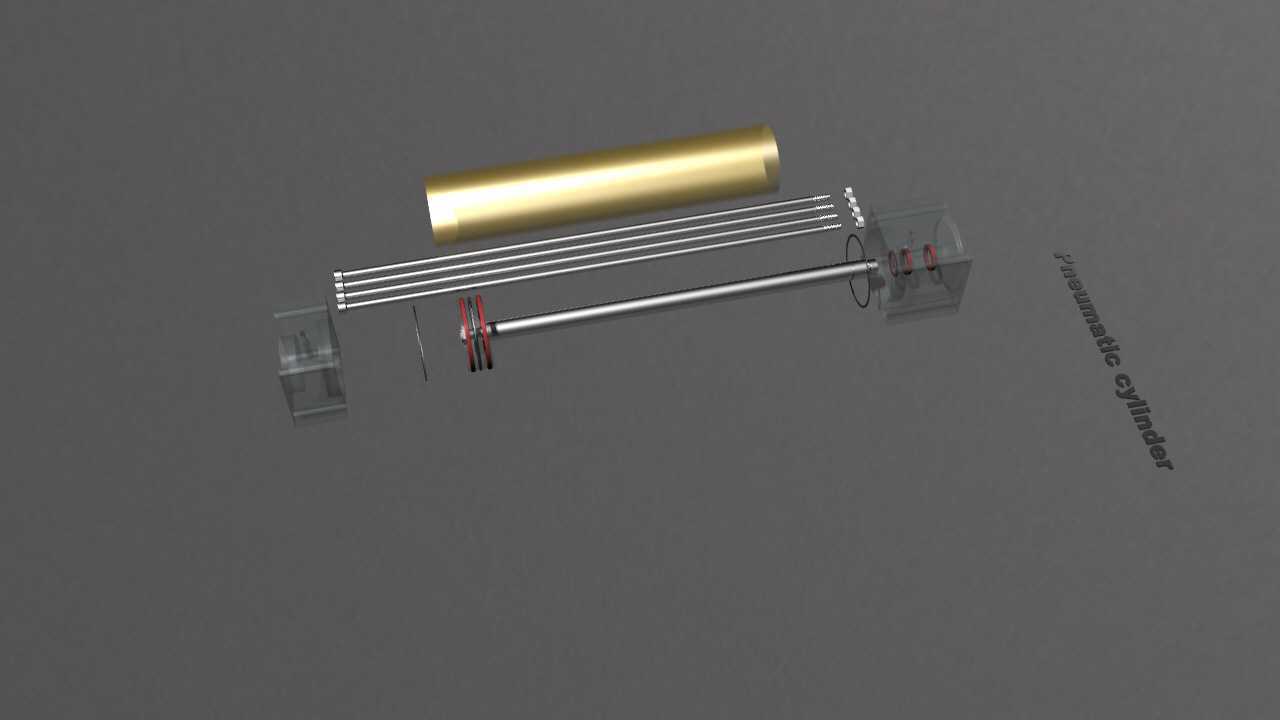

拉杆式双作用标准气动气缸结构展示

这款拉杆式双作用气缸是气动传动系统中应用极为广泛的直线执行元件，在轻工包装、电子装配、自动化生产线上下料、机床夹具锁紧、食品加工输送等场景中承担核心的动力输出职能，能够将压缩空气的压力能平稳转化为活塞杆的往复直线机械能，适配多数需要可控直线推拉力的工位动作需求。从实际用途来看，它既可以单独作为推料、压合、顶升、分选的动力部件，也可以搭配气动手指、吸盘座、夹具模块等附件完成复杂的工件搬运、定位、装配工序，相比液压执行元件具备动作响应快、介质清洁无泄漏风险、运维成本低的优势，在无防爆要求的常规工业自动化场景中普及率极高。从功能特性来看，这款气缸采用双作用气路设计，缸体两端分别设置独立进排气口，通过换向阀控制压缩空气的流向即可实现活塞杆的伸出与缩回动作，输出力大小与供气压力、活塞有效作用面积直接相关，可根据实际工位负载需求匹配对应供气压力，运行过程中动作平顺，通过配套的磁性开关还可实现活塞杆行程位置的信号反馈，适配自动化设备的程控需求。在设计思路上，这款气缸采用经典的拉杆式缸体结构，四根平行拉杆贯穿前后端盖与缸筒，通过端部螺母锁紧实现缸体的密封与结构固定，这种结构既保证了缸体能够承受常规供气压力下的轴向载荷，也便于后期拆解维护更换密封件；缸筒采用透明可视化设计，可直观观察内部活塞的运动状态与密封件的磨损情况，活塞处设置双道密封圈，有效降低活塞往复运动时的气体内泄，活塞杆表面做硬化抛光处理，搭配端盖处的防尘圈与导向环，既降低活塞杆运动的径向磨损，也能阻挡外界粉尘杂质进入缸体内部，延长元件使用寿命。从外形尺寸与安装边界来看，这款气缸采用方形端盖设计，端盖处预留标准安装孔位，支持法兰安装、脚座安装、铰轴安装等多种安装方式，可适配不同设备的安装空间需求；缸体整体外形规整，拉杆沿缸筒周向均匀分布，不会额外占用过多径向安装空间，活塞杆伸出端采用标准外螺纹接口，可直接连接各类执行附件，无需额外做转接加工，安装时需预留足够的活塞杆伸出行程空间，避免动作过程中与周边设备部件发生干涉，同时需保证缸体安装面与活塞杆运动方向平行，降低活塞杆运行时的径向偏载，延长气缸的实际使用寿命。
