费斯托款气动三联件气源处理结构

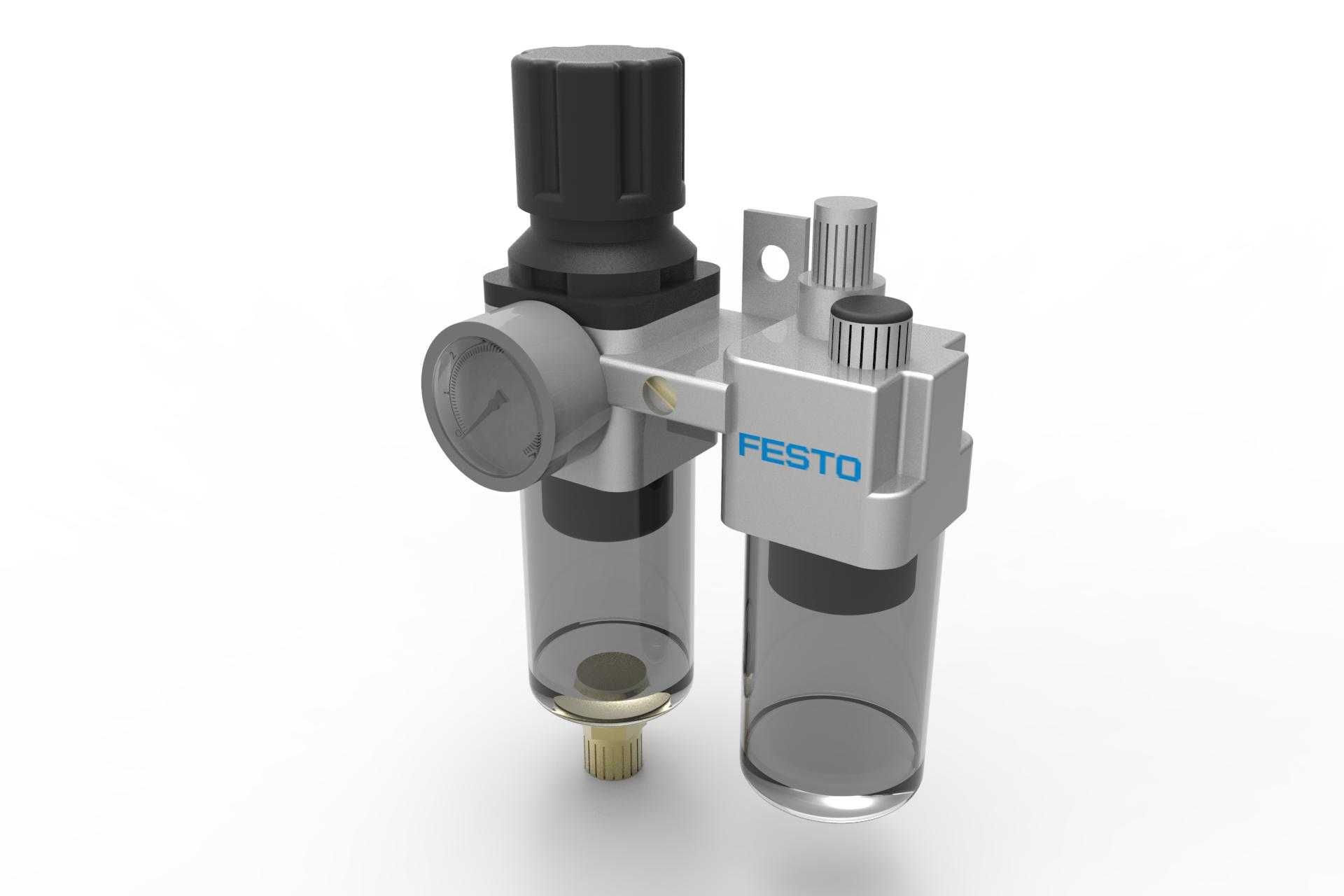

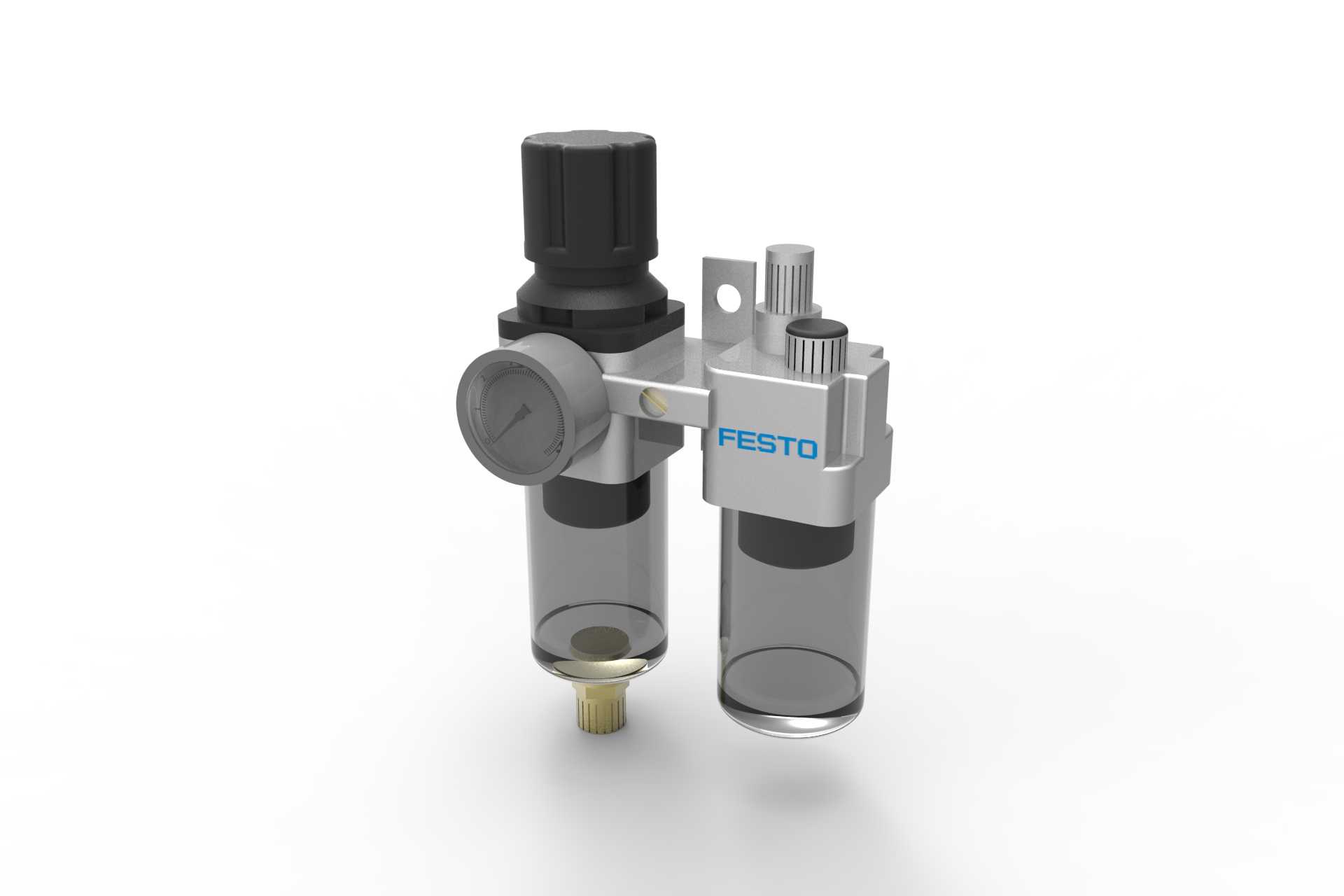

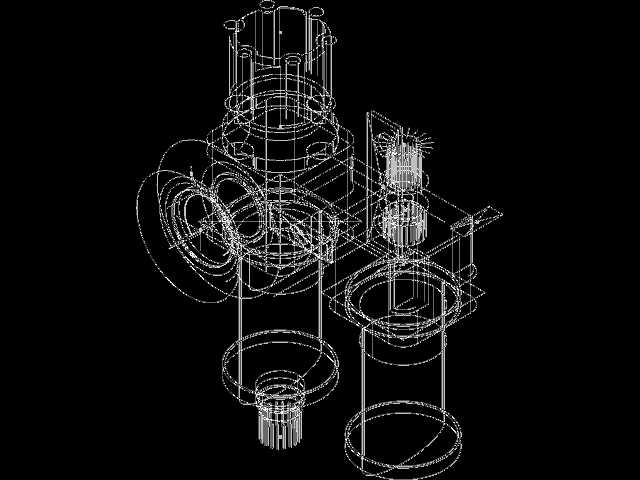

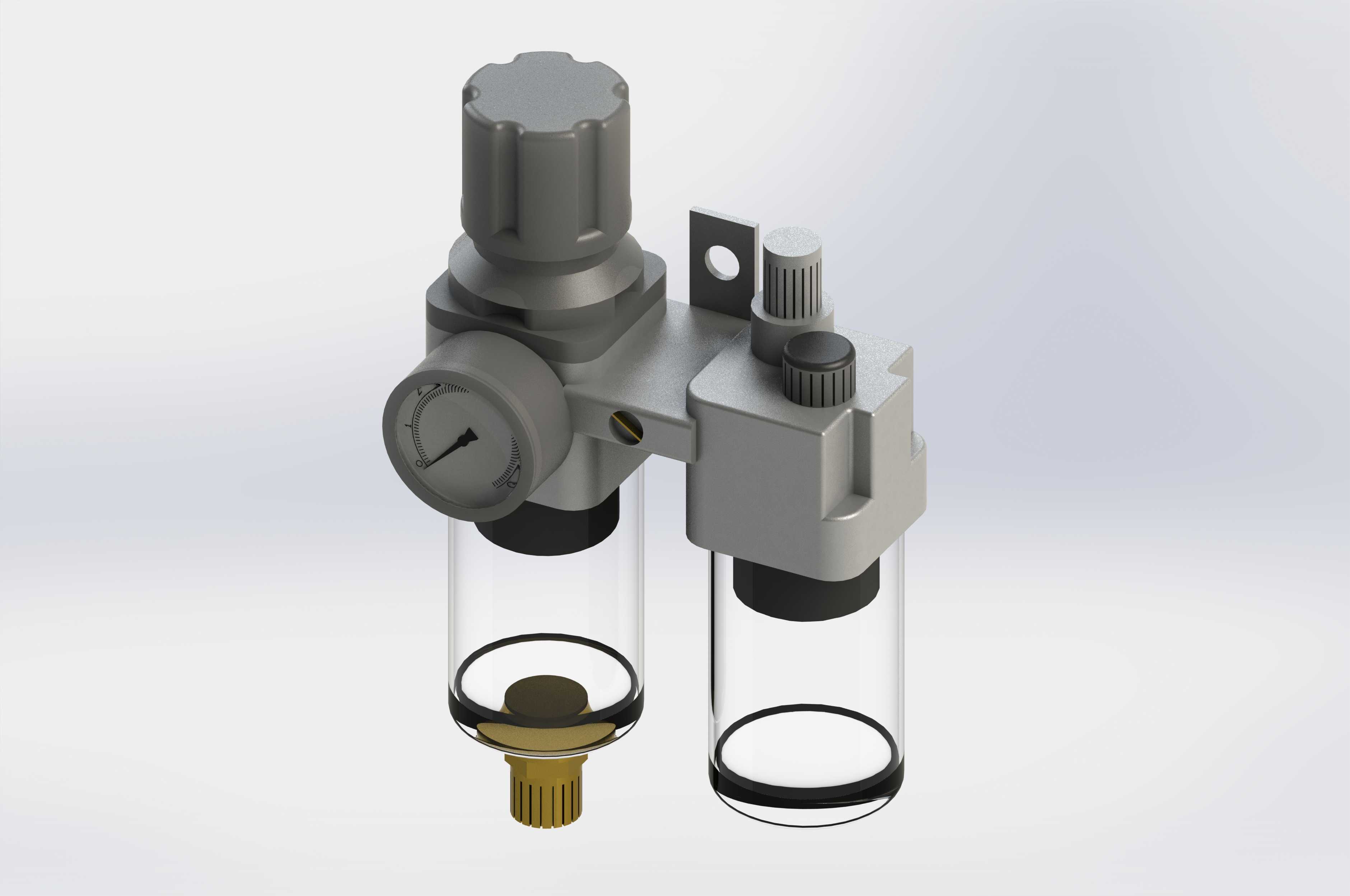

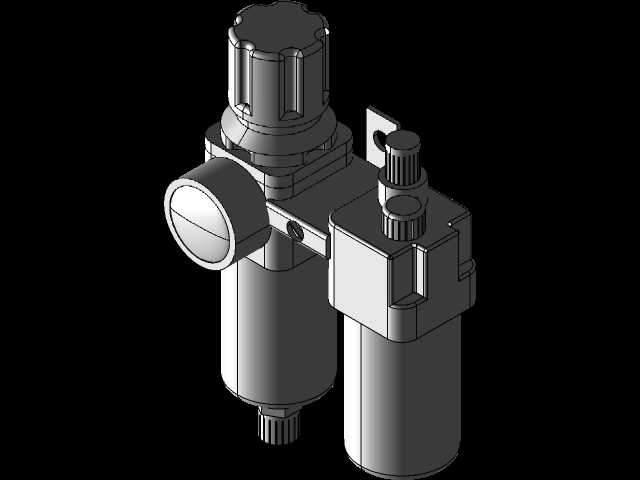

该气源处理三联件是气动控制系统中不可或缺的前端气源处理组件，广泛应用于自动化生产线、气动工装夹具、轻工包装设备、机床气动回路、汽车制造焊装线等所有以压缩空气为动力源的工业场景中，承担着气源净化、压力稳定、润滑供给的核心作用，是保障下游气动元件稳定运行、延长设备使用寿命的关键配套部件。从实际用途来看，压缩空气从空压机输出时往往携带高温水汽、管路锈蚀杂质、压缩机油雾等污染物，若直接接入气动回路，会造成电磁阀阀芯卡滞、气缸密封件磨损、调压膜片老化破损等问题，该三联件通过三级功能单元的协同作用，可将输入的压缩空气处理至符合气动系统使用要求的洁净度与压力值，同时为下游需要润滑的气动元件提供均匀的油雾供给，降低运动部件的摩擦损耗。从功能特性来看，左侧单元集成过滤与调压功能，透明滤杯可直观观察内部积水与杂质堆积情况，底部设置手动排水结构，顶部的调压旋钮配合侧边压力表可实现输出压力的无级调节，调压精度可满足常规气动回路的压力控制需求；右侧为油雾器单元，可将专用气动润滑油雾化后随压缩空气输送至下游运动部件，油量大小可通过顶部调节旋钮灵活控制，透明油杯可直接观察剩余油量，便于及时补油。从设计思路来看，整体采用模块化集成设计，两个功能单元通过金属连接支架组合为一体，既可以整体安装使用，也可根据实际工况需求拆分单独使用，进出气接口采用标准气动管路接口规格，可适配市面上绝大多数常规气动管路的连接需求，整体结构紧凑，安装占用空间小，滤杯与油杯采用高强度透明工程材质，既保证了使用过程中的耐压强度，又可实现内部状态的可视化观察，无需拆解即可掌握设备运行状态。从安装边界来看，该三联件采用支架式安装结构，背部预留标准安装孔位，可直接固定在设备机架或气动控制箱的安装板上，整体横向安装宽度适配常规气动元件的排布间距，纵向高度预留了足够的滤杯排水操作空间与油杯补油操作空间，安装时无需额外预留过大的操作余量，进出气接口处于同一水平轴线上，可直接对接水平排布的气动管路，减少管路弯折带来的气阻损耗，整体重量较轻，不会对安装支架造成额外的承重负担，适配各类轻型与重型气动系统的安装需求。
