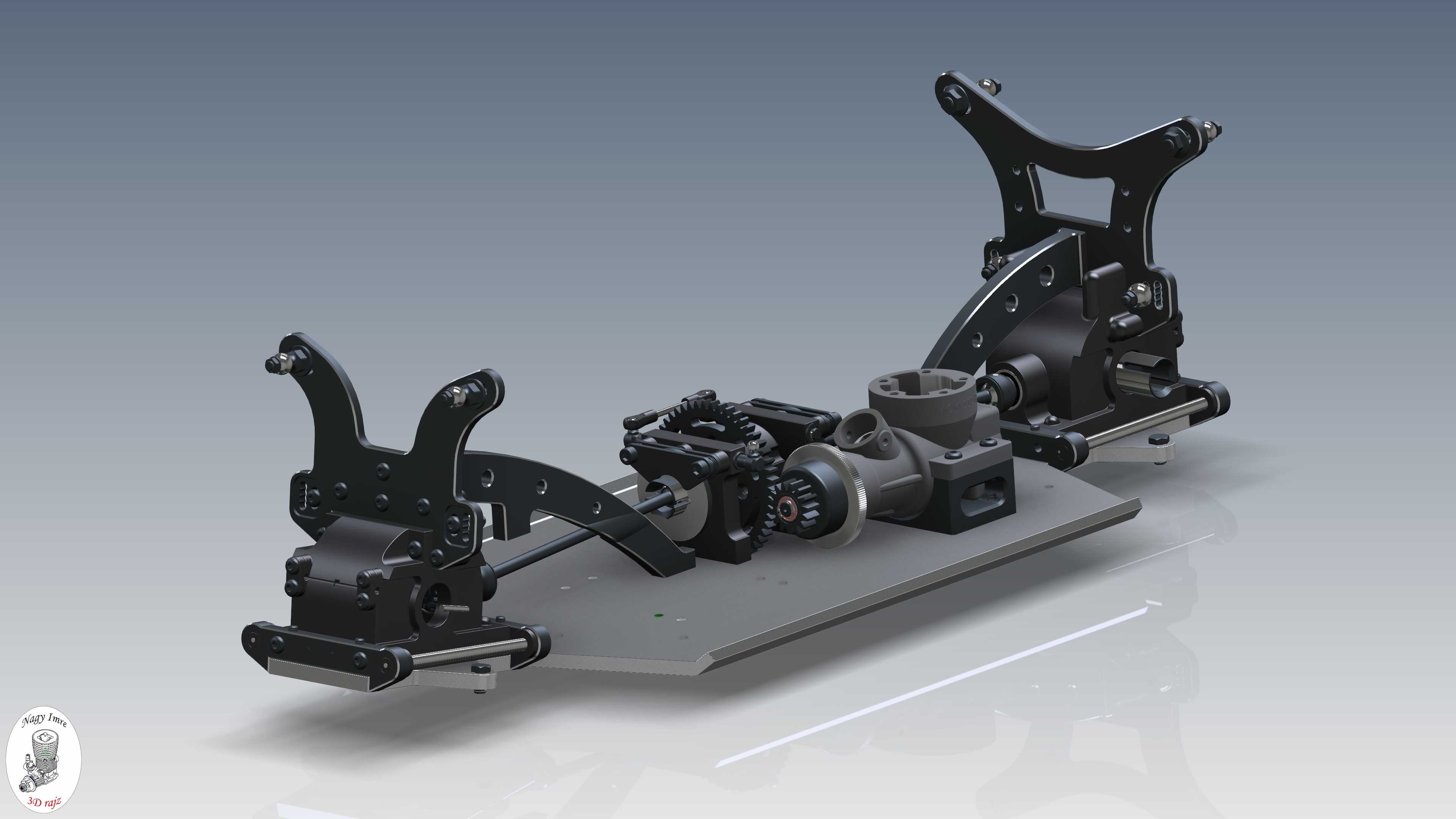

越野车辆底盘悬挂传动集成结构

该结构为小型越野车辆的底盘核心集成总成，主要应用于全地形小型越野载具、模型级越野实验平台以及小型特种越野作业车辆的底盘搭建场景，承担整车动力传递、行驶支撑、颠簸缓冲与转向承载的核心功能，是越野类载具行驶系统中整合度最高的核心部件。从实际用途来看，该总成将动力输出端的传动结构、前后悬挂的支撑摆臂、减震连接点位、车轮安装基座以及车架固定平台整合为一体，无需额外设计复杂的转接结构即可直接匹配动力单元与行走轮组，大幅降低小型越野载具的底盘搭建难度，能够适应非铺装路面、起伏颠簸地形、轻度越野障碍场景的行驶需求，在行驶过程中可将动力源输出的扭矩通过齿轮传动组传递至两侧车轮输出端，同时通过悬挂结构过滤路面传递的颠簸冲击力，避免刚性连接造成的结构损坏。从功能特性来看，该总成采用双侧对称摆臂式悬挂结构，摆臂上预留了多组减震器安装点位，可匹配不同刚度的弹簧减震元件，适配不同载重需求的越野场景；传动部分采用直齿圆柱齿轮组进行动力换向与扭矩传递，齿轮啮合间隙经过优化设计，既保证动力传递的效率，又预留了地形冲击下的齿轮避让余量，避免颠簸工况下齿轮出现打齿损坏；底部的一体化安装平板作为整个总成的承载基座，所有功能部件均固定在平板上，既保证整体结构刚度，又可通过平板上的预留孔位直接与上车架进行固定，安装定位便捷。从设计思路来看，该结构采用模块化集成设计逻辑，将原本分散布置的传动箱、悬挂支架、安装底座进行整合设计，减少了零部件之间的转接连接件数量，在保证结构强度的前提下压缩了整体体积，摆臂的铰接点位经过运动轨迹校核，在悬挂上下跳动过程中不会出现轮距参数的大幅变化，保证越野行驶过程中的车轮抓地稳定性；齿轮传动组采用封闭半包裹式设计，可阻挡越野场景下的泥沙、碎石进入啮合区域，降低传动结构的磨损速率。从外形尺寸与安装边界来看，该总成整体呈扁平矩形布局，纵向长度适配小型越野载具的前后轮距设计要求，横向宽度匹配常规小型越野轮组的安装间距，整体高度控制在较低区间，可有效降低整车重心，提升越野行驶的侧倾稳定性；安装边界上，底部平板的固定孔位采用等间距标准化布局，可适配不同规格的上车架连接需求，两侧摆臂的车轮安装轴突出于主体结构，预留了足够的车轮安装与转向活动空间，不会在车轮跳动、转向过程中与主体结构发生运动干涉，顶部的动力输入接口位置居中，可直接匹配常规小型内燃动力单元或者电动动力单元的输出轴，无需额外设计传动转接结构。
