PowerSO36针贴片式集成电路封装结构

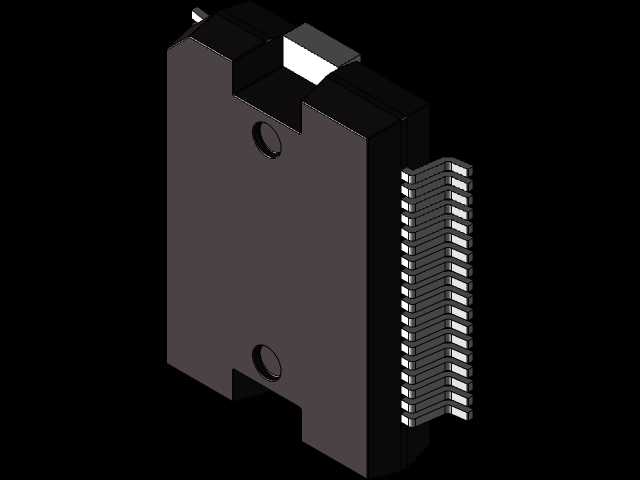

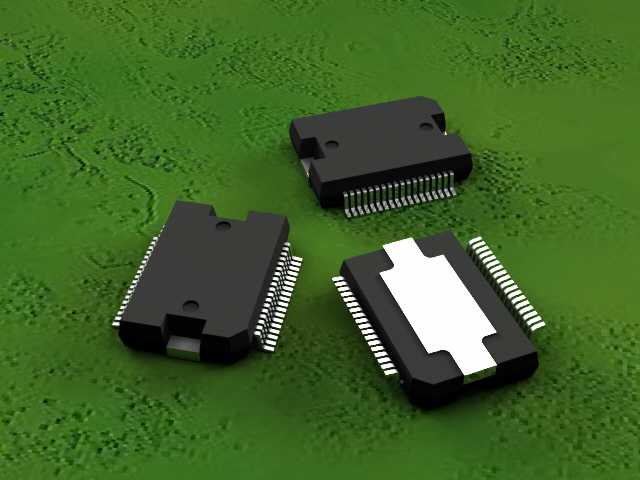

这款PowerSO36针贴片式集成电路封装，是面向高功率密度电子装联场景开发的表面贴装型芯片承载结构，广泛应用在汽车电子控制单元、工业驱动板卡、电源管理模块、大功率信号处理电路等场景中，作为半导体芯片与外部印刷电路板之间的连接载体，既承担芯片物理防护、散热传导的核心作用，也实现芯片内部电路与外部走线的可靠电气互联。在实际设备运行过程中，这类封装能够适配波峰焊、回流焊等主流SMT贴片工艺，无需在PCB上开设贯通安装孔，可大幅提升板卡的元件排布密度，缩小整体控制模块的外形体积，同时兼顾大电流通路下的散热需求，解决传统小引脚数封装在功率器件应用中载流不足、散热效率差的痛点。从产品功能特性来看，该封装两侧共引出36个鸥翼型贴片引脚，引脚间距符合行业通用贴片加工公差要求，能够适配常规精度的贴片设备拾取、贴装与焊接流程，降低生产环节的对位难度与焊接不良率；封装主体采用耐高温工程塑料模塑成型，能够承受焊接过程中的瞬时高温冲击，避免封装本体出现形变、开裂等问题，同时具备良好的绝缘性能，隔绝芯片与外部环境的接触，抵御潮湿、粉尘、盐雾等环境因素对芯片的侵蚀；部分版本封装背面带有裸露金属散热焊盘，可在贴装时与PCB上的散热覆铜区域直接焊接，将芯片工作产生的热量快速传导至板卡散热层，大幅提升器件的持续功率承载能力，避免芯片因过热出现性能衰减或损坏。在设计思路层面，这款封装的结构设计充分平衡了装联便利性、散热性能与空间利用率：引脚采用向外延伸的鸥翼形态，既能够在焊接时形成清晰的焊点轮廓，方便生产环节的AOI光学检测，也能缓冲PCB受热形变时产生的机械应力，避免引脚与芯片内部键合点出现应力断裂；封装本体的边缘设置有定位凸点，可在贴片设备视觉对位时提供清晰的识别特征，提升贴装精度；内部引脚框架采用高导电率铜合金材质，通过精密冲压成型，保证每个引脚的导电性能与机械强度，芯片贴装区域的设计预留了足够的键合空间，适配不同尺寸的功率芯片装片需求。从外形尺寸与安装边界来看，该封装的本体长度、宽度与引脚伸出长度均严格遵循PowerSO封装的行业通用尺寸规范，安装时在PCB上占用的横向与纵向空间边界清晰，设计板卡时可按照标准封装尺寸预留焊盘与元件禁布区域，无需额外定制特殊安装尺寸；引脚的共面度控制在贴片工艺允许的公差范围内，保证所有引脚都能与PCB焊盘可靠接触，避免虚焊、立碑等贴片缺陷；背面散热焊盘的尺寸与位置经过优化，既保证足够的散热接触面积，也不会与周边走线、元件产生干涉，适配多层PCB板的散热设计需求，能够帮助工程师在紧凑的板卡空间内完成高功率电路的布局设计，提升整体设备的集成度与运行可靠性。
