42系列两相混合式步进电机结构设计

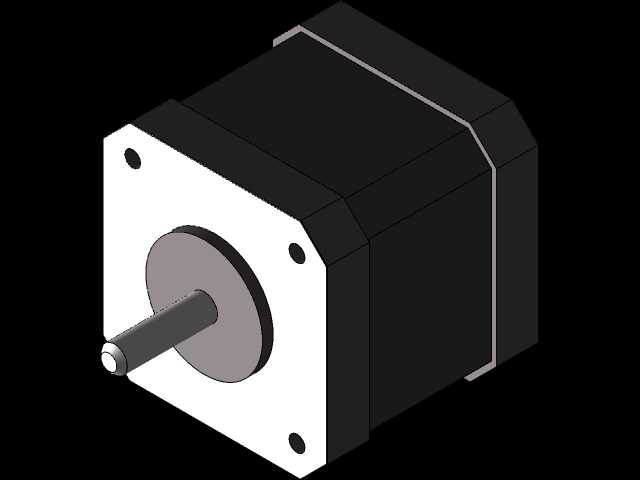

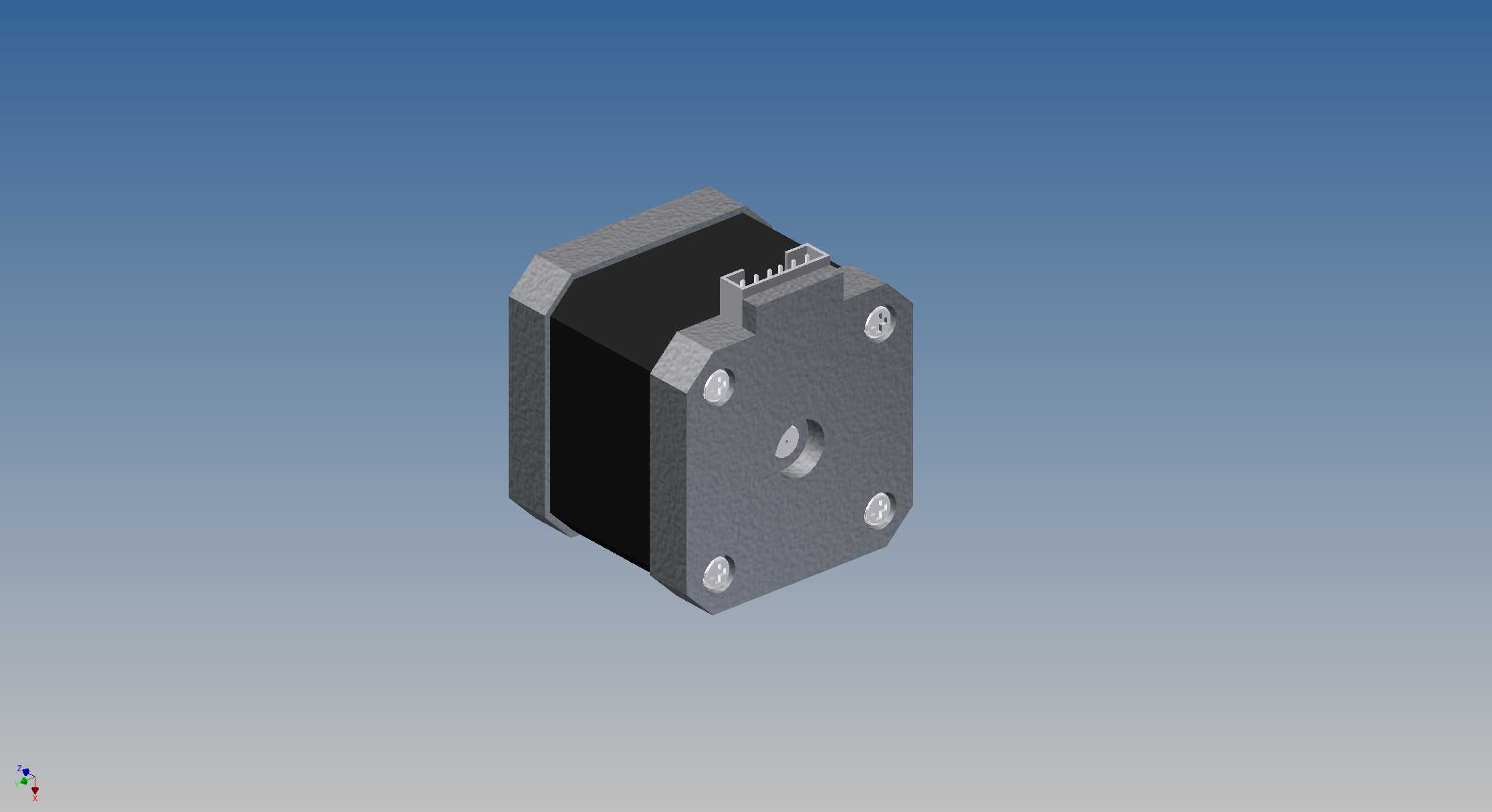

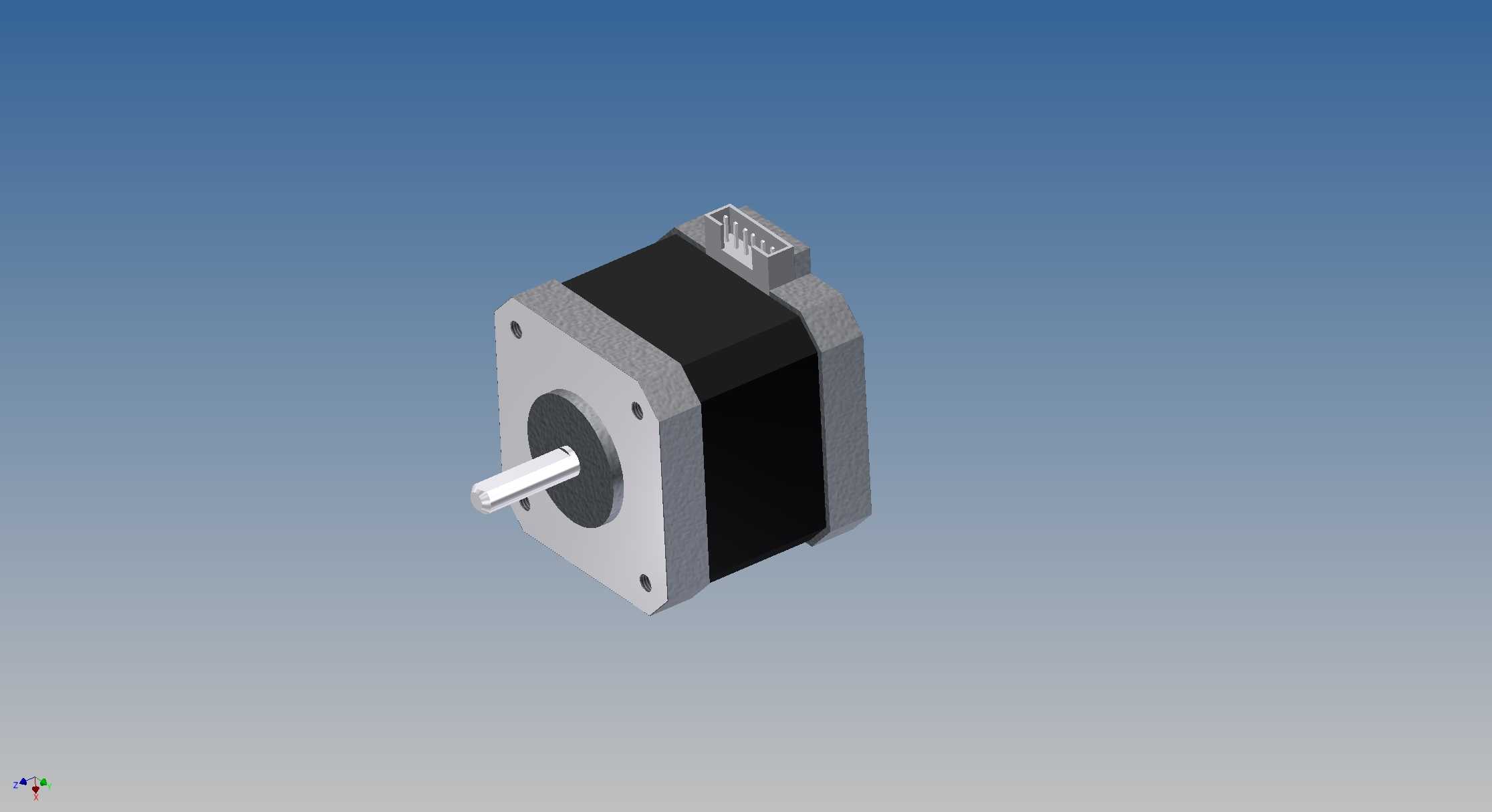

这款42机座规格的步进电机，是工业自动化传动场景中应用极为广泛的执行元件，常见于桌面级数控设备、3D打印运动轴、小型传送带驱动、精密点胶工位、医疗检测样本输送机构、智能安防云台转动结构中，承担着将电脉冲信号转化为固定角位移的核心功能，可在开环控制场景下实现精准的位置定位与转速调节，无需额外加装位置反馈元件即可完成基础的点位运动控制，大幅降低小型自动化设备的硬件配置成本。从结构设计来看，这款电机采用方形机座的经典布局，机身主体由定子铁芯、绕组线圈、永磁转子、前后端盖、输出轴与尾部接线接插件构成，机座表面做了哑光氧化处理，既可以提升结构的散热效率，也能在工业车间多粉尘、少量油污的使用环境下延缓外壳锈蚀速度。前端盖预留了四个标准安装孔位，安装孔的中心距严格遵循Nema17的行业通用标准，可直接适配市面上绝大多数同规格的电机安装支架、同步轮、联轴器配件，无需额外做安装位的二次加工，能大幅缩短设备组装时的调试周期。输出轴采用单出轴D型切面设计，可与配套的传动件实现无相对滑动的周向固定，避免电机启停瞬间的冲击载荷导致轴与连接件打滑丢步，轴伸长度与直径也匹配常规小型传动件的安装尺寸，覆盖同步带传动、齿轮传动、联轴器直连等多种常见传动连接形式。设计过程中重点平衡了电机的输出扭矩与机身长度的关系，在保证足够静扭矩输出的前提下压缩了机身轴向尺寸，让这款电机可以安装在空间局促的小型设备内部，不会与周边的走线、结构件产生干涉。尾部的接线接插件采用卧式布局，接线方向与电机轴向垂直，可减少轴向的空间占用，接插件的引脚定义遵循行业通用的两相四线标准，用户可直接匹配市面上主流的步进驱动器，无需重新调整接线线序。电机的前后轴承位做了同轴度公差约束，可保证输出轴转动时的径向跳动控制在极小范围内，在带动精密传动部件运行时不会出现抖动、异响的问题，适配需要平稳低速运行的工作场景。定子绕组的排布经过优化，可在较低的驱动电流下输出足够的保持扭矩，同时降低电机持续运行时的温升，避免长时间运行后热量传导到设备安装面影响周边精密元件的工作精度。
