移动式缆盘配套焊接作业专用设备

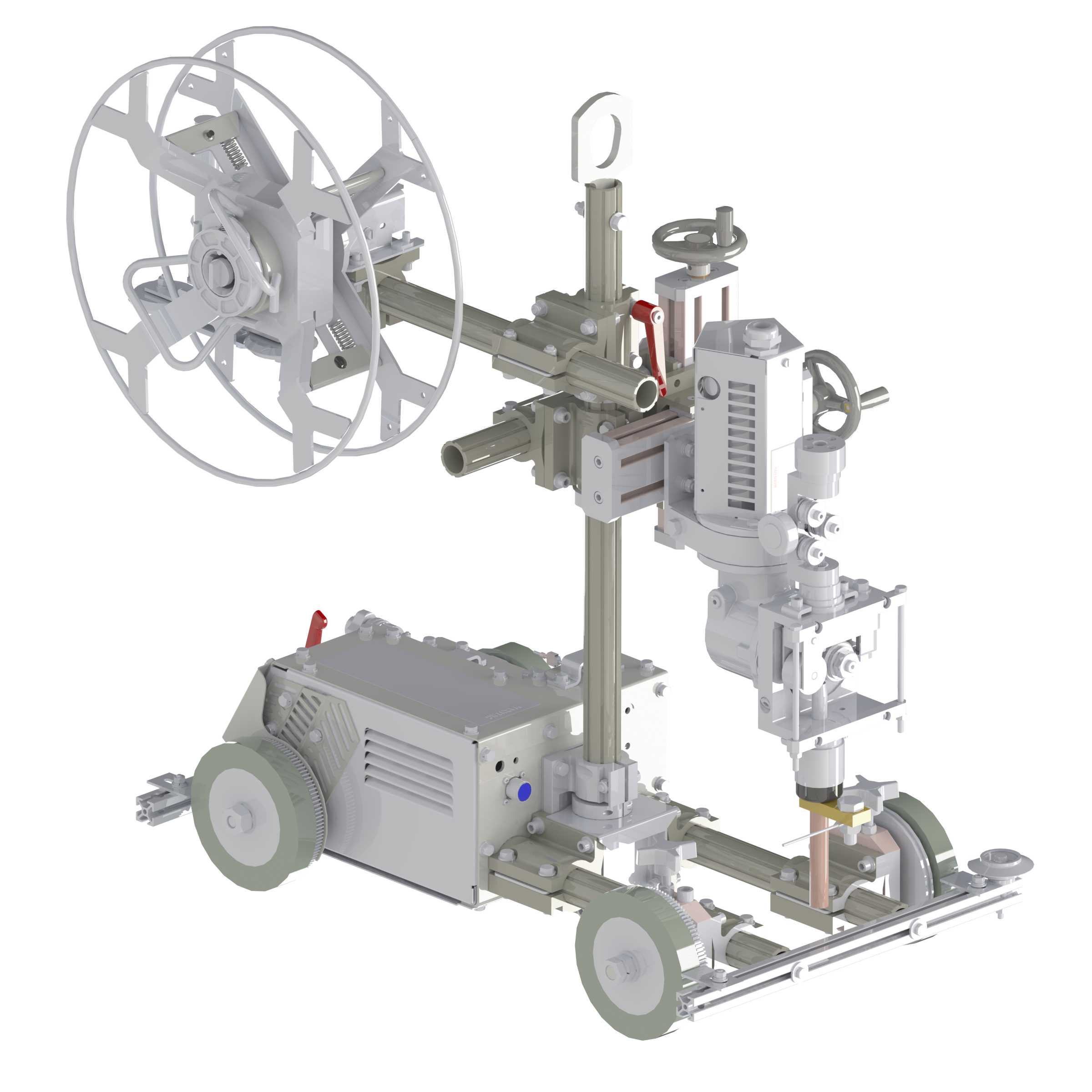

这款设备主要面向车间现场金属构件焊接、户外管线施工作业场景设计，可同时承载焊接线缆盘与焊接执行单元，解决传统焊接作业中线缆拖拽杂乱、设备移动不便、作业位置调整耗时的痛点。设备底部采用带导向轮的移动底盘结构，底盘预留了焊接电源模块的安装位，可将整套焊接供电、控制单元集成在底盘上，无需额外外接分体式电源箱，作业时仅需接入主供电线缆即可在作业半径内灵活移动，适配钢结构厂房构件焊接、市政管网现场焊接、大型设备维保焊接等多类需要频繁变换作业点位的场景。设备左侧设置大直径线缆承载盘，盘体采用辐条式镂空结构，既减轻整体自重，又能保证大截面焊接线缆的盘绕收纳量，盘体配套阻尼转轴结构，可根据线缆拉出速度自适应转动，避免线缆拉扯过程中出现卡滞、过度松脱的问题，线缆盘的安装支架采用可调节高度的立柱结构，可适配不同直径规格的线缆盘安装，安装边界可覆盖直径300mm至800mm的常规焊接缆盘。设备右侧集成焊接机头调节机构，横向导轨可实现机头水平方向0至600mm的行程调节，垂直立柱可实现机头0至400mm的高度调节，机头位置还设置了手轮微调结构，可在焊接作业时精准调整焊枪与工件的相对位置，保证焊接精度。机头下方设置工件承托定位架，可对小型焊接工件进行快速定位，也可在移动作业时对焊枪位置进行临时固定。整体设备的外形尺寸控制在长1200mm、宽700mm、高1100mm范围内，可顺利通过常规车间通道、施工场地狭窄区域，底盘的行走轮采用防滑耐磨材质，在车间水泥地面、施工场地砂石地面都可稳定移动，不会出现打滑、卡滞问题。设备的管线布局全部采用内置式走线设计，所有供电、控制线缆都从底盘、立柱、导轨的内部空腔穿过，避免作业过程中线缆外露被工件剐蹭、被焊渣灼烧损坏，提升设备使用的安全性与耐用性。设备上还设置了多处快拆式连接结构，线缆盘、焊接机头、调节导轨都可快速拆卸更换，可根据不同作业需求更换不同规格的承载部件，拓展设备的适用场景，既可以用于常规手工焊作业的线缆承载与移动，也可加装自动送丝机构实现半自动焊接作业，适配不同施工团队的作业习惯。
