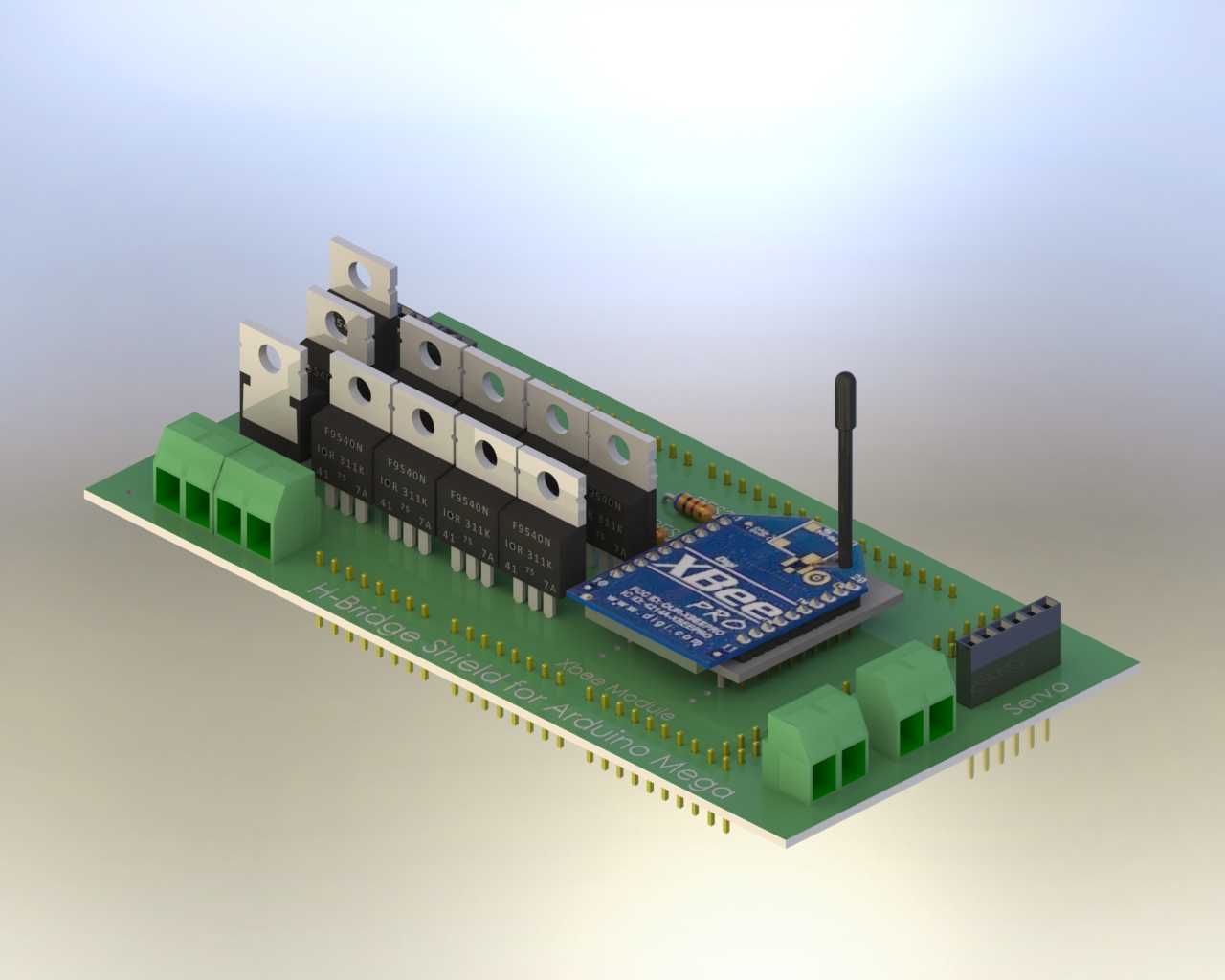

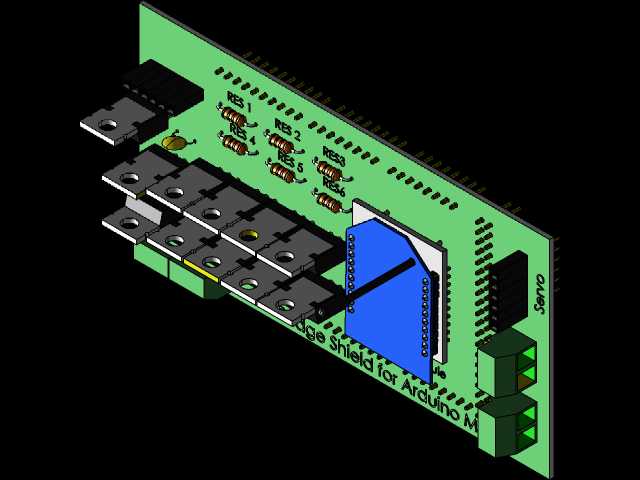

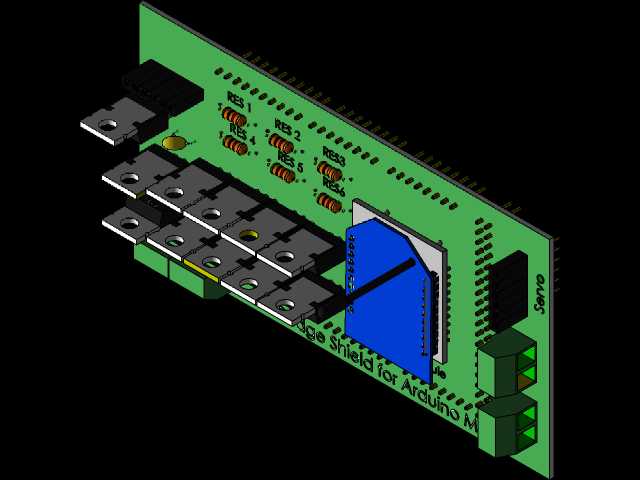

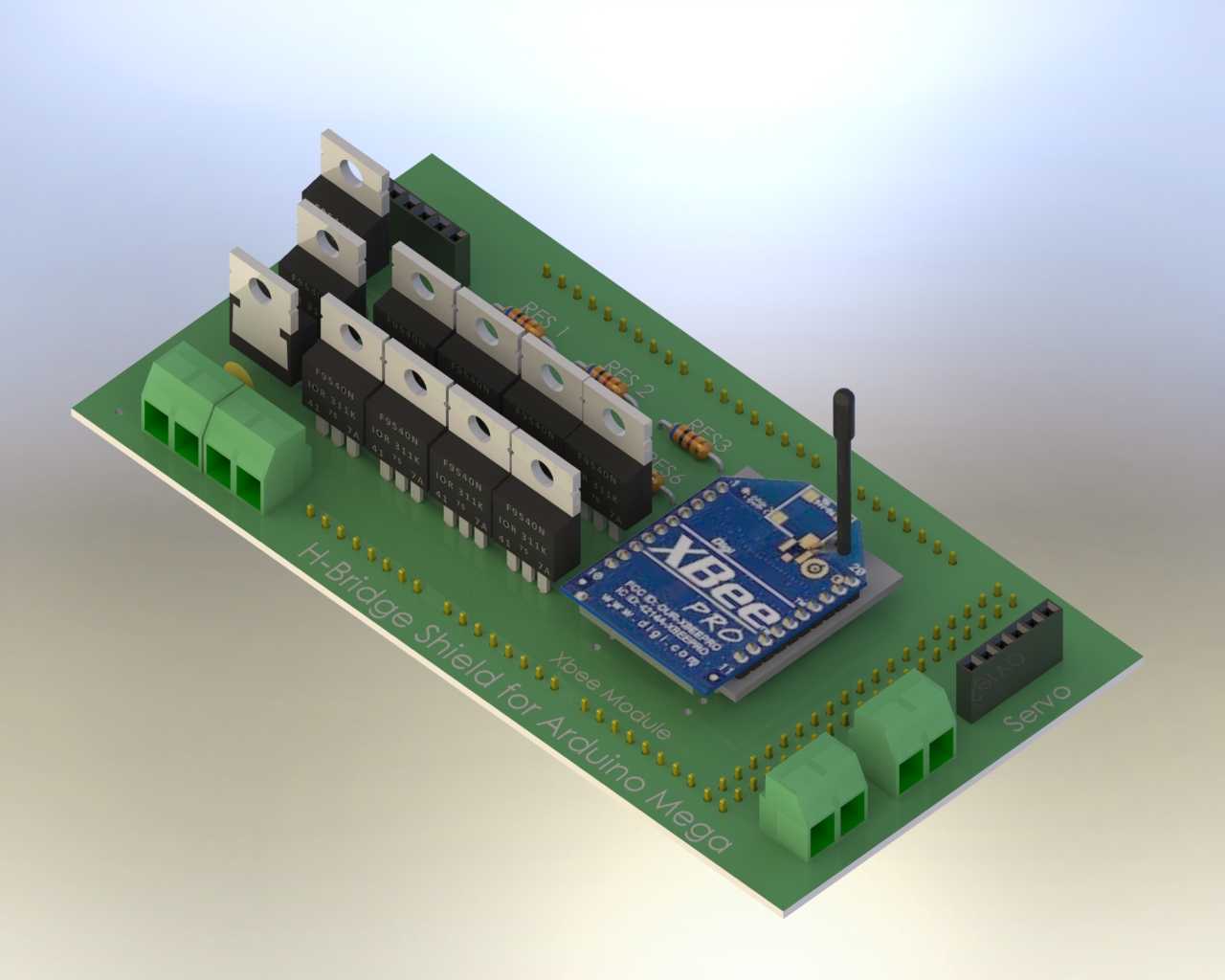

ArduinoMega配套H桥无线控制扩展板

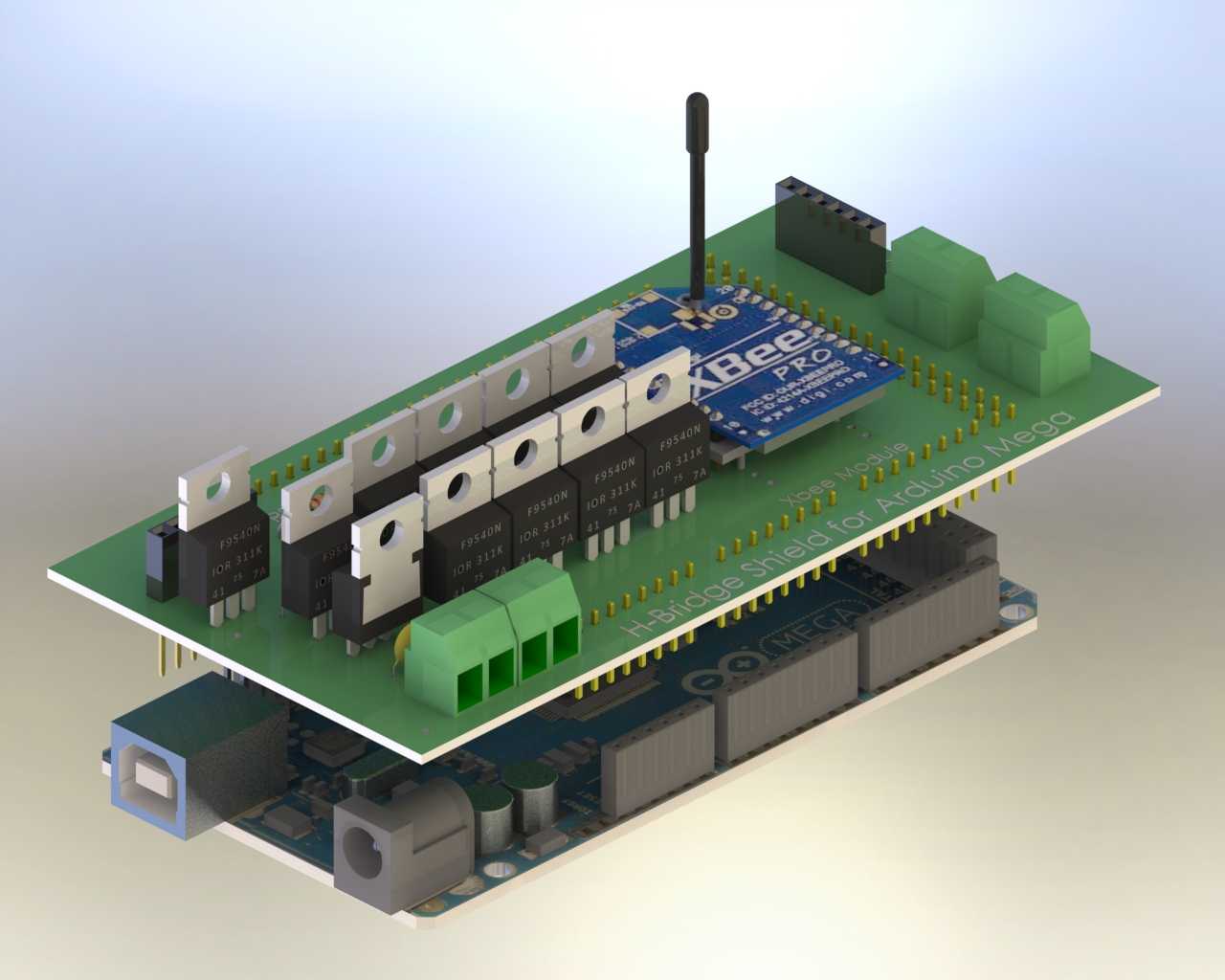

这款扩展板是专为Arduino Mega主控板设计的H桥驱动屏蔽件，主要面向小型智能移动机器人、桌面级自动化实验装置、教学类机电一体化实训项目等场景使用，能够为各类小型直流电机提供稳定的驱动与控制能力，解决主控板IO口直接驱动电机电流不足的核心痛点。该扩展板采用层叠式安装设计，整体外形完全匹配Arduino Mega的板卡轮廓，所有引脚位置与主控板排针一一对应，安装时直接对齐插接到主控板上方即可完成固定，无需额外接线或定制固定结构，安装边界完全覆盖主控板的有效安装区域，不会额外占用设备内部的横向安装空间，非常适合空间紧凑的小型智能设备内部集成。板载集成了Xbee无线模块接口，可直接插接对应规格的无线通信模块，实现设备的远程无线操控，无需额外搭建无线模块的外围电路，大幅简化了无线控制类设备的硬件搭建流程。在功能特性上，该扩展板搭载的H桥驱动电路可同时支持多路直流电机的独立控制，每一路电机的旋转方向均可单独配置，同时支持PWM脉冲宽度调制调速，可实现电机转速的平滑线性调节，能够满足移动机器人差速转向、执行机构转速精准调控等多样化的控制需求。驱动电路部分预留了足够的散热余量，搭配板上的金属散热结构，可在长时间连续运行工况下保持稳定的驱动性能，避免驱动芯片过热导致的性能下降或损坏。电源接口采用大电流接线端子设计，可直接接入外部动力电源，将主控逻辑电源与电机动力电源进行隔离，有效避免电机运行时的电流波动对主控板的稳定运行造成干扰。在设计思路上，这款扩展板充分考虑了创客开发、教学实训场景的使用习惯，将常用的电机接口、通信接口全部以标准化端子形式引出，用户无需进行复杂的焊接操作，仅通过普通杜邦线或接线端子即可快速完成外部设备的连接，大幅降低了机电控制类项目的开发门槛，同时板卡的布局充分考虑了电磁兼容性，无线模块区域与大电流驱动区域进行了合理的空间分隔，减少驱动电路对无线通信信号的干扰，保障无线控制的稳定性与可靠性。
