垂直往复式箱料输送升降设备结构设计

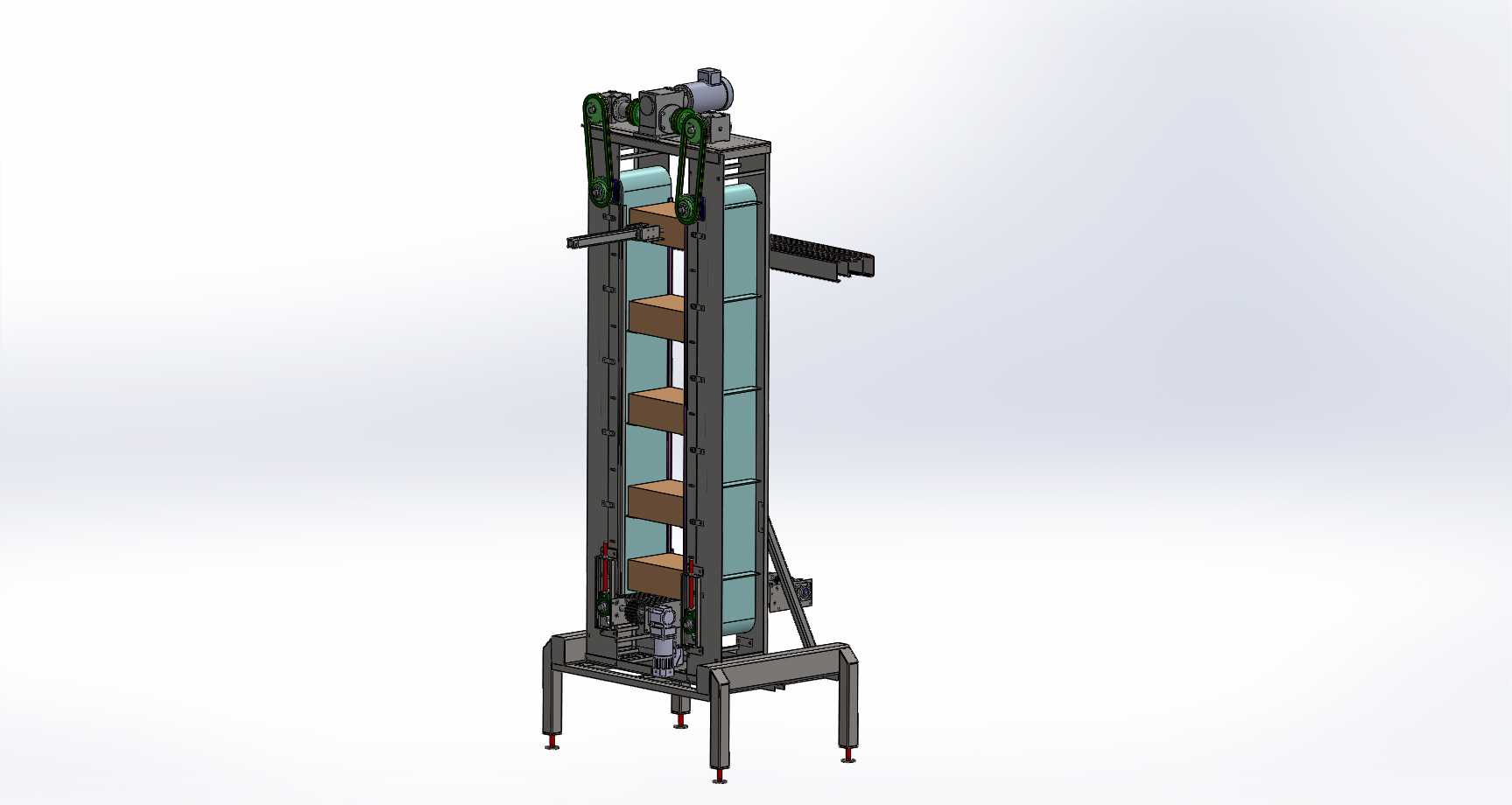

这款垂直往复式箱料升降设备，主要面向多层厂房、电商仓储分拣中心、生产车间工序衔接等场景，解决不同楼层、不同高度工位之间的箱装物料垂直转运需求，替代传统人工搬运或斜向输送的低效方案，适配标准化周转箱、纸箱等规整包装的货品输送，能够对接平面输送线实现物料的全自动上下线转运，大幅降低垂直物流的人力成本，提升跨层物料流转的效率。设备整体采用立式框架结构，主体支撑为型钢焊接机架，底部设置可调脚杯支撑，可适配地面不平整的安装场景，安装时仅需预留对应垂直投影的地面空间，无需额外搭建复杂土建结构，机架两侧设置透明防护挡板，既可以观察内部物料输送状态，也能避免运行过程中物料脱出、人员误触的安全风险。设备的核心输送单元采用同步带传动结构，顶部配置驱动电机与传动轮组，带动承载托板沿机架导轨做垂直往复运动，托板上设置定位挡边，可精准固定箱装物料的位置，避免升降过程中物料移位，设备侧部设置进出料接驳口，可直接对接辊筒线、皮带线等平面输送设备，物料从接驳口进入托板后，设备自动运行至对应高度的出料工位，完成物料的跨层转运。设计过程中充分考虑运行稳定性与维护便捷性，传动部件均设置在机架顶部与底部的防护舱内，日常润滑、检修无需拆解主体框架，导轨采用耐磨型材搭配导向轮结构，运行过程噪音低、晃动量小，可适配长时间连续运行的生产物流场景。设备的安装边界可根据现场层高、输送箱尺寸做参数适配，常规款型适配最大单箱载荷五十公斤以内的箱装物料，升降速度可根据现场节拍需求调整，进出料方向支持单侧或双侧定制，能够灵活适配不同布局的物流输送线路，无需对现有车间布局做大规模改造即可完成布设。
