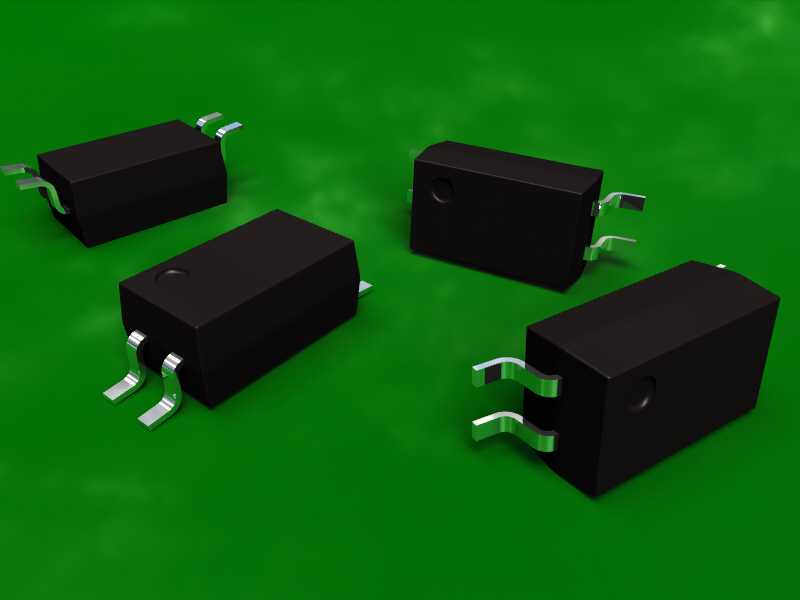

SMD SO4封装光电耦合器元件结构

项目分类:3D模型 发布时间:2021-05-20 ID:181645
  • SMD SO4封装光电耦合器元件结构
  • SMD SO4封装光电耦合器元件结构
  • SMD SO4封装光电耦合器元件结构

这款SMD SO4封装的光电耦合器,是电子电路系统中实现电气隔离与信号传输的核心无源器件,广泛应用在工业控制板卡、开关电源模块、通信接口电路、汽车电子控制单元、智能家电主控板等场景中,能够在高低压混合的电路环境里,切断高压侧与低压侧的电气直连路径,避免共模干扰、电压串扰损坏后端敏感的低压控制芯片,同时完成光信号到电信号的无接触传输,保障电路运行的稳定性与安全性。从实际用途来看,这类元件常被布置在强弱电交界的电路节点上,比如变频器的信号采样回路、PLC的输入输出端口、充电桩的电压检测回路中,既可以传递数字开关信号,也能适配部分线性模拟信号的隔离传输,有效阻隔不同电位回路之间的地环流干扰,提升整套电子设备的抗浪涌、抗干扰能力。产品的功能特性围绕光电隔离的核心需求设计,内部由发光二极管与光敏接收管对向布置组成,输入端通电时发光管点亮,接收管受光照后导通输出电信号,整个传输过程没有实体电气连接,输入端与输出端之间可承受数千伏的隔离耐压,完全满足工业级电路的绝缘防护要求。设计过程中严格遵循SO4贴片封装的行业通用规范,主体采用黑色阻燃环氧树脂塑封成型,外壳做哑光磨砂处理,既可以阻挡外界杂散光线进入内部干扰光信号传输,也能提升元件的耐温、耐湿、抗机械冲击性能,引脚采用镀锡铜合金材质,弯折角度与引脚间距完全匹配标准SMT贴装工艺要求,能够直接通过回流焊完成板卡焊接,无需额外的整形处理。外形尺寸上完全贴合SO4封装的标准安装边界,整体为小型长方体结构,四个引脚分别从封装本体两侧引出,引脚间距、引脚伸出长度、本体厚度都符合行业通用的焊盘设计规范,在PCB布局时可以直接调用标准封装库的焊盘尺寸,不需要额外调整安装孔位,元件贴装后占用的板卡面积极小,能够适配高密度布置的紧凑型电路板设计,同时引脚的焊接面做了平整化处理,焊接时上锡均匀,不易出现虚焊、连焊等工艺问题,完全适配大规模自动化SMT生产线的贴装要求,能够有效提升板卡生产的良率与组装效率。
