老式自行车侧拉式制动卡钳结构设计

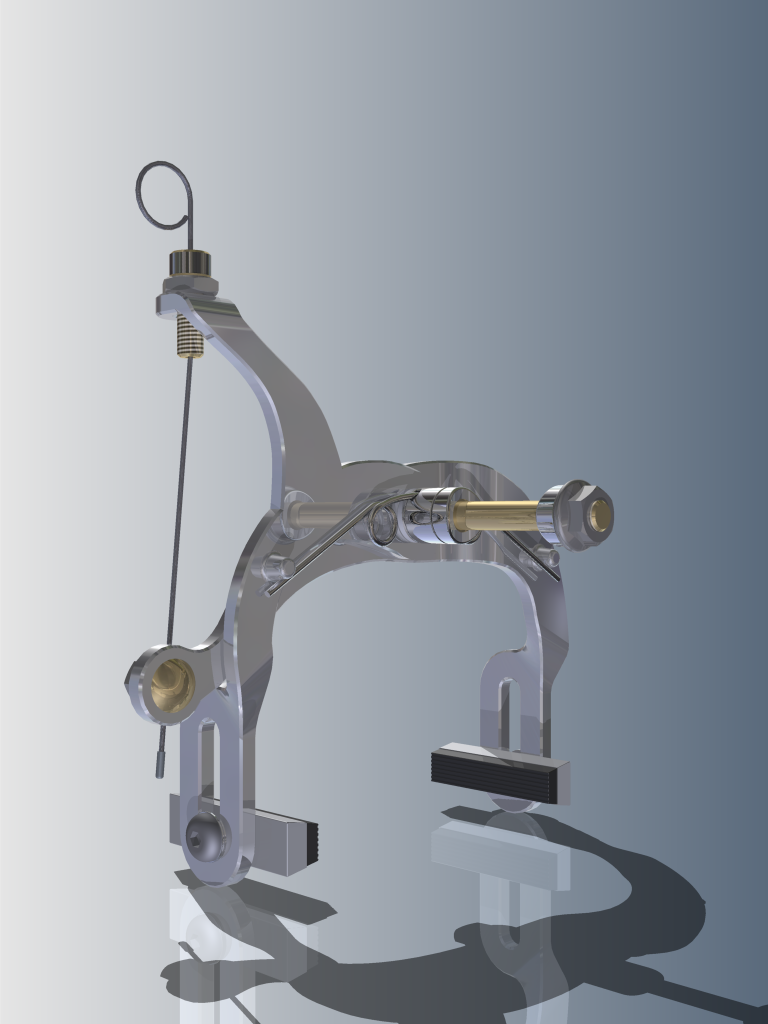

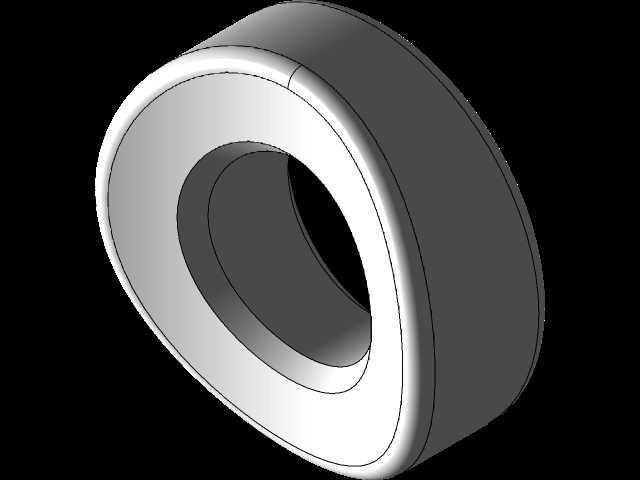

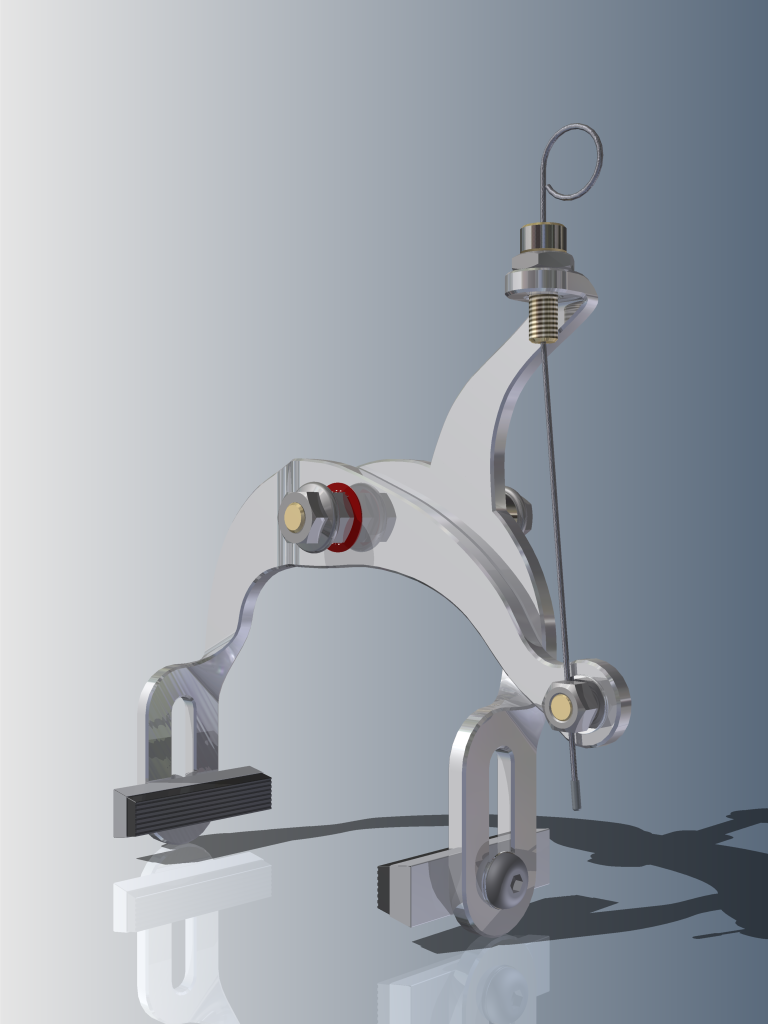

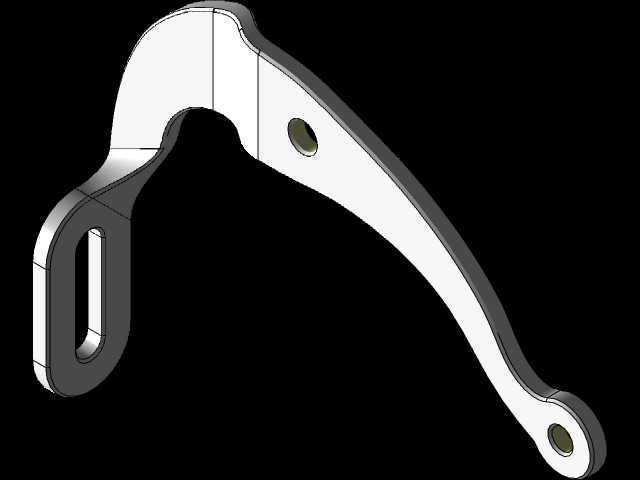

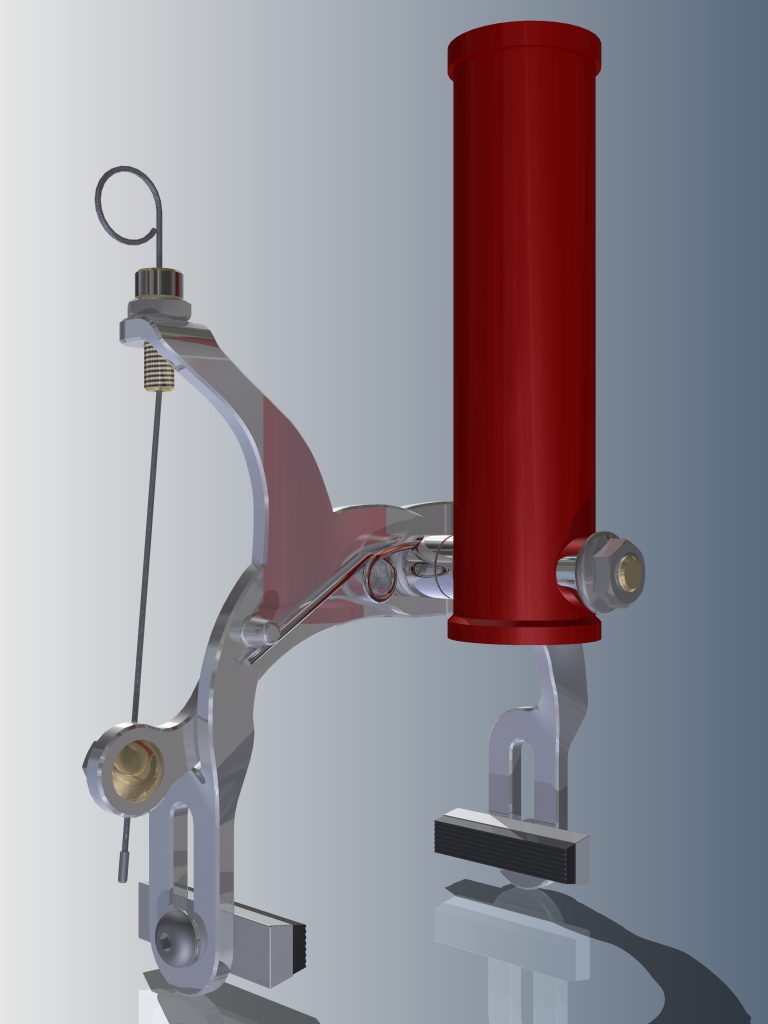

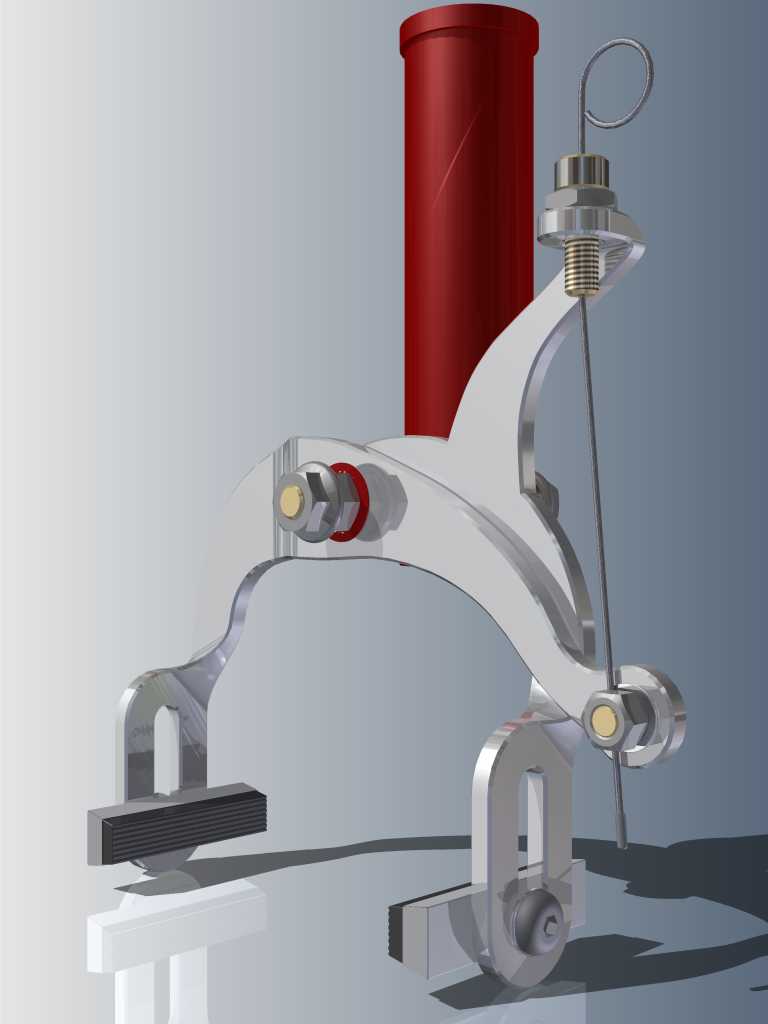

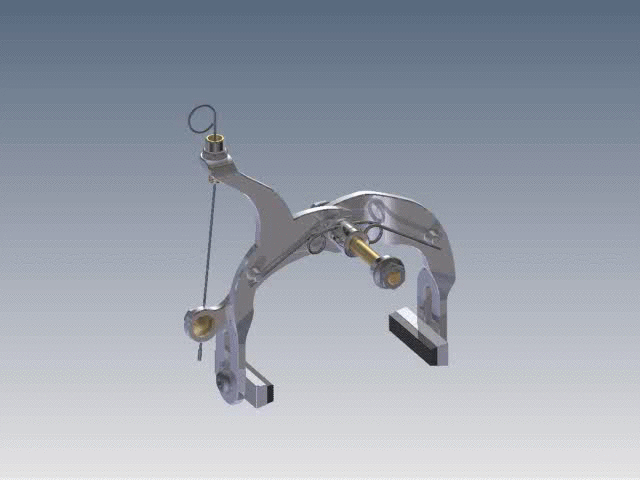

这款老式自行车侧拉制动卡钳，是适配传统通勤自行车、复古款城市单车的核心制动部件，主要应用于日常短途出行的民用自行车轮组制动场景，在城市平坦道路、低速骑行的使用环境下，能够为骑行者提供稳定可靠的减速与驻车制动力，是早年民用自行车普及率极高的制动结构方案。从实际用途来看，该卡钳通过钳体两侧的刹车皮与轮圈侧壁的摩擦作用，将骑行过程中的动能转化为摩擦热能，实现车辆减速或完全停驻，结构简单可靠，日常维护调整门槛低，不需要复杂的专用工具即可完成刹车皮更换、间隙微调等维保操作，非常适合民用代步自行车的长期使用需求。在功能特性上，这款侧拉卡钳采用单轴枢转的对称结构设计，刹车拉线拉动单侧摆臂时，会通过联动结构带动两侧钳体同步向轮圈中心收拢，保证两侧刹车皮能够均匀贴合轮圈侧壁，避免单边磨损、制动跑偏的问题；卡钳上方设置的回位扭簧能够在松开刹车手柄后，快速带动两侧钳体复位，避免刹车皮持续蹭圈带来的骑行阻力与异常磨损。从设计思路来看，这款卡钳充分考虑了民用自行车的成本控制与耐用性需求，整体采用冲压金属件与机加工枢轴结合的结构，在保证结构强度足够应对日常骑行制动力需求的前提下，尽可能简化了零件数量与加工工序，降低生产制造成本；枢轴位置采用耐磨衬套结构，能够长期承受反复枢转的磨损，延长卡钳的整体使用寿命。在外形尺寸与安装边界上，这款卡钳适配标准规格的自行车前叉或后叉安装座，安装孔位符合通用民用自行车的安装尺寸标准，钳体收拢后的最小间隙能够适配常规宽度的公路轮圈，张开后的最大行程也能够兼容带一定磨损余量的刹车皮安装，整体安装不需要对车架进行额外改装，替换通用性较强；卡钳的整体轮廓紧凑，不会与自行车挡泥板、辐条等周边部件产生运动干涉，拉线走线位置也符合传统自行车的布线习惯，安装后整体结构简洁利落。
