手动杠杆式薄板成形冲压设备

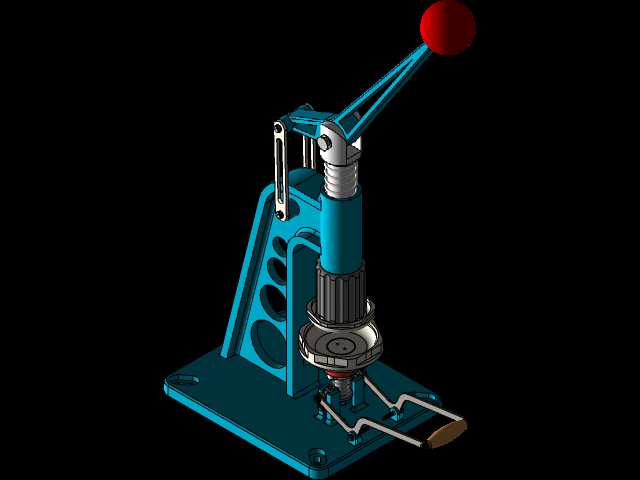

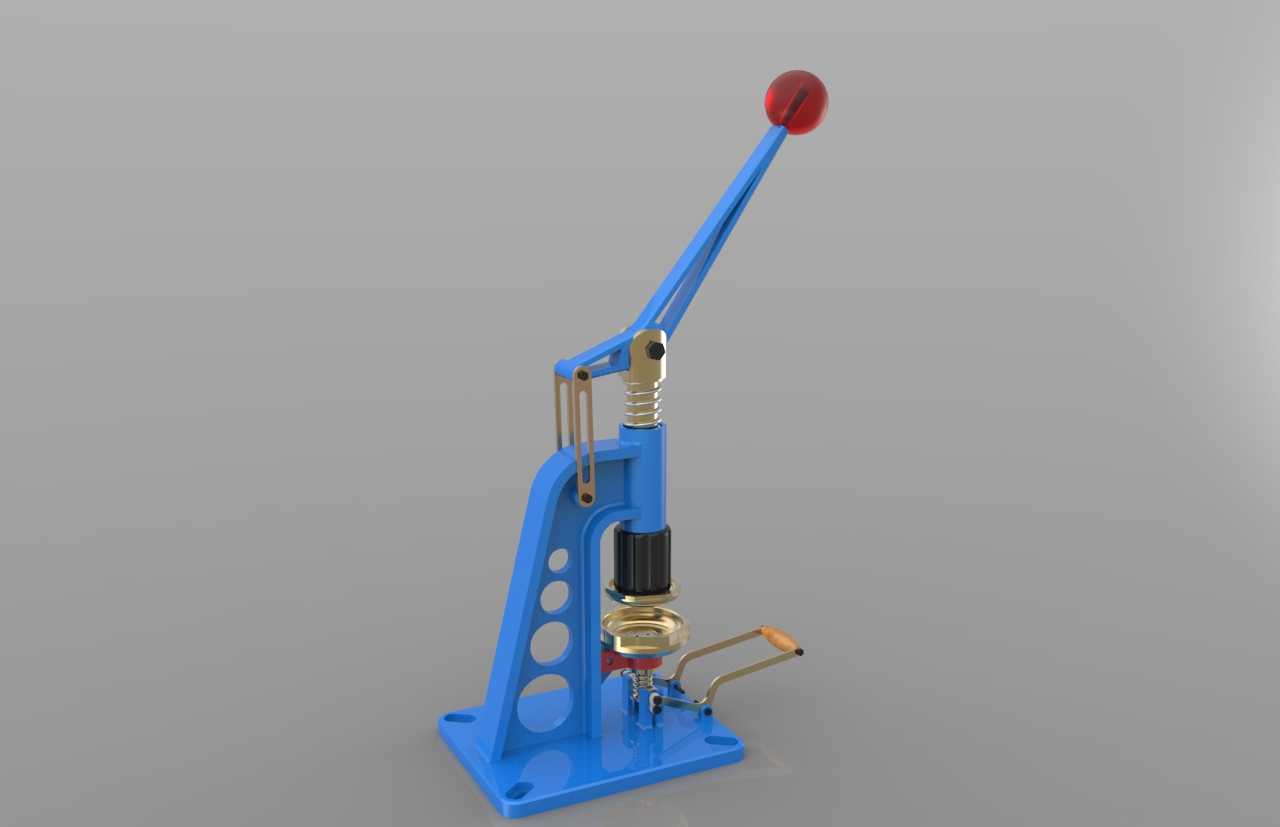

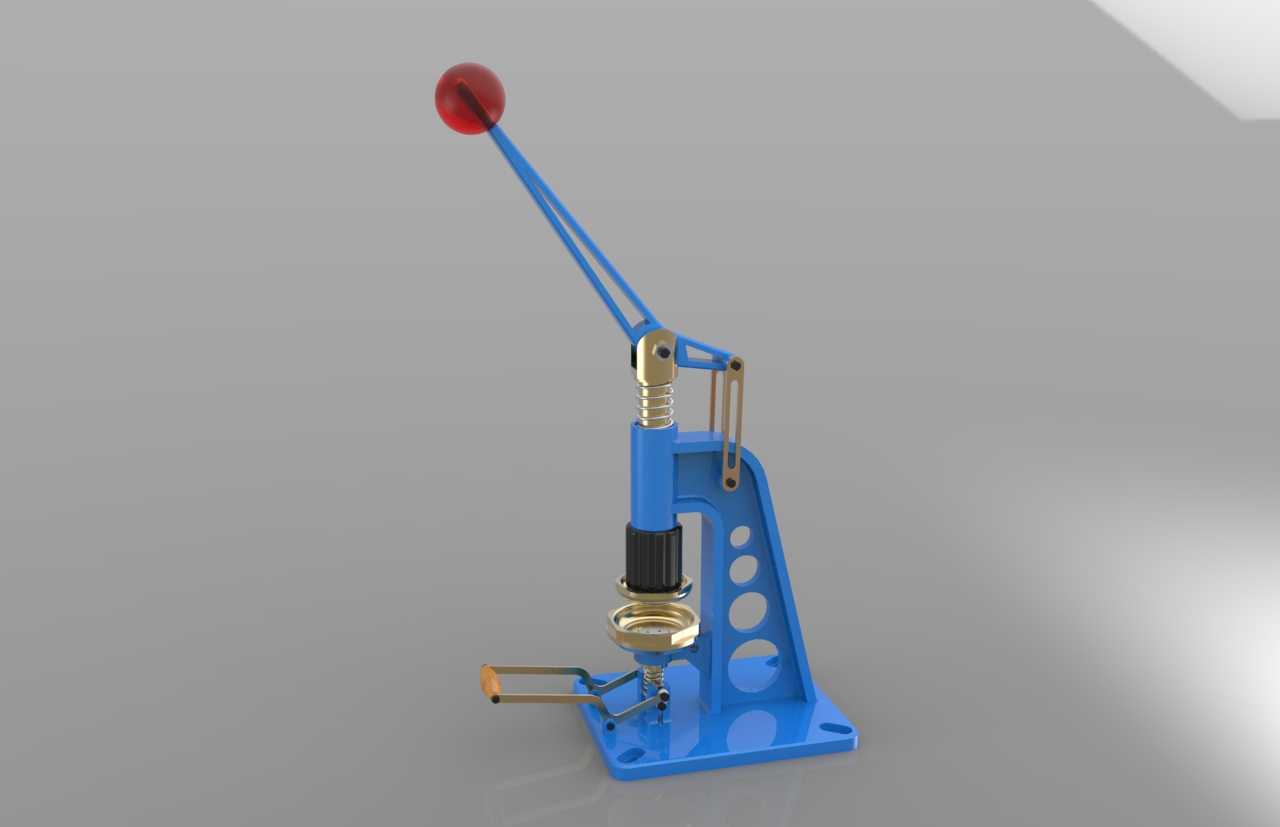

这款手动杠杆式薄板成形冲压设备，主要面向小型五金加工场景、个体维修作坊、小批量钣金试制环节设计，可完成薄金属板材的压型、冲孔、铆接、浅拉伸等加工工序，无需外接动力源，依靠人力操作即可完成作业，尤其适合无供电配套的野外临时加工、小批量定制件生产场景，也可作为教学实训环节的钣金加工演示设备，帮助学习者直观理解冲压成形的机械原理与力的传递逻辑。设备整体采用立式落地结构，底座为带安装孔的平板式设计，可通过螺栓直接固定在工作台面或地面上，安装边界要求较低，仅需预留操作侧的手部活动空间即可，整体占地尺寸不足半平米，对作业空间的适配性极强。设备核心采用杠杆增力结构设计，长操作手柄通过铰接支点连接机身，配合内部的弹簧复位组件，操作人员仅需施加较小的下压力，即可在冲压工作端获得数倍的成形压力，足以应对厚度1mm以内的普通钢板、2mm以内的铝板铜板的成形作业，手柄顶端设置防滑球形握把，长时间操作也不易产生手部滑脱的问题。冲压工作端设置可更换的模具安装位，用户可根据加工需求更换不同的冲头、下模，完成不同形状的薄板成形作业，机身侧面设置的定位挡块可辅助操作人员快速对齐板材位置，保证批量加工时的工件尺寸一致性。机身主体采用立式框架结构，侧面开设多组减重孔，在保证结构刚性、承受冲压反作用力不变形的前提下，尽可能降低设备整体重量，方便设备的搬运与移位。设备的冲压行程通过限位结构进行控制，可避免操作时行程过大损坏模具或板材，复位弹簧可在操作人员松开手柄后自动带动冲压端抬升复位，无需手动抬升操作，简化了作业流程。设备下部还设置了辅助操作手柄，可用于微调下模位置或者辅助取出加工完成的工件，整体操作逻辑简单，无需专业培训即可快速上手，对于小批量多品种的薄板加工场景而言，相比大型冲压设备具备更高的灵活性与更低的使用成本，也能满足日常维修作业中零星薄板件的现场加工需求，无需依赖外协加工即可快速完成所需配件的制作。
