中世纪配重式投石机三维复原设计作品

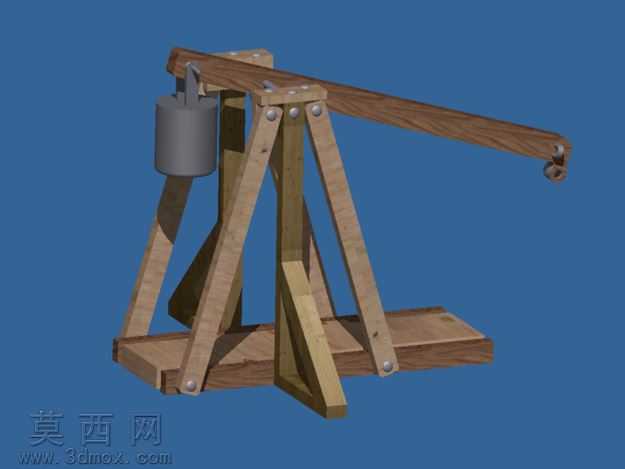

本作品为中世纪配重式投石机的三维数字化复原模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循古代投石机的真实结构比例，对每一处木质构件的连接关系、配重块的装配逻辑、抛射臂的转动结构都做了精细化还原。模型搭建阶段首先完成底座平台的基准定位，采用矩形实木板材作为承载基底，对底座的拼接榫位做了简化适配三维展示的处理，既保留古制木质器械的结构特征，又避免过度冗余的细节影响模型运行流畅度。支架部分采用多根斜向实木支撑构件，通过金属螺栓紧固件实现三角稳定结构，建模时对每根支撑木梁的倾斜角度、交叉位置都做了参数约束，确保支架整体受力结构符合真实机械的力学逻辑，金属螺栓部件单独建模，还原了古式紧固件的圆头垫片、螺杆穿接的细节特征。抛射臂是整个模型的核心结构，建模时设置了精准的转动枢轴点位，长臂端设置抛射物挂载吊环，短臂端挂载实心金属配重块，配重块采用圆柱实体建模，表面做了粗糙铸铁质感的材质处理，还原中世纪金属配重的厚重质感。材质渲染阶段，所有木质构件都赋予了做旧实木纹理，调整纹理的走向匹配木梁的长度方向，添加轻微的磨损、色差效果模拟长期使用的古旧器械质感，金属部件区分了螺栓的亮面金属与配重块的哑光铸铁质感，背景采用纯色深蓝背景突出模型主体，渲染时开启环境光遮蔽效果，强化木质构件拼接处的阴影层次，让整体结构的立体感更加突出。设计思路上，这款模型定位为小尺寸复原展示用投石机，适配小重量抛石的演示场景，整体结构摒弃了大型实战投石机的冗余复杂结构，保留最核心的配重杠杆抛射原理，所有可活动部件都保留了装配约束关系，可直接用于机械原理演示、古兵器科普展示等场景，模型导出时保留了完整的装配层级，方便后续调整结构参数、更换材质或者做动画演示使用。
