磁性表座夹持式百分表检测工装结构

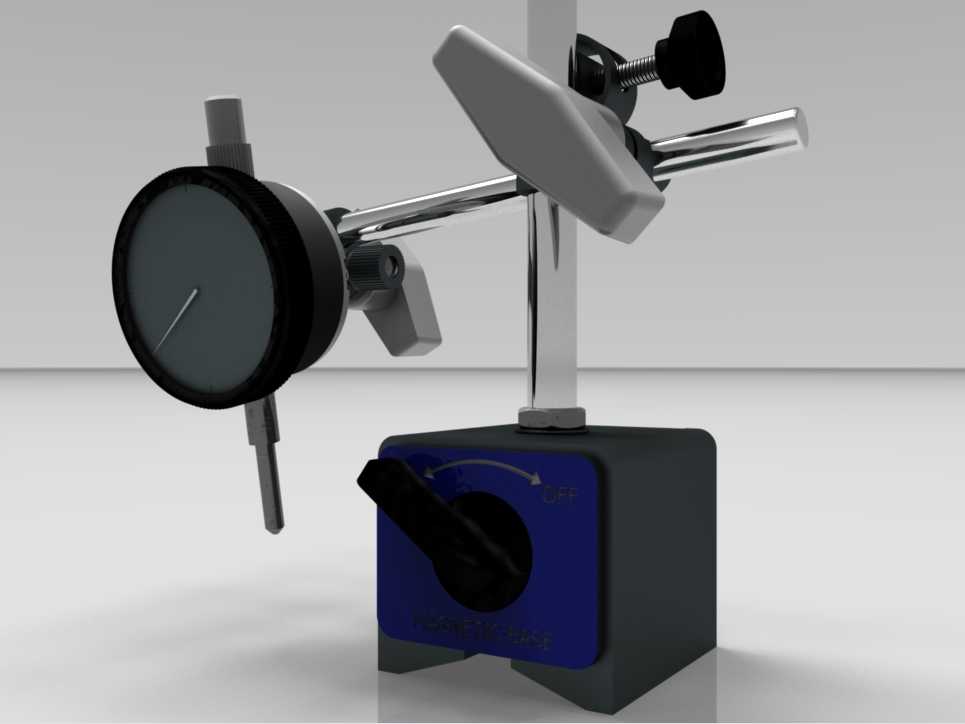

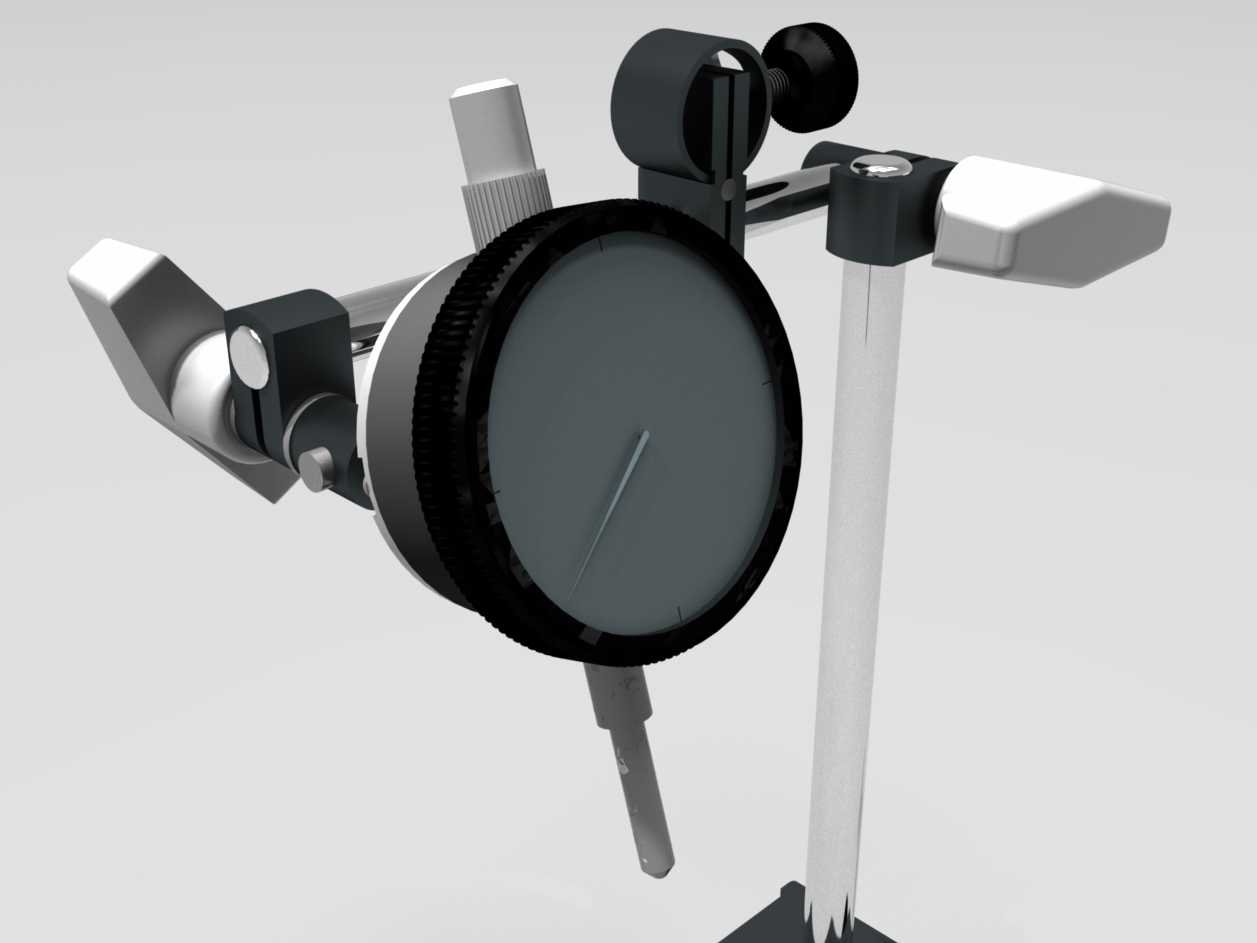

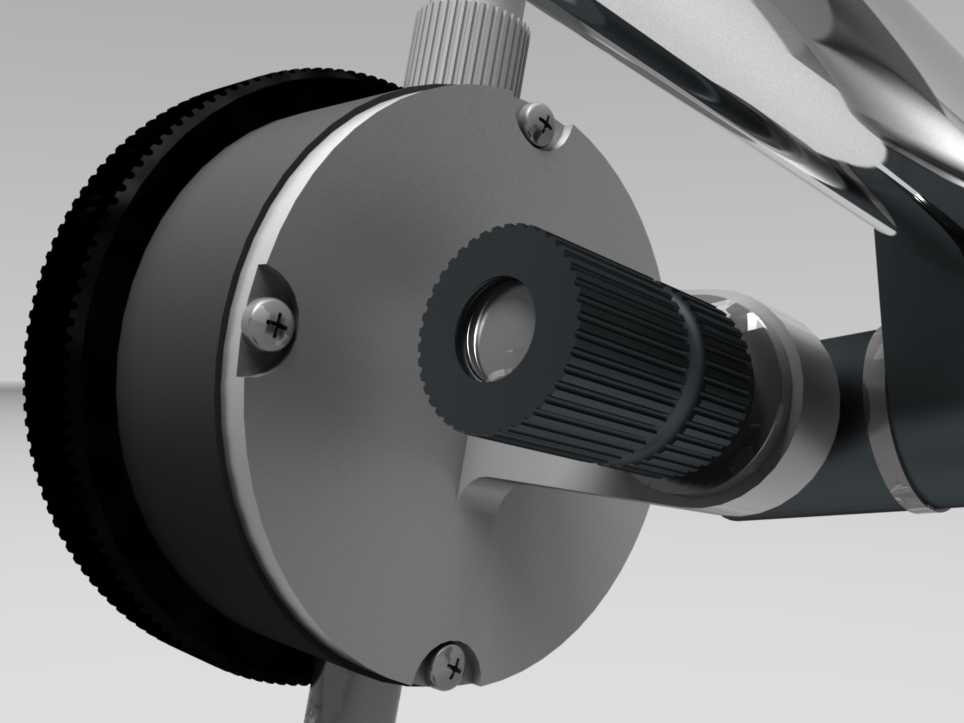

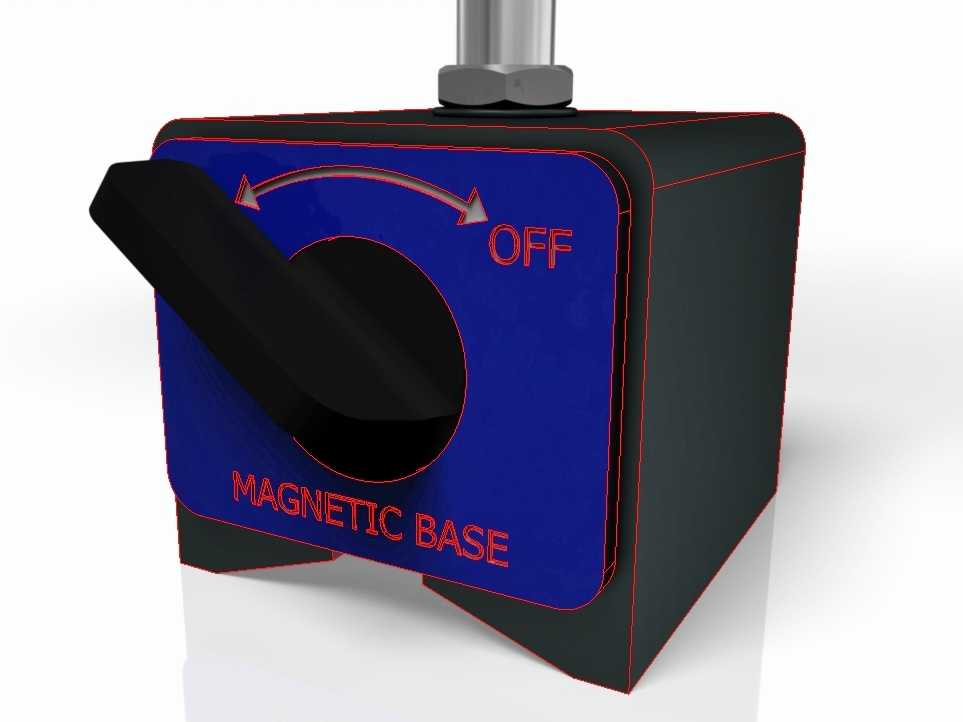

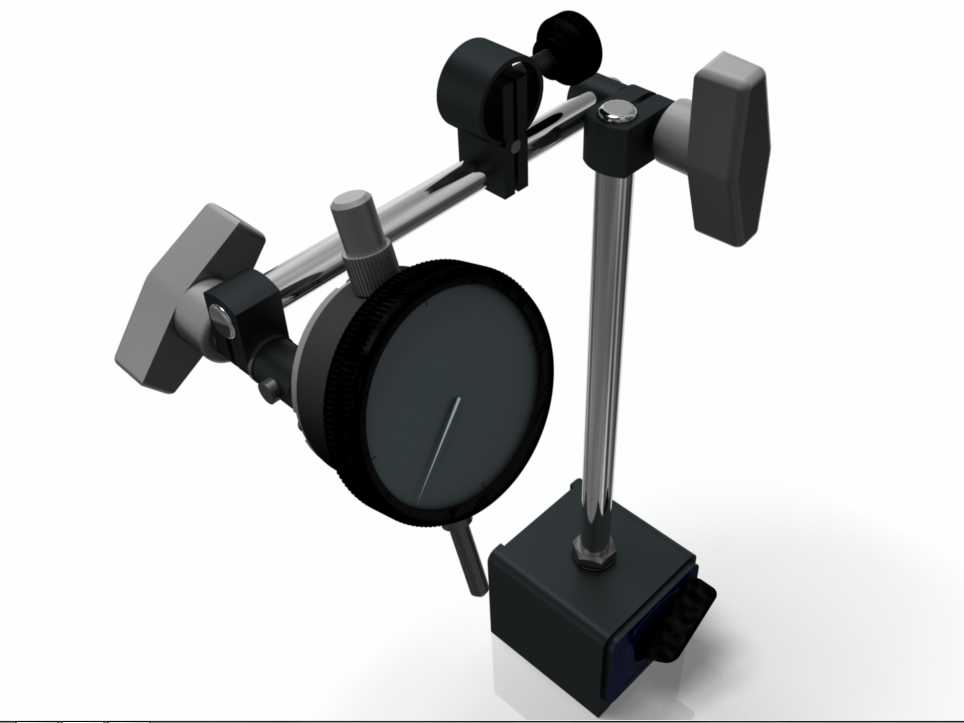

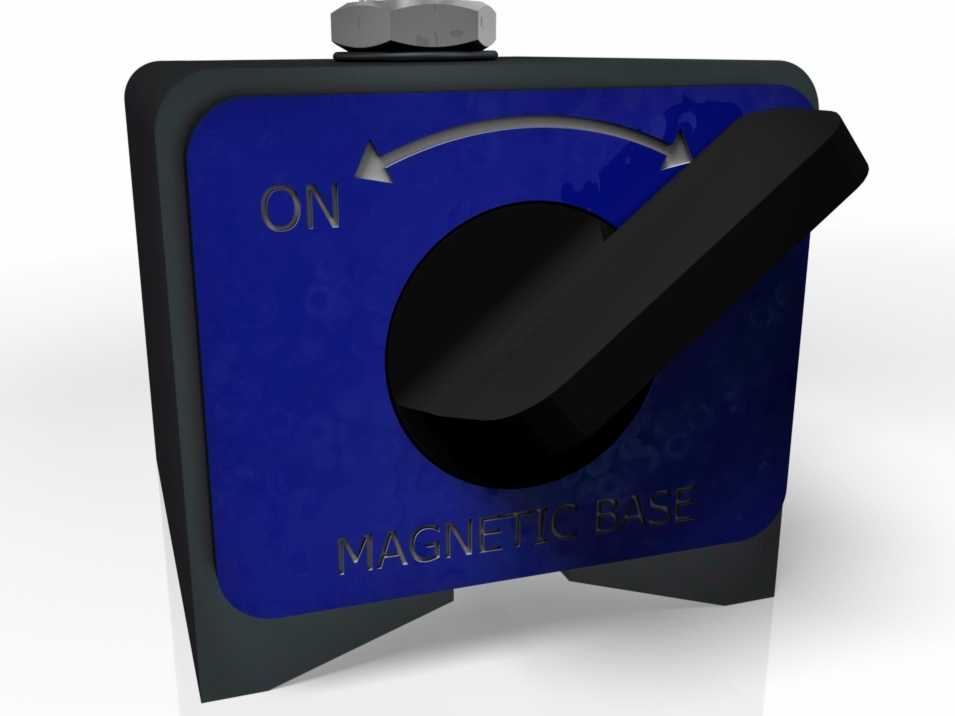

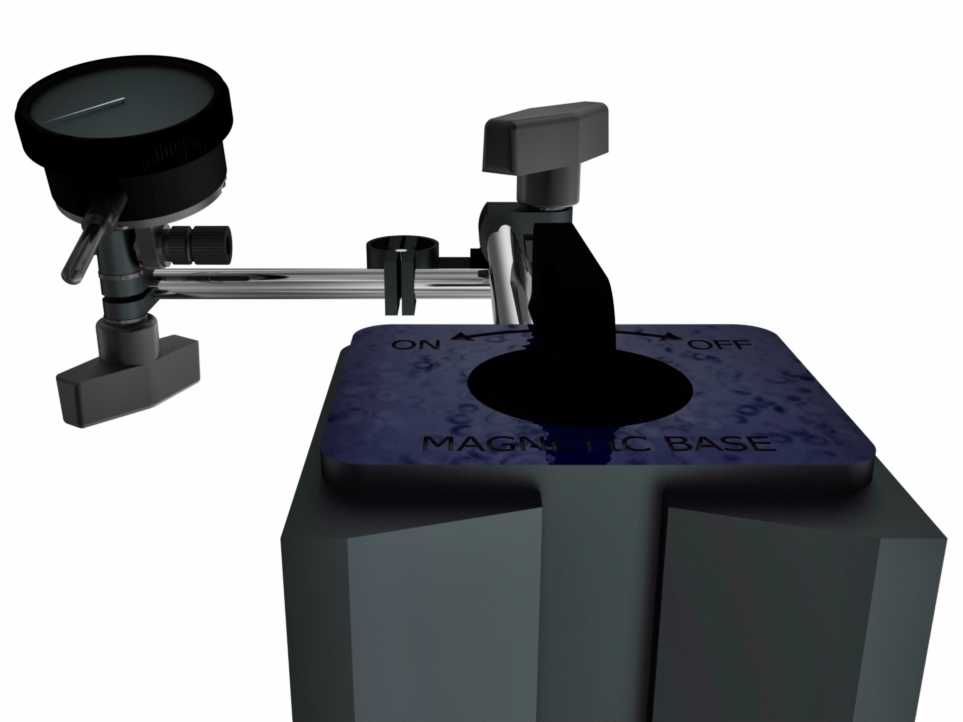

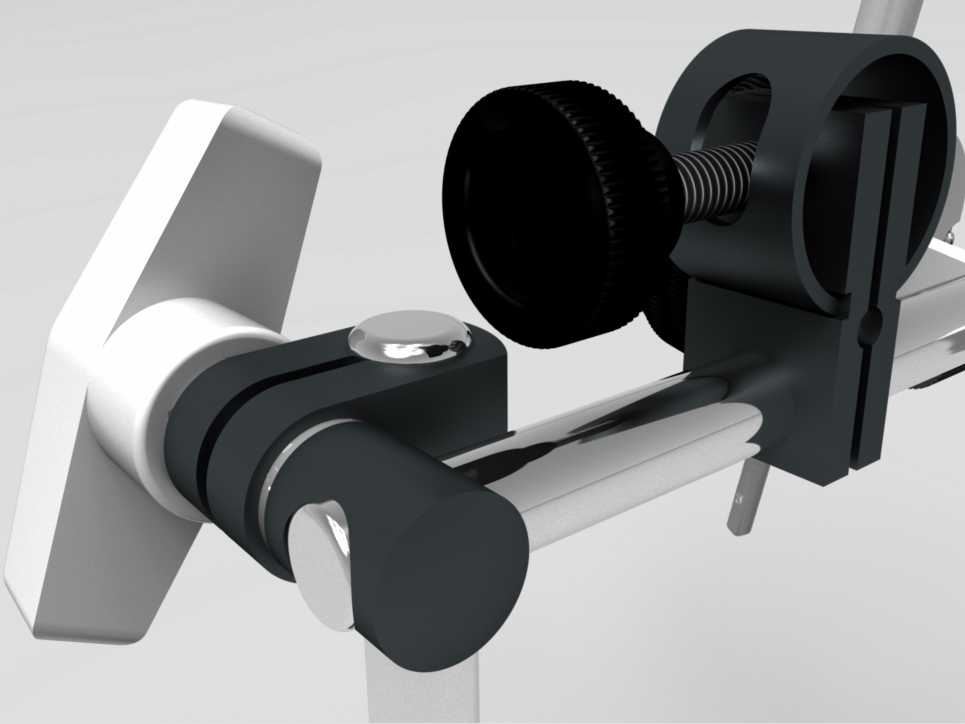

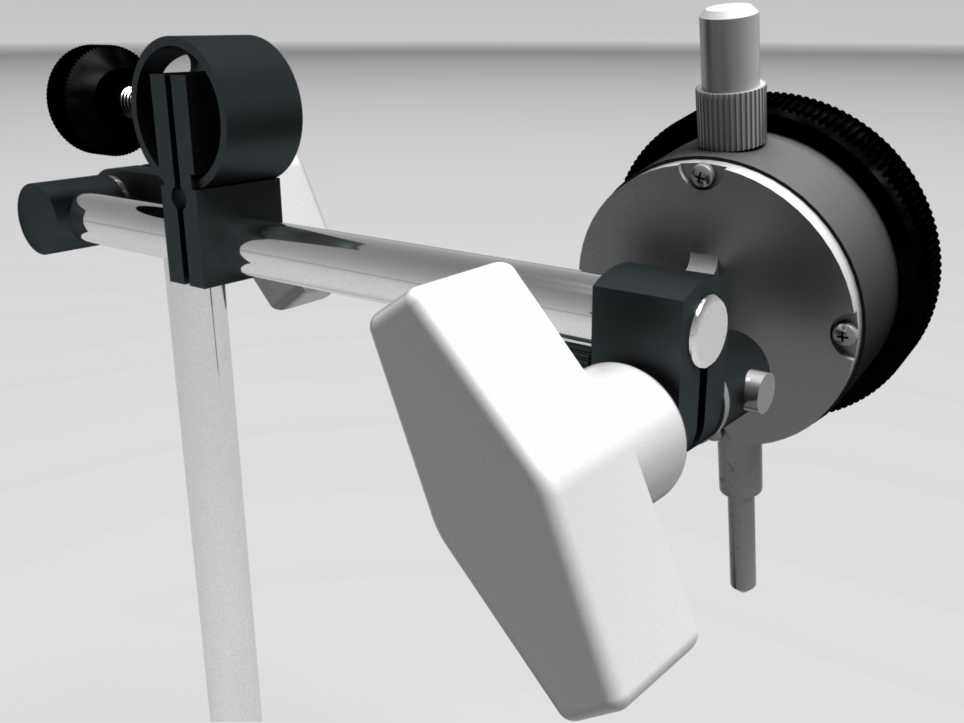

这套磁性表座夹持式百分表结构，是机械加工、设备装配、质量检测环节中应用极为广泛的形位误差检测工装，主要用于工件的圆跳动、同轴度、平面度、直线度、端面跳动等形位公差的精准测量，也可用于设备安装调试过程中的同轴找正、间隙检测、位移偏差校验等场景，覆盖机加工车间工序检验、设备维保校准、工装夹具调试、精密装配对位等多个工业作业场景，是一线机械加工、设备运维岗位必备的通用检测器具。整套结构由磁性吸附底座、可调节金属立杆、多关节万向夹持臂、百分表表头四个核心部分组成，磁性底座内置强磁吸附模块，可稳固吸附在铸铁平台、机床床身、工件金属表面等导磁材质的基准面上，无需额外打孔或装夹固定，能够快速完成检测工位的搭建，适配不同作业现场的临时检测需求，底座侧面设置有磁路开关，扳动开关即可切换磁路通断状态，吸附时可提供足够的加持力避免检测过程中表座移位，断开时可轻松移动位置，不会刮伤工件基准面。可调节立杆采用镀铬金属圆杆制作，表面光滑耐磨，夹持关节可沿立杆上下滑动调整高度，也可绕立杆360度旋转调整水平方位，适配不同高度、不同位置的检测点位；多关节万向夹持臂带有两个可锁紧的旋转关节，配合端部的表夹头，可实现百分表表头在三维空间内任意角度、任意位置的微调，锁紧旋钮采用大尺寸星形手柄设计，无需额外工具即可徒手完成锁紧操作，调整到位后不会出现滑位、松动的情况，保证检测过程中表头位置稳定，测量数据准确可靠。百分表表头采用圆形表盘设计，测头为硬质合金材质，耐磨性能优异，测杆带有复位弹簧结构，测头接触工件表面后可保持恒定的测量压力，避免压力波动带来的测量误差，表盘带有清晰的刻度标识，可直观读取测量偏差数值。在设计层面，整套结构充分考虑了现场使用的便捷性与通用性，各连接部位的尺寸均采用行业通用标准规格，立杆直径、表夹头内径都适配市面上绝大多数同类型百分表、千分表的装夹需求，可单独更换表头或表座部件，降低后期维护成本；各关节的锁紧力度经过合理匹配，既保证调整时的顺滑度，又能保证锁紧后的结构刚性，避免测量时出现表头晃动导致的读数偏差。外形尺寸方面，整套结构收拢状态下占用空间较小，可轻松放入工具箱携带至不同作业现场，立杆最大伸展高度可满足常规中小型工件的检测高度需求，磁性底座的底面平面度经过精加工处理，吸附时可与基准面完全贴合，保证测量基准的准确性，不会因为底座倾斜带来系统测量误差。在实际使用过程中，操作人员只需将磁性底座吸附在可靠的基准面上，依次调整立杆高度、夹持臂角度，将百分表测头垂直抵靠在待检测工件表面，预压1-2圈量程后锁紧各关节，转动工件或移动表头即可读取对应的偏差数值，操作门槛低，检测效率高，能够满足绝大多数常规工业检测场景的精度需求，是机械行业通用性极强的实用检测工装结构。
