银石120mm薄型机箱散热风扇结构设计

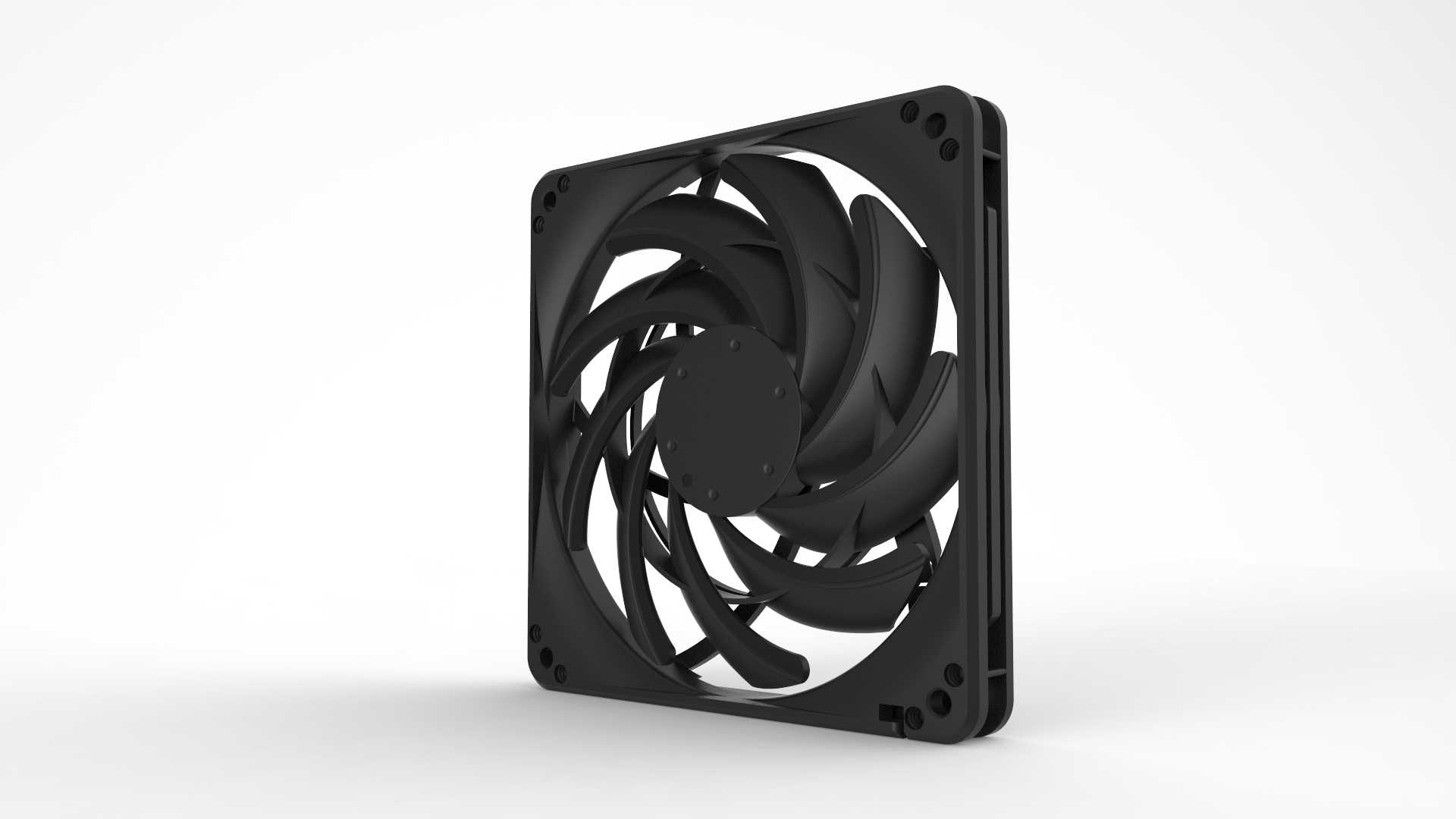

这款薄型散热风扇主要面向紧凑型电脑机箱的散热场景，适配内部空间局促的ITX小机箱、薄型HTPC主机，也可用于CPU下压式散热器、显卡风冷改装、机箱进出风位的补充散热，能够在有限的安装空间内提供稳定的风冷气流，解决紧凑装机场景下的散热风道搭建难题。作为电脑硬件散热系统的核心风冷部件，它的核心用途是通过扇叶旋转驱动定向气流，带走硬件工作产生的积热，将机箱内部的热空气快速排出，同时引导外部冷空气进入机箱形成循环风道，避免CPU、显卡、主板供电等核心硬件因积热出现降频、性能衰减的问题，保障硬件长时间高负载运行的稳定性。在功能特性上，这款15mm厚度的薄型风扇相比常规25mm厚度的标准12cm风扇，厚度压缩了近40%，能够适配常规风扇无法安装的狭窄空间，比如紧贴机箱侧板的位置、薄型水冷排的安装位、显卡下方的补风位；扇叶采用了曲面弧度优化设计，七叶大倾角扇叶结构能够在较低转速下推动更大的风量，同时兼顾运行静音表现，避免高转速带来的尖锐风噪，适合对噪音敏感的使用场景；扇框四角预留了标准的减震安装位，可以搭配橡胶减震钉安装，减少扇叶转动带来的共振传递，进一步降低整机运行的震动噪音。在设计思路上，这款风扇围绕“薄型化+大风量+低共振”三个核心目标展开，首先通过优化扇叶的轮毂结构，将电机部分做扁平化设计，在不缩减电机扭矩、不影响风扇使用寿命的前提下压缩整体厚度；其次扇叶的叶型经过流体力学优化，扇叶边缘做了切角处理，减少扇叶切割空气产生的涡流噪音，同时扇叶的倾斜角度经过反复调校，在相同转速下能够获得比同厚度薄扇更高的风压，能够穿透薄型水冷排或者密集的散热鳍片，避免薄扇常见的风压不足问题；扇框采用了加强筋结构设计，虽然厚度仅15mm，但扇框整体的结构强度足够，安装后不会出现扇框变形、扇叶蹭框的问题，四角的安装孔位严格遵循12cm风扇的通用安装标准，孔距为105mm，能够兼容所有标准12cm风扇的安装位，不需要额外改装就能直接替换常规厚度风扇。在外形尺寸与安装边界上，这款风扇的外轮廓尺寸为120x120x15mm，属于标准120mm风扇的安装规格，安装孔中心距为105mm，适配市面上绝大多数机箱的12cm风扇位、120规格水冷排、12cm规格风冷散热器的安装需求；安装时需要预留的最小空间深度为16mm，留出1mm的间隙避免扇叶与线材、其他部件剐蹭，接线端采用标准的风扇供电接口，可以直接接驳主板的风扇插针，支持主板调速功能，能够根据硬件温度自动调整风扇转速，平衡散热性能与静音表现。
