固特异R1左右激光导向传动机构

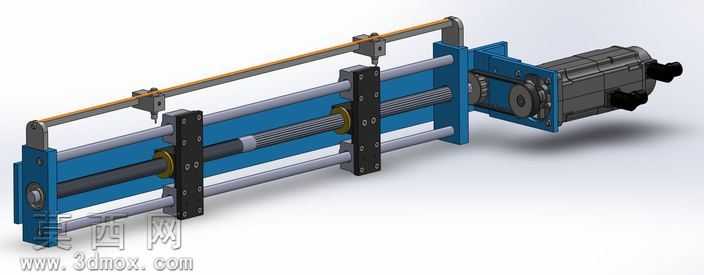

本模型为固特异R1左右激光导向系统的三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业装配尺寸1:1还原，建模过程中对每一处配合结构做了公差预留，确保虚拟装配下无干涉报错。模型渲染阶段采用金属哑光与工程塑料质感结合的材质方案，蓝色安装机架赋予磨砂喷塑金属材质，还原工业设备机架的表面质感，光轴导轨部分做了镀铬亮面金属材质处理，搭配细微的环境反射效果凸显加工精度，伺服电机外壳采用深灰哑光金属材质，端盖部分做了黑色防滑纹理材质，黑色滑块组件赋予硬质阳极氧化铝材质，表面的安装螺丝做了内六角细节刻画，顶部的激光安装导向杆采用黄铜色金属材质，还原导电导向部件的材质特性。结构设计上，整套系统采用双光轴导向搭配滚珠丝杠传动的经典直线运动结构，右侧通过同步带轮组连接伺服电机作为动力输入端，将电机的旋转运动转化为滑块的直线往复运动，两个黑色滑块可独立调节安装位置，适配不同幅面的激光作业需求，顶部横跨的导向杆用于安装激光发射端头，端头位置可沿杆身滑动调节，实现左右方向的激光点位校准，机架两端设置有轴承支撑座，为光轴与丝杠提供稳定的回转支撑，电机侧的安装板做了镂空减重设计，同时预留了电机安装定位孔与张紧调节槽，方便后期装配时调整同步带张紧度。设计思路围绕激光作业的高精度导向需求展开，通过双光轴的约束消除滑块运动过程中的偏转误差，滚珠丝杠的传动形式保证位移控制的重复定位精度，伺服电机的选型预留了足够的扭矩余量，可适配不同重量的激光作业端头，整体结构模块化程度高，所有安装孔位均符合通用工业安装标准，可直接对接现有生产线的安装接口，建模过程中对所有标准件如螺丝、轴承、同步带轮均调用标准件库模型，保证零件参数的通用性，非标准结构件均绘制了完整的加工特征，包括倒角、退刀槽、安装沉孔等细节，可直接导出工程图用于生产加工。
