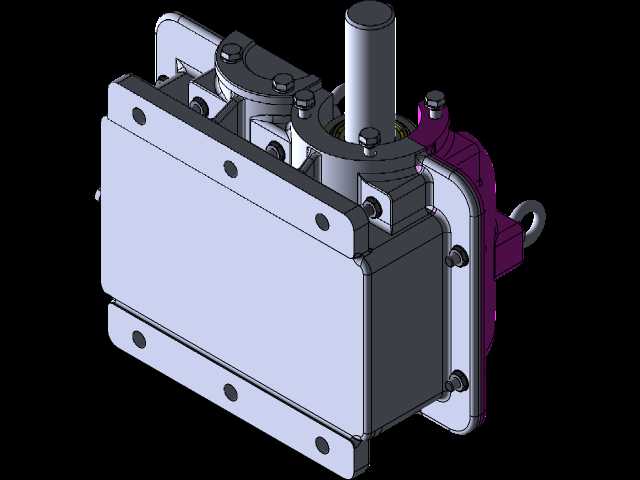

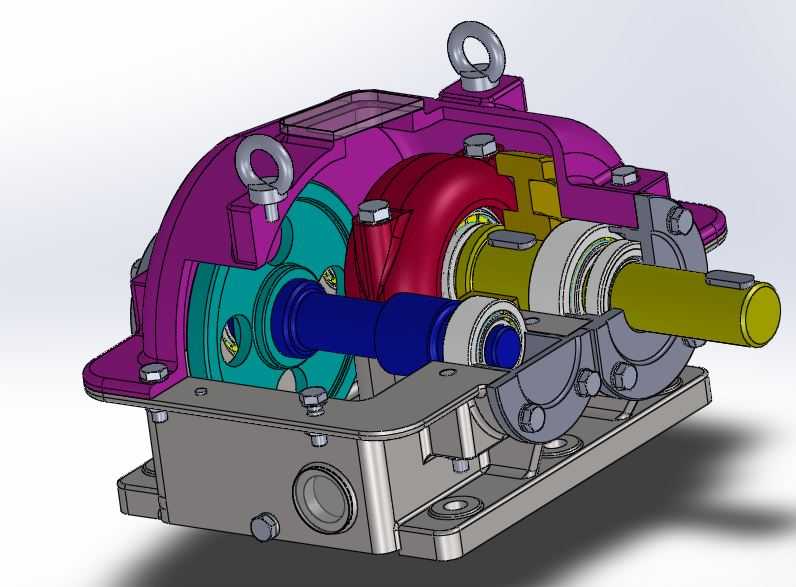

生产线配套双齿轮减速传动箱结构设计

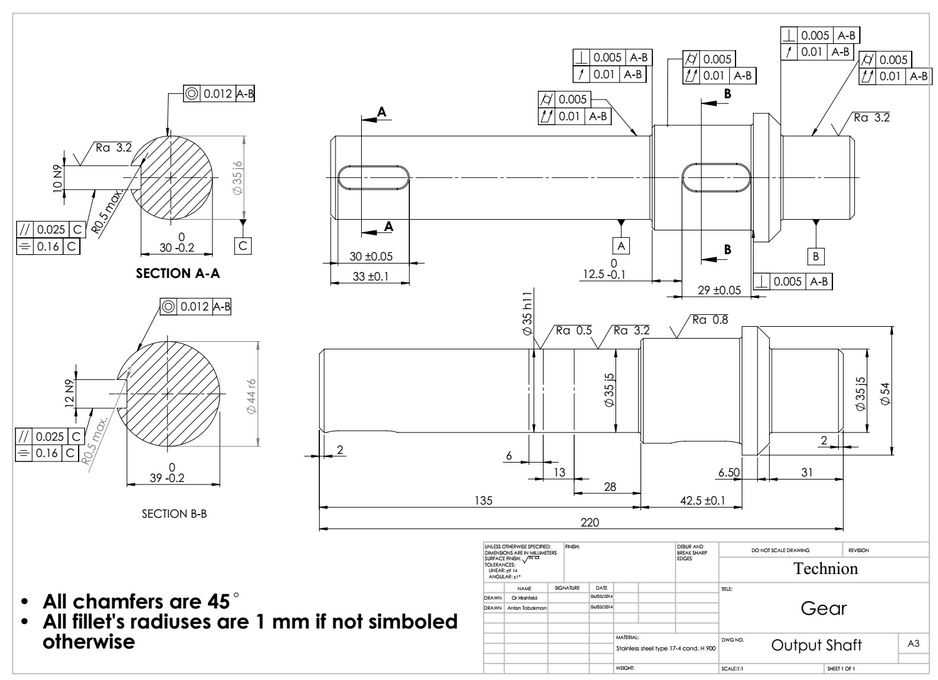

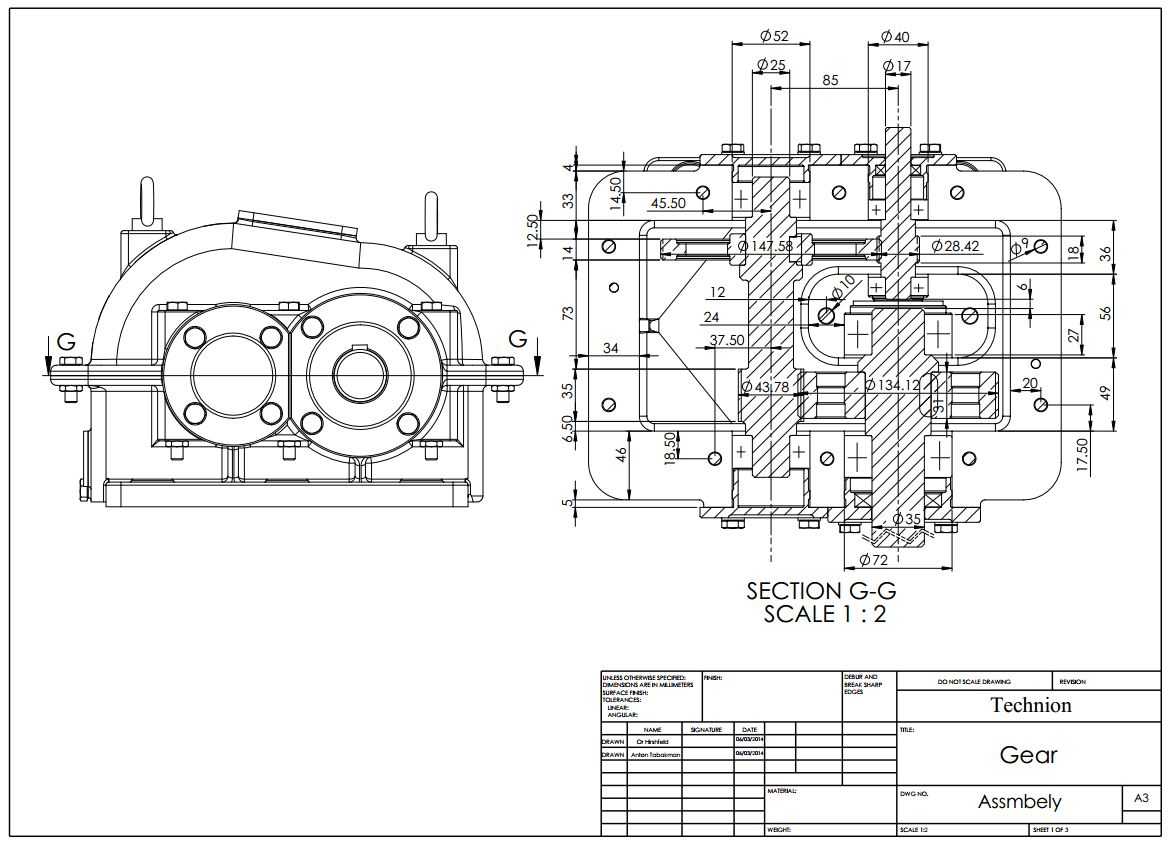

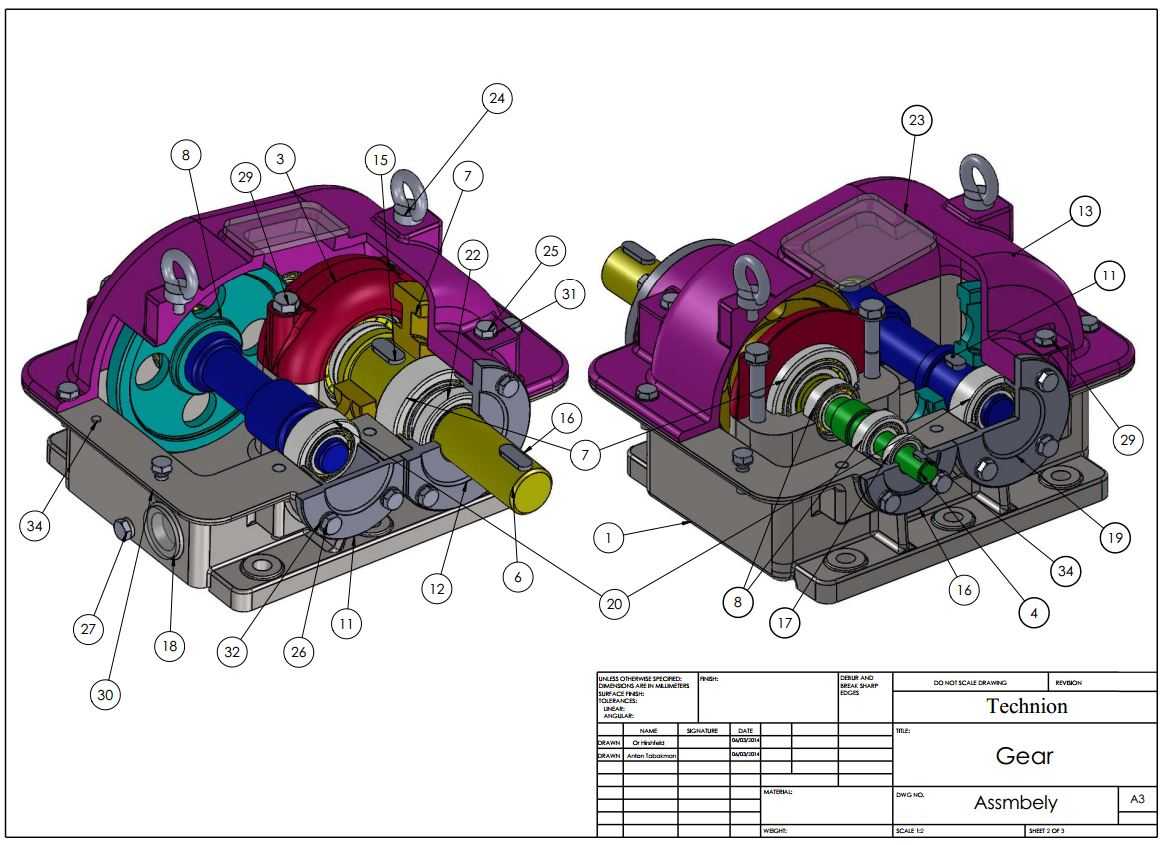

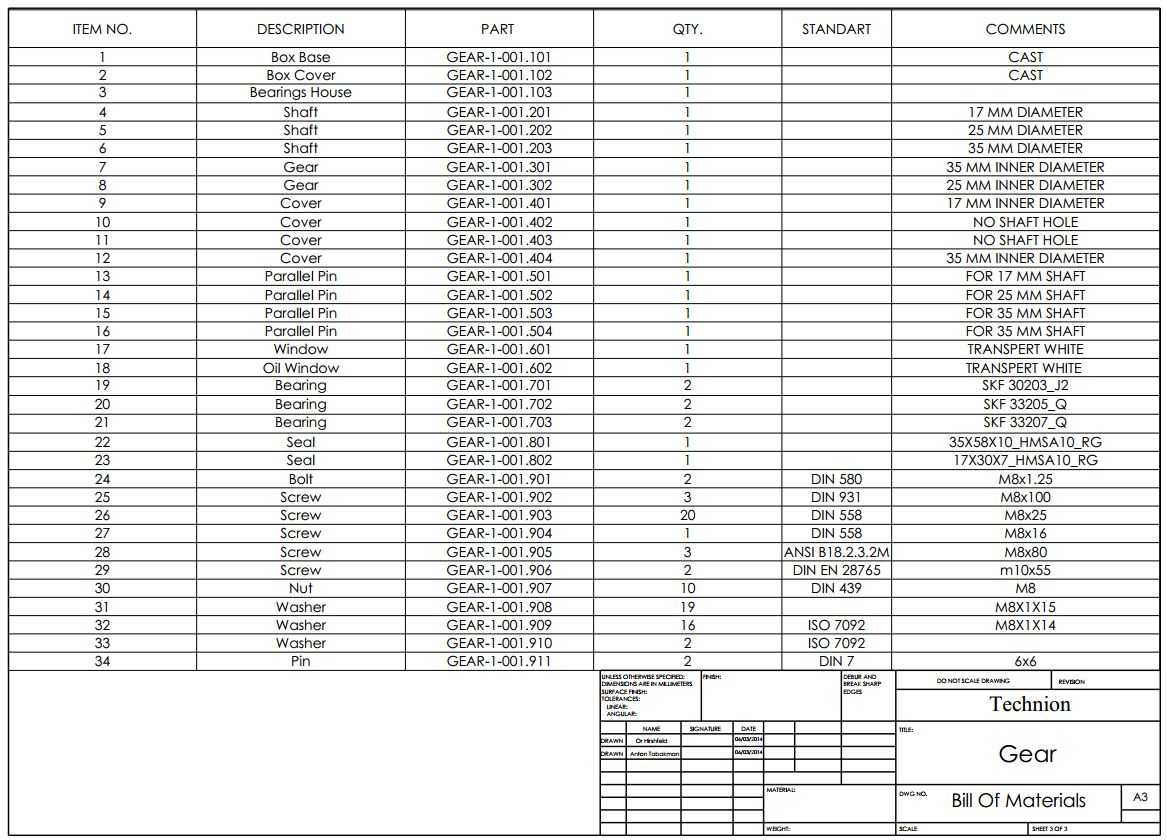

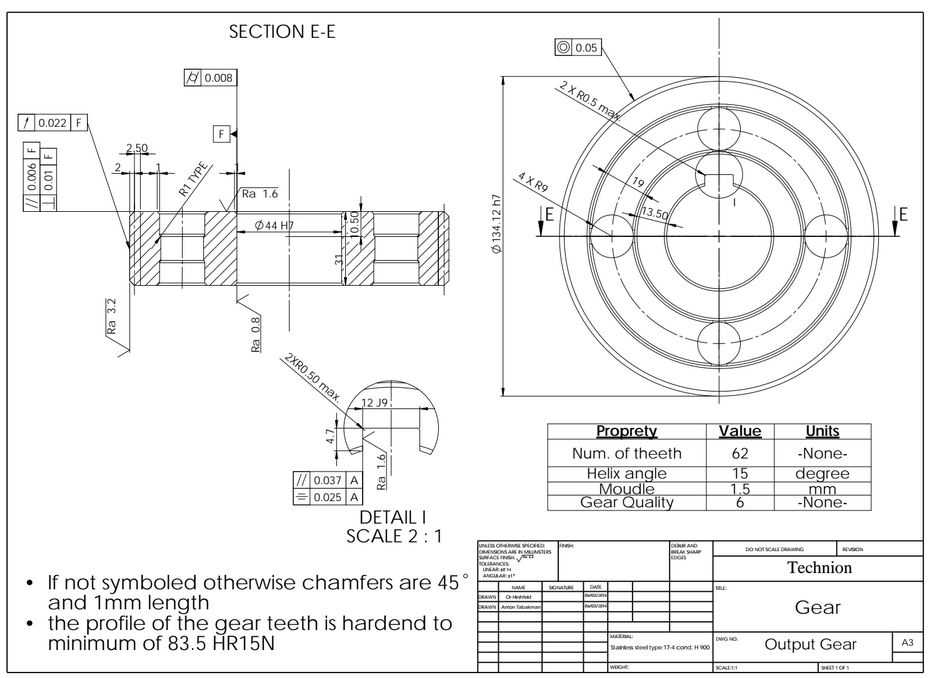

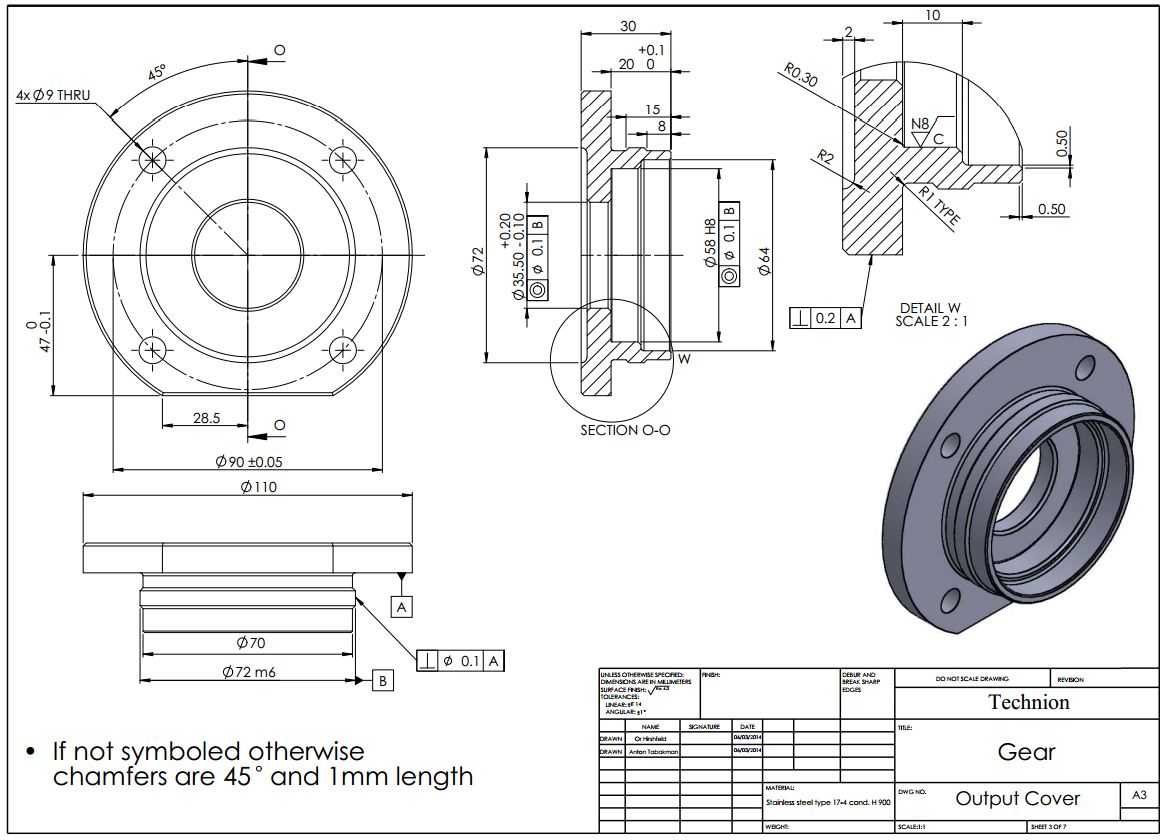

这款双齿轮减速传动箱主要面向连续作业的工业生产线场景，可适配轻工装配、物料输送、零部件加工等多类产线的动力传输需求，安装在动力源与执行终端之间，承担转速匹配、扭矩放大的核心作用，能够将原动机输出的高转速低扭矩动力，转换为产线作业端所需的低转速大扭矩动力，保障生产线各工位运行速度平稳、输出力矩充足，避免因动力不匹配出现的工位卡滞、负载不足、转速过快导致的工件损耗等问题。从功能特性来看，该传动箱采用两级直齿轮减速结构，传动效率高、运行噪音低，齿轮啮合间隙经过合理设计，既保证传动过程无明显回差，又避免过紧啮合带来的异常磨损与发热问题；箱体采用剖分式结构设计，上下箱盖通过螺栓紧固，密封性能可靠，可适配多尘、有少量切削液飞溅的车间生产环境，防止外部杂质进入箱体内磨损齿轮与轴承，同时避免内部润滑脂泄漏污染生产线物料。设计过程中，整体围绕产线紧凑安装的需求展开，输入轴与输出轴采用平行轴布局，轴系分别配置对应规格的深沟球轴承支撑，可承受径向载荷与少量轴向载荷，各轴端根据安装需求设计了不同直径的轴伸与轴孔，能够直接对接不同规格的联轴器、链轮或带轮，无需额外加装过渡转接件；箱体上预留的安装孔位采用标准化间距设计，可直接固定在生产线的型材机架或钢制安装底座上，无需现场二次打孔加工。从安装边界来看，该传动箱整体外形规整，无突出的不规则结构，输入轴端与输出轴端的轴伸长度经过优化，既保证传动件安装的锁紧空间，又不会过多占用产线的横向安装空间；箱体底部的安装平面平面度公差控制在合理范围，安装后可保证轴系与对接部件的同轴度，减少运行过程中的振动与轴承附加载荷。箱体内的齿轮、轴、紧固件、密封件均采用标准化选型，日常维护时可快速更换易损件，适配生产线长时间连续运行的维保需求，能够在常规工业环境下长期稳定运行，为生产线的动力传输提供可靠支撑。
