手动压胶式密封胶枪三维结构设计

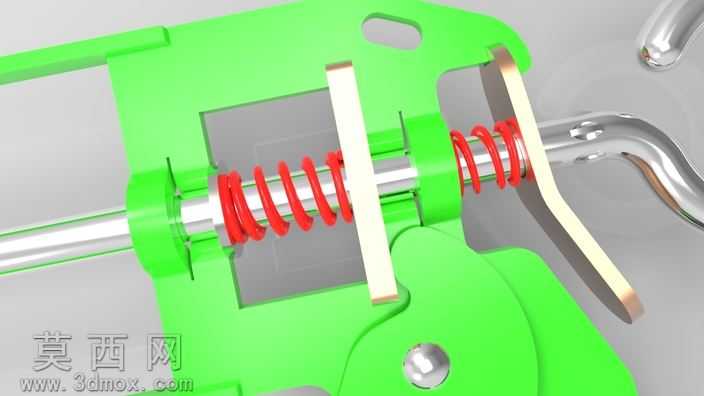

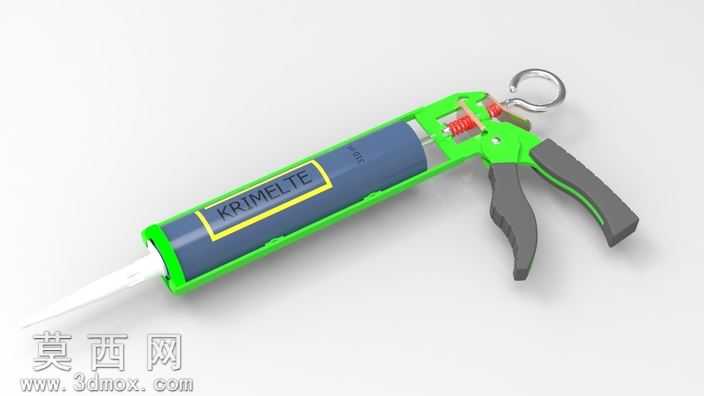

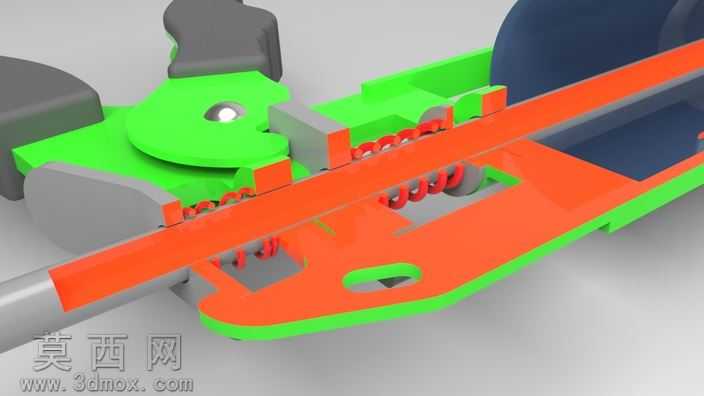

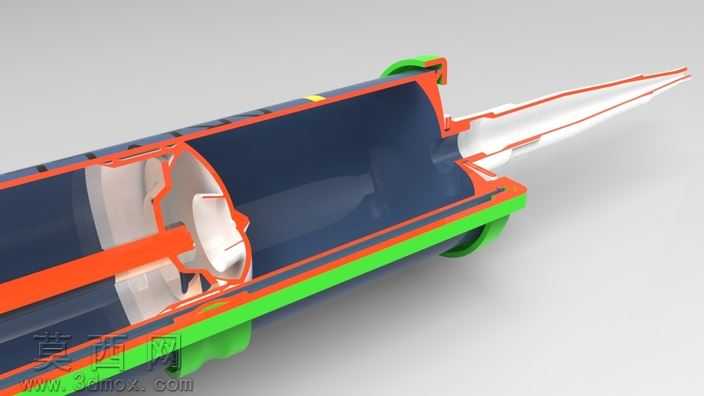

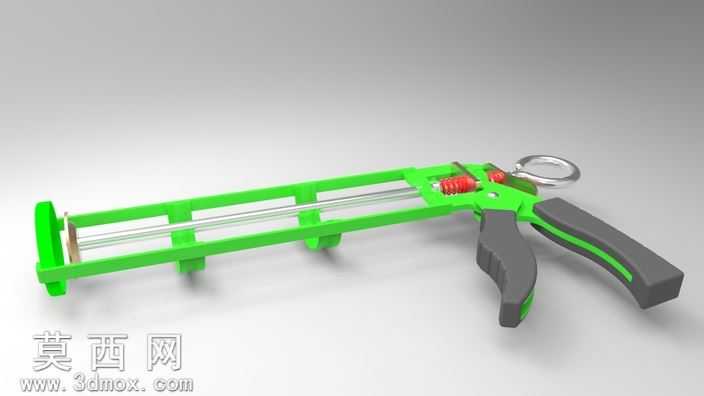

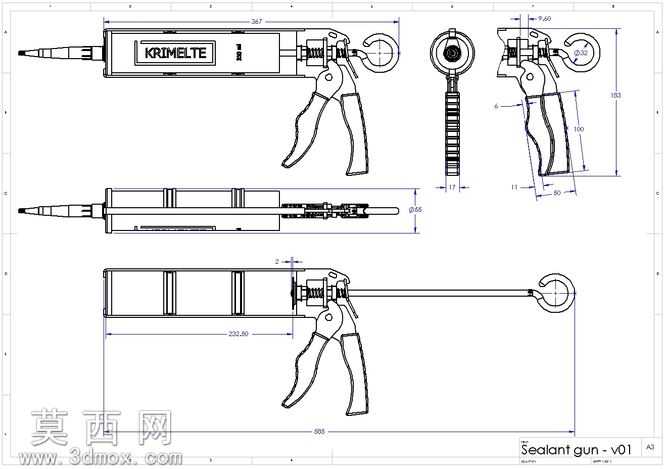

本作品为手动压胶式密封胶枪的三维参数化模型，整体采用SolidWorks2012完成全参数化建模，建模过程遵循自底向上的装配设计逻辑，先逐一完成单个零件的特征建模，再通过标准配合、高级配合完成整体装配约束，完整还原了手动胶枪的全部运动结构。模型整体结构分为枪身框架、推杆组件、扳机杠杆组件、复位弹簧、胶筒固定结构、出胶嘴以及尾部挂环几个核心部分，枪身主体框架采用亮绿色硬质工程塑料材质，建模时通过拉伸凸台、切除拉伸、圆角特征完成框架的镂空减重结构设计，既保证结构强度又控制整体重量；握持手柄部分采用深灰色包胶材质，建模时添加了符合人体工学的曲面弧度与防滑纹理特征，通过曲面扫描、加厚特征完成手柄的曲面造型，还原真实产品的握持手感。扳机部分采用杠杆式省力结构设计，通过铰链配合实现扳机与枪身的转动连接，扳机与推杆之间设计了棘轮式进给结构，建模时通过齿形特征的精准绘制，还原扣动扳机时推杆单向推进、松开扳机时自动复位的运动逻辑，复位弹簧采用螺旋扫描特征完成建模，添加了真实的弹簧螺距、圈数参数，可在装配体运动仿真中实现弹簧的压缩与回弹效果。胶筒固定结构可适配标准规格的密封胶筒，模型中附带的蓝色胶筒通过旋转凸台特征完成主体建模，表面添加了包覆特征模拟产品标识文字，胶筒前端的白色出胶嘴采用锥形扫描特征建模，还原尖嘴出胶的结构形态。渲染阶段采用Keyshot完成材质与场景搭建，为塑料部件添加了对应的漫反射、粗糙度参数，金属弹簧、挂环部件添加了金属反射材质，出胶嘴部分添加了半透明塑料材质效果，通过三点布光方案突出模型的结构轮廓与材质质感，整体模型无干涉特征，可直接用于工程出图、运动仿真以及3D打印验证，完整还原了手动密封胶枪的工作原理与结构细节，对于手动五金工具的结构设计参考具有实际价值。
