带快插接头的齿条式气动执行组件

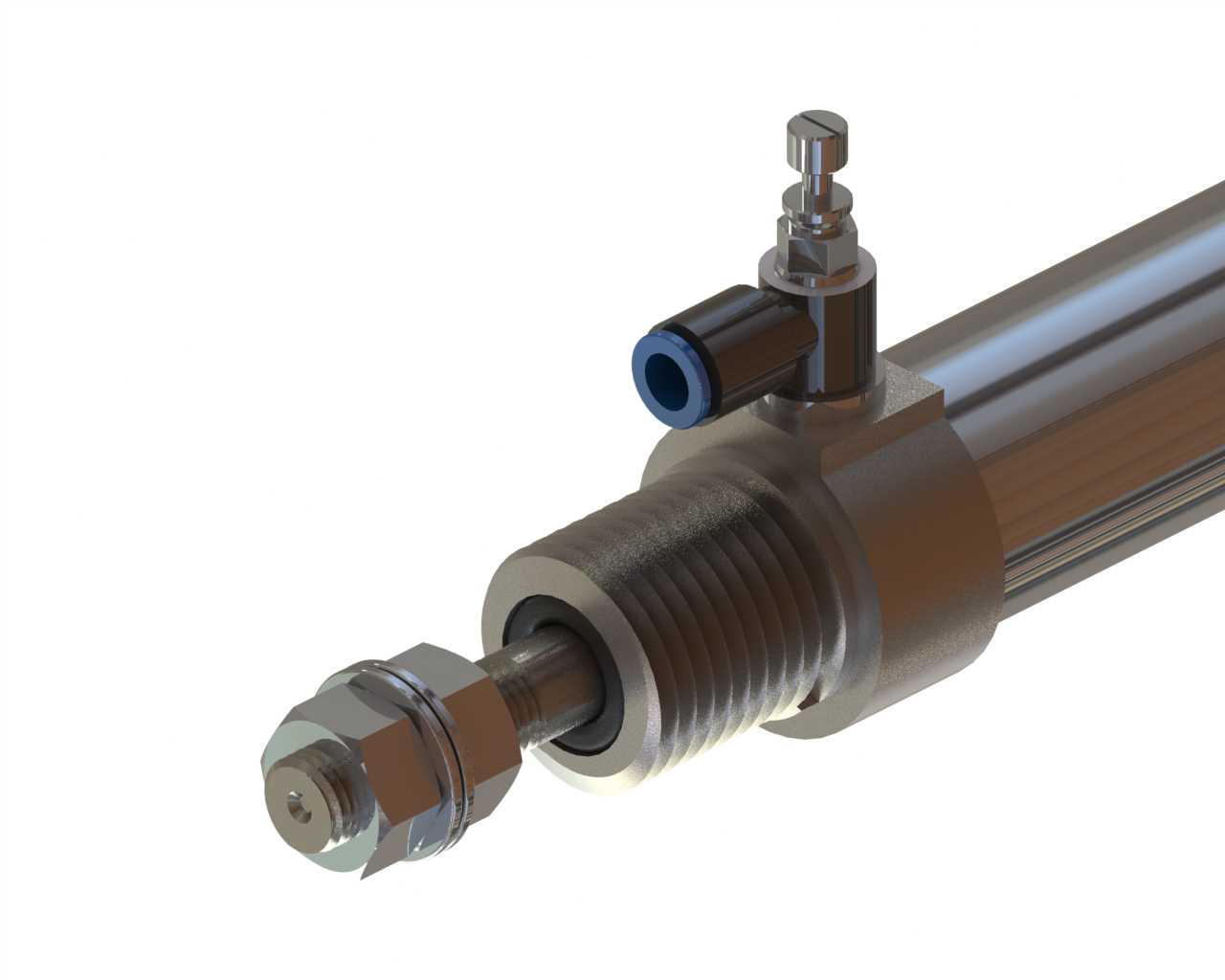

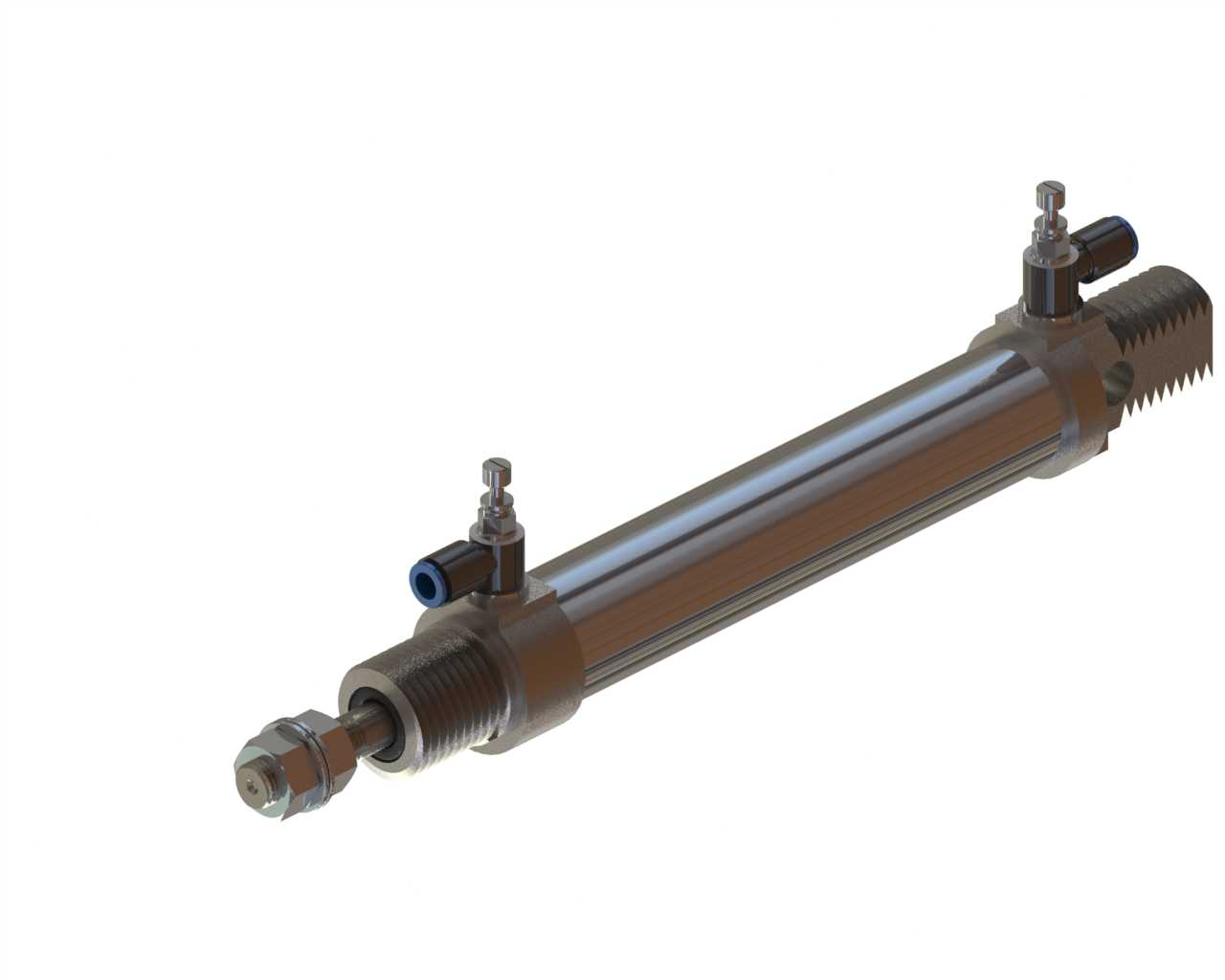

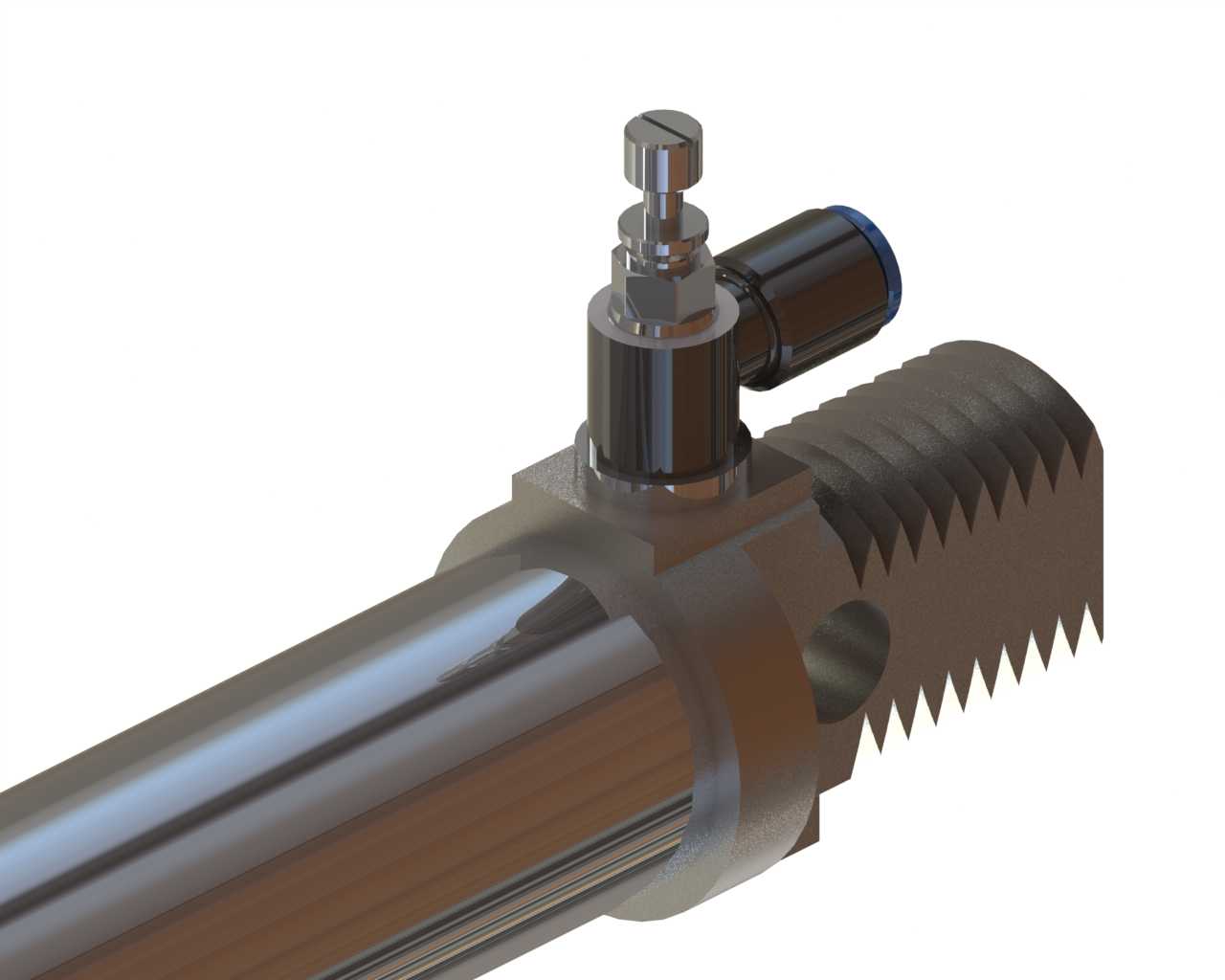

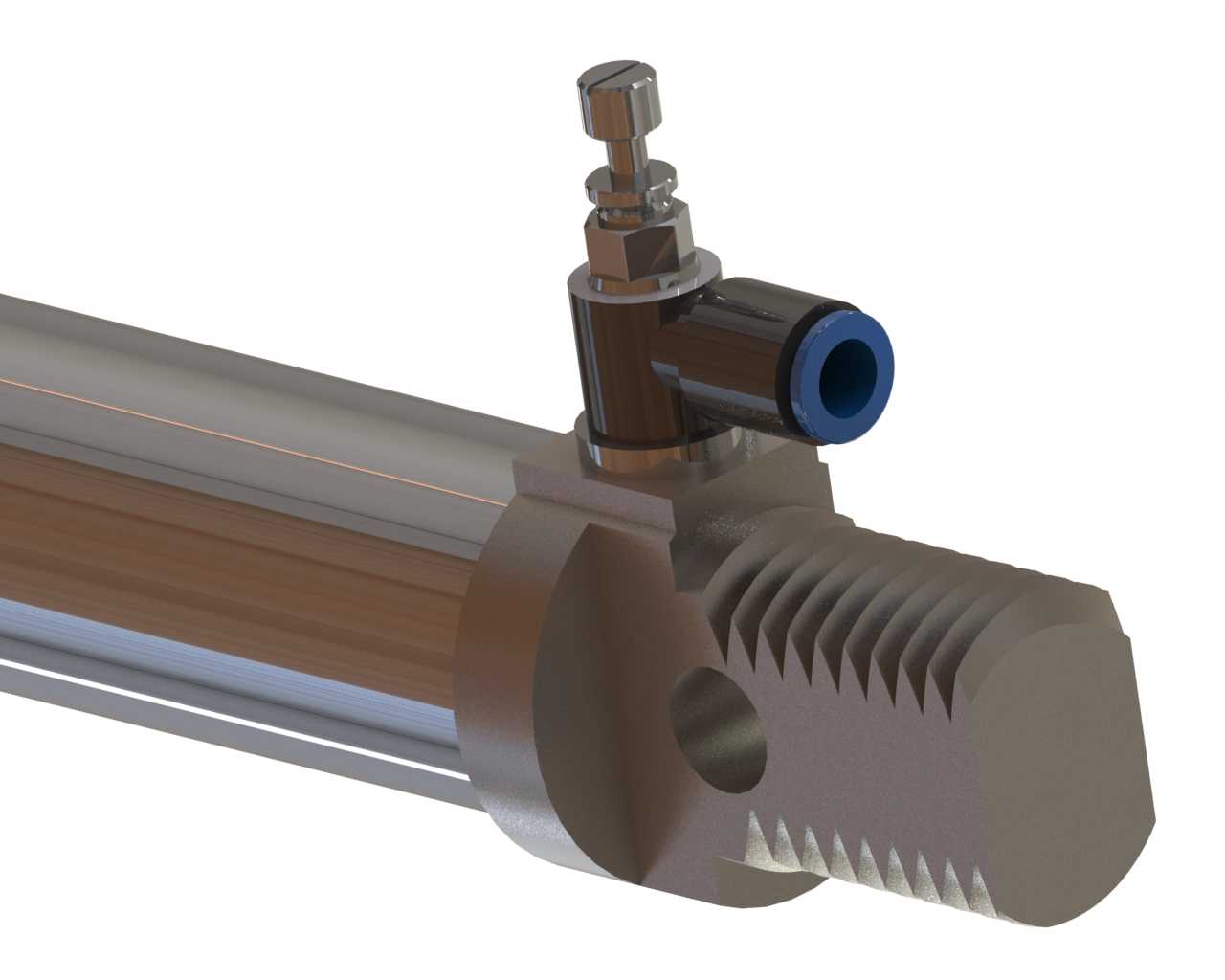

该气动执行组件广泛应用于轻工自动化生产线、小型物料分拣工位、夹具切换机构以及非标自动化设备的直线往复驱动场景，可将压缩空气的压力能转化为齿条部件的直线机械动能，为末端执行机构提供稳定的推拉力输出，适配短行程、高频次往复动作的工位需求，在电子元件装配、包装物料推送、小型工件夹紧等场景中可替代复杂的电机丝杠驱动结构，降低设备整体的搭建与维护成本。组件采用缸筒与齿条输出端一体化集成的结构设计，缸体部分采用圆形截面的硬质铝合金型材作为主体，内壁做高精度珩磨处理，保证活塞运行的顺滑度与气密性，减少长期运行后的内泄问题；输出端采用带啮合齿形的齿条结构，齿形经过精密铣削加工，可直接与配套齿轮啮合实现旋转动力输出，也可直接连接负载完成直线推送动作，齿条端部预留的铰接孔可适配销接式安装，满足不同安装姿态的连接需求。气路连接端采用侧装式快插接头设计，接头集成了节流调节结构，可通过顶部的调节旋钮调整进出气的流量大小，从而控制齿条的伸出与缩回速度，避免动作过快产生的冲击噪音与部件损耗，快插接口采用标准气动快插结构，可直接适配常规外径的气动软管，无需额外缠绕密封带即可完成可靠连接，大幅缩短设备气路的装配调试周期。设计过程中充分考虑了安装边界的适配性，缸体外部预留的环形安装槽可搭配抱箍式安装支架完成固定，无需在缸体上额外加工安装孔，可根据实际工位需求灵活调整安装位置，齿条的伸出长度可通过接头处的节流阀配合外部限位块进行精准调节，避免行程过位造成的部件碰撞损坏；整体结构紧凑，径向尺寸控制在较小范围内，可安装在设备内部狭窄的安装空间中，输出端的齿形结构做了倒角处理，装配时可快速与配套齿轮完成啮合对位，降低现场装配的对位难度。组件的所有外露金属部件均做了防锈氧化处理，可适配常规工业车间的使用环境，接头部分的密封件采用耐磨损的丁腈橡胶材质，长期往复动作下仍能保持可靠的密封性能，减少日常维护的频次。
