家用真空吸尘器内置过滤组件结构设计

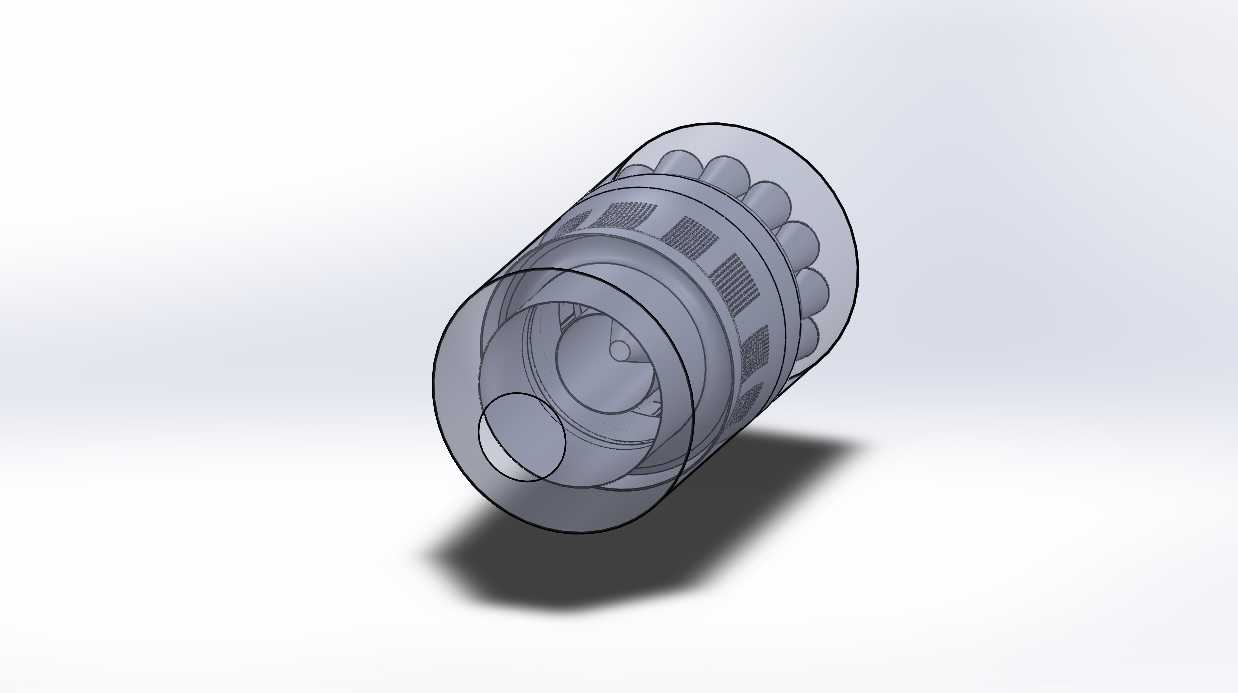

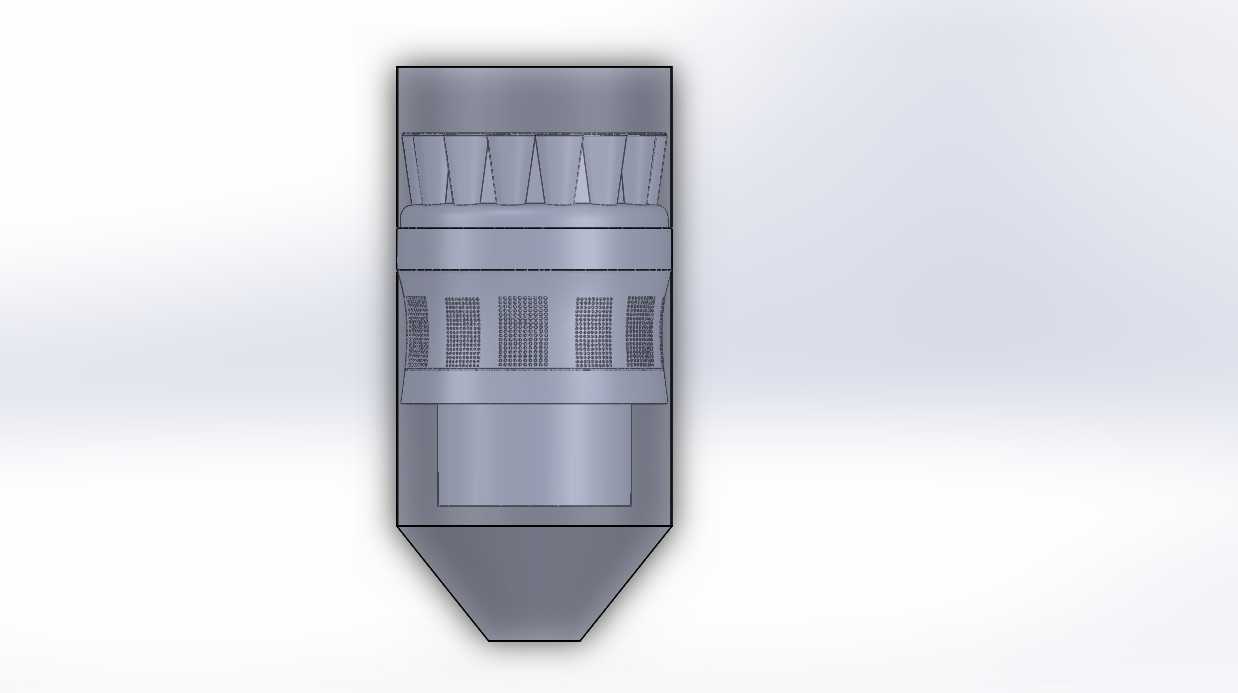

这款过滤组件是家用手持真空吸尘器的核心功能部件，主要应用于日常家居清洁场景，适配立式、手持类无线或有线吸尘器产品，承担尘气分离、拦截细尘与过敏原的核心作用，是决定吸尘器清洁效果、排风洁净度的关键结构。在实际使用过程中，含尘气流从吸尘口进入设备尘杯后，会首先经过该过滤组件完成多级分离：外层的格栅结构先拦截毛发、大颗粒碎屑等大尺寸杂物，中层的细密滤网结构进一步过滤PM级细尘、尘螨排泄物等微小颗粒物，内层的锥状导流结构引导气流形成稳定旋流，在不额外增加风阻的前提下提升尘气分离效率，避免细尘随排风二次溢出到室内环境，同时减少细尘对后端电机叶轮的磨损，延长主机的使用寿命。设计过程中优先考虑了风阻与过滤效率的平衡，整体采用同轴阶梯式圆柱布局，外层格栅做了等距通槽设计，既保证足够的进风通流面积，又能对大尺寸杂物形成有效拦截；中层滤网采用周向环绕布置，最大化过滤接触面积，降低单位面积的透风风速，减少滤网堵塞速度，延长单次清洁的连续使用时长；底部锥状结构做了顺滑的弧面过渡，引导分离后的尘粒沿锥面滑落至尘杯底部储尘区域，避免尘粒在滤网表面持续堆积造成吸力衰减。从安装边界来看，整体为同轴回转体结构，外径适配常规手持吸尘器的尘杯内径，上下端设置有定位卡合台阶，可直接卡入尘杯内部的固定卡槽，无需额外紧固件即可完成安装，拆卸清理时只需按压解锁卡扣即可取出组件，可直接用水冲洗表面附着的尘垢，晾干后即可重复使用，日常维护操作十分便捷。结构上各段采用等壁厚设计，既满足注塑成型的工艺要求，避免出现缩痕、填充不足等成型缺陷，又能保证组件整体的结构强度，在日常拆装、冲洗过程中不易出现变形、断裂问题。同时各层级之间的衔接处做了密封止口设计，避免含尘气流从组件衔接缝隙处短路溢出，保证所有进入主机的气流都经过完整的过滤流程，有效提升设备的整体过滤精度，满足家庭环境中针对浮尘、宠物毛发、花粉等常见清洁对象的处理需求，适配有老人、孩童、易过敏人群的家庭清洁使用场景。
