单塔斜拉式悬索桥梁三维建模设计

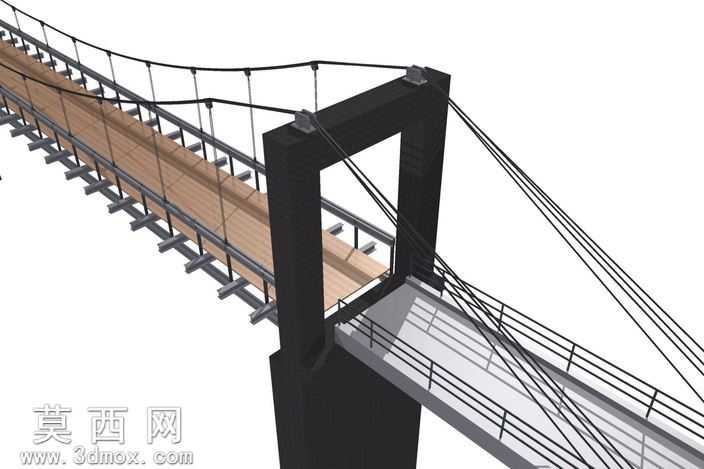

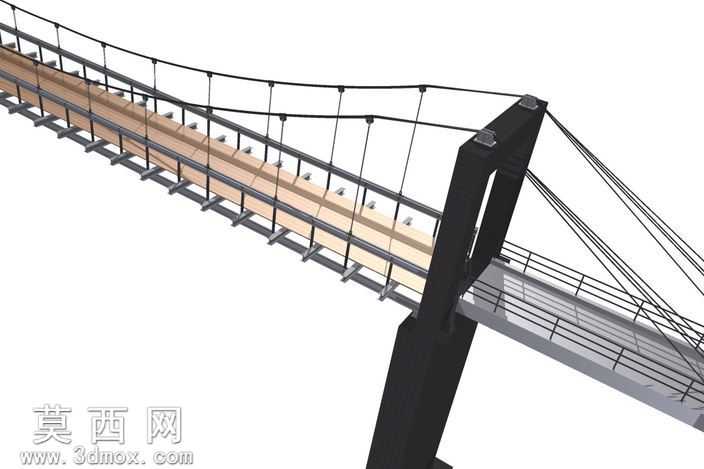

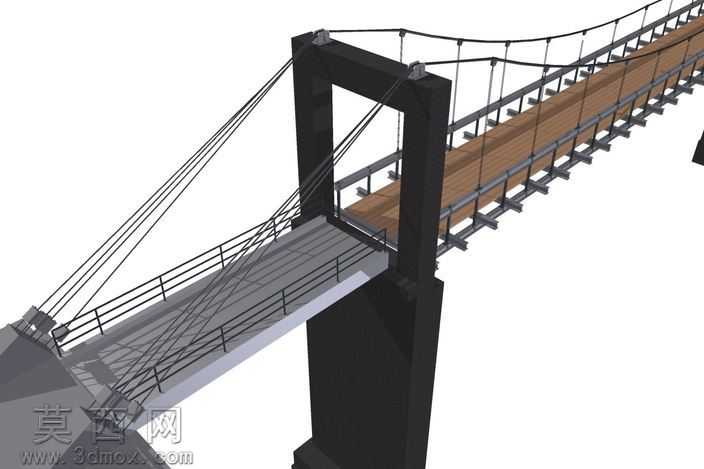

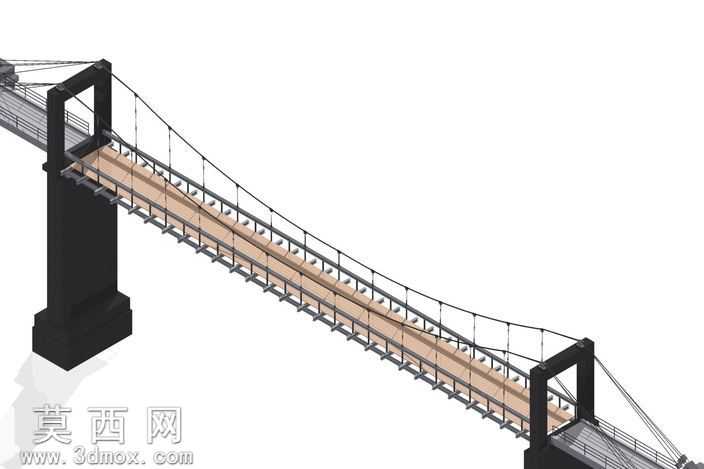

本作品为单塔斜拉悬索桥的三维建模成果，建模过程依托三维设计软件完成全结构参数化搭建，首先从桥梁整体布局规划入手，确定主塔的倾斜角度、桥面的线性走向、主缆的垂度参数，先以基准面、基准轴搭建全模型的定位骨架，确保各部件的装配位置精准对齐，避免后续建模出现结构错位问题。主塔部分采用实体拉伸结合倒角、拔模特征完成造型，还原了主塔厚重的混凝土质感结构，塔身上的索鞍锚固位置做了精细化的凹槽与凸台设计，精准还原拉索与主塔的连接节点结构，保证结构逻辑符合真实桥梁的力学传递路径。桥面部分采用分层建模逻辑，最下层为桥梁承重梁结构，通过阵列特征完成横向加劲肋的均匀排布，中层为桥面板实体，上层做了桥面铺装的分层材质区分，两侧的护栏采用线性阵列结合薄壁拉伸特征完成，还原了护栏杆件的等距排布结构，同时对护栏与桥面的连接基座做了细节刻画，避免结构出现悬浮错位的问题。拉索系统分为主缆与吊索两部分，主缆采用扫掠特征沿预设的悬链线路径生成，还原主缆自然下垂的线性形态，吊索采用等距阵列方式排布，每根吊索的两端分别做了与主缆、桥面的锚固连接结构，避免拉索与主体结构出现穿模问题，同时通过调整不同位置吊索的长度参数，匹配主缆的垂度变化与桥面的线性走向，让整体拉索系统的受力逻辑更贴合真实悬索桥的设计规范。材质渲染阶段，主塔与桥面承重结构赋予哑光深灰色混凝土材质，调整材质的粗糙度参数还原混凝土表面的哑光颗粒质感，桥面板赋予浅棕色沥青铺装材质，拉索赋予高反光的黑色金属钢缆材质，调整环境光与反射参数，让钢缆的金属光泽在渲染效果中自然呈现，护栏部分赋予浅灰色金属材质，与桥面结构形成清晰的材质区分。整体建模过程严格遵循真实桥梁的结构比例，所有部件的尺寸参数均参考常规悬索桥的设计比例设置，没有出现结构比例失调的问题，各连接节点的细节刻画完整，既还原了悬索桥的整体外观形态，也清晰呈现了桥梁内部的承重结构逻辑，可用于桥梁结构展示、工程教学演示等场景，建模过程中对重复结构大量采用参数化阵列、特征镜像的方式完成，方便后续对桥梁的跨径、塔高、索距等参数进行调整修改，具备一定的参数化编辑能力。
