直流插孔式板载同轴电源连接座

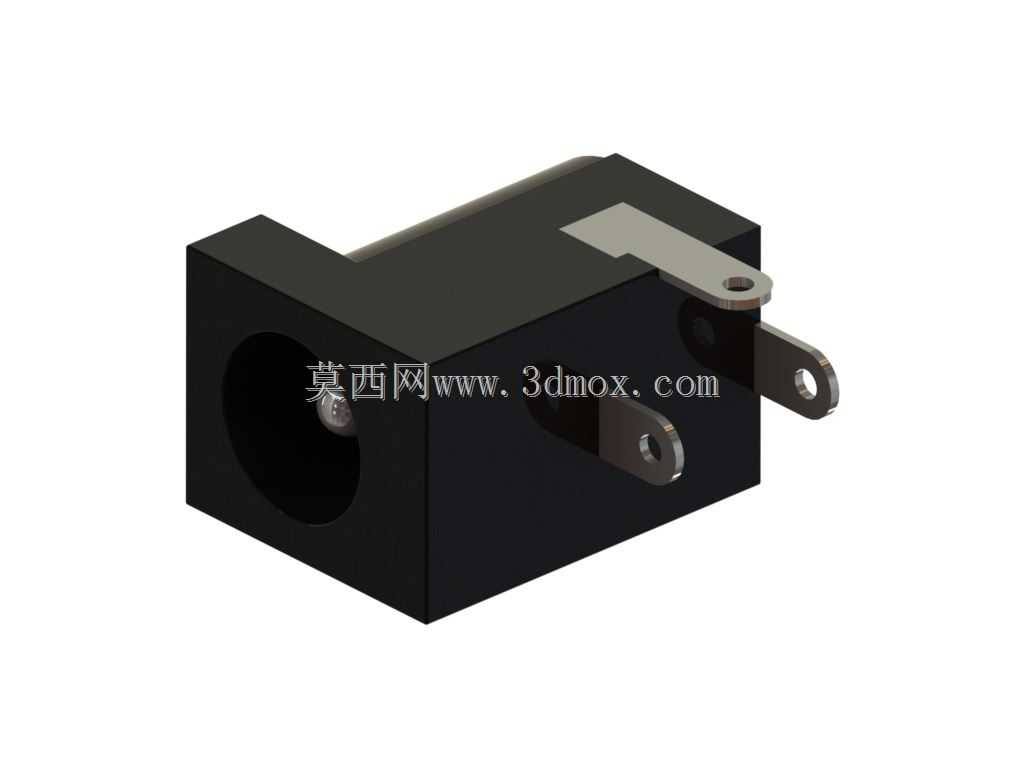

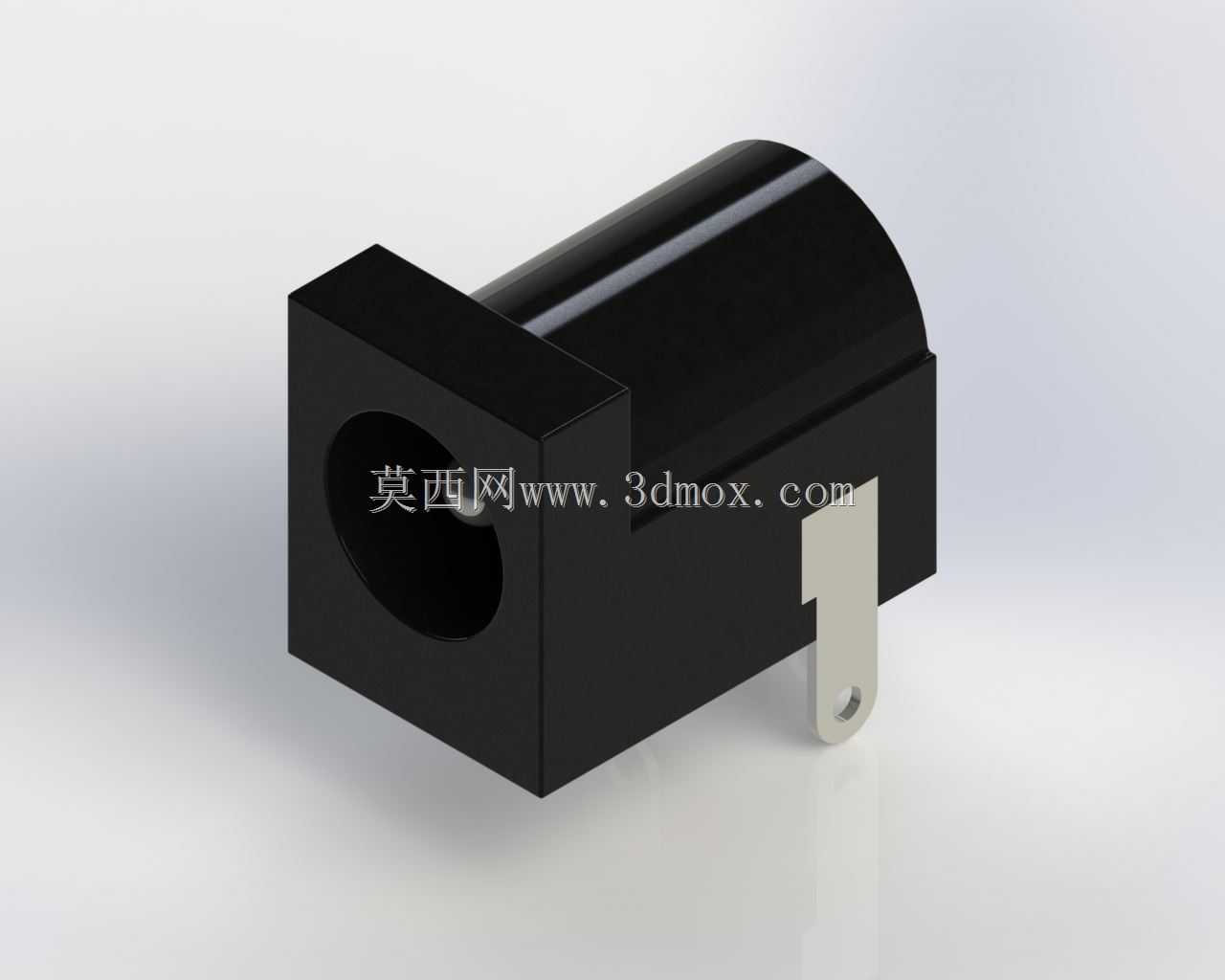

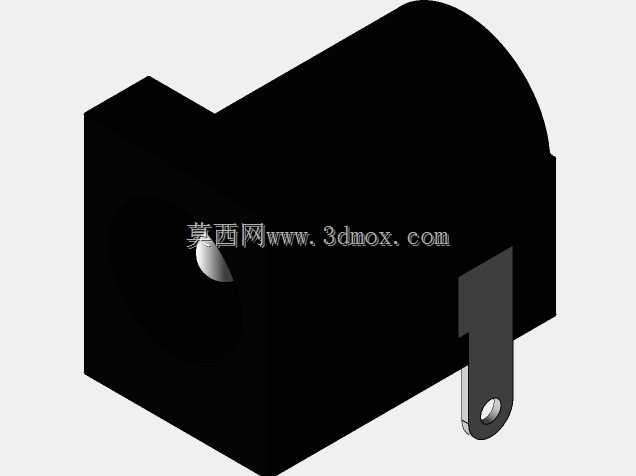

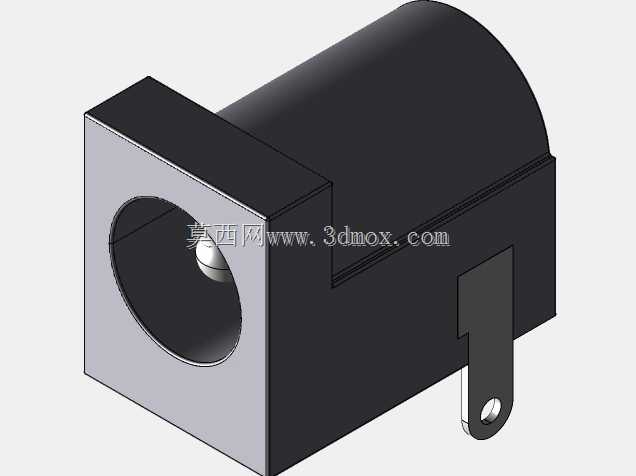

这款直流插孔式同轴连接座是低压直流供电场景中应用极为广泛的板载接插部件，常见于消费类电子、小型工控板卡、便携数码设备、桌面小型电器的供电输入端口位置，承担着外接直流电源与设备内部电路之间的电力传输衔接作用，能够在频繁插拔的使用场景下保持稳定的接触导通性能，避免供电接触不良导致的设备重启、供电中断等问题。从功能特性来看，该连接座采用同轴结构设计，外层为负极接触壳体，中心插孔为正极接触端，自带的单引脚定位焊脚既可以在波峰焊工序中与PCB板形成牢固的机械固定，也能作为负极导通引脚参与电路连接，插孔内部内置弹性接触簧片，适配对应规格的直流插头插入后，可形成多面贴合的导通接触，降低接触电阻，减少大电流通过时的发热问题，同时壳体采用绝缘耐高温的工程塑料注塑成型，能够耐受焊接时的高温冲击，不会出现壳体变形、引脚移位的问题。在设计思路上，这款连接座优先考虑了板载安装的空间适配性，主体采用方块状基座搭配圆柱形同轴插套的组合结构，方块基座的平面可以紧密贴合PCB板面，不会出现安装后晃动歪斜的问题，圆柱形插套的轴向与PCB板面平行，适配侧插式的电源走线布局，避免电源插头垂直于板面安装时突出设备外壳过多、容易受外力磕碰折断的问题，外露的焊脚采用平直带定位孔的结构，既可以手工焊接也能适配自动化波峰焊工艺，焊脚与基座结合处做了防溢胶挡边设计，避免焊接时焊锡渗入插孔内部导致接触失效。从外形尺寸与安装边界来看，该连接座的方块基座边长适配常规小功率设备的面板开孔尺寸，基座高度与PCB板上周边元件的安全高度匹配，不会与相邻的电容、电阻等元件产生空间干涉，圆柱形插套的外径与面板开孔的公差配合经过优化，安装后插套与面板开孔之间缝隙均匀，既不会出现装配卡滞也不会出现松动晃荡的问题，焊脚的伸出长度适配常规厚度的PCB板，焊接后焊锡不会穿透PCB板背面影响其他元件贴装，插套的插孔深度经过精准设计，插头插入后既可以保证足够的接触深度，也不会出现插头顶到插孔底部导致内部簧片变形的问题，整体安装边界紧凑，能够在狭小的板卡空间内完成布局，不会占用过多的PCB布线空间。
