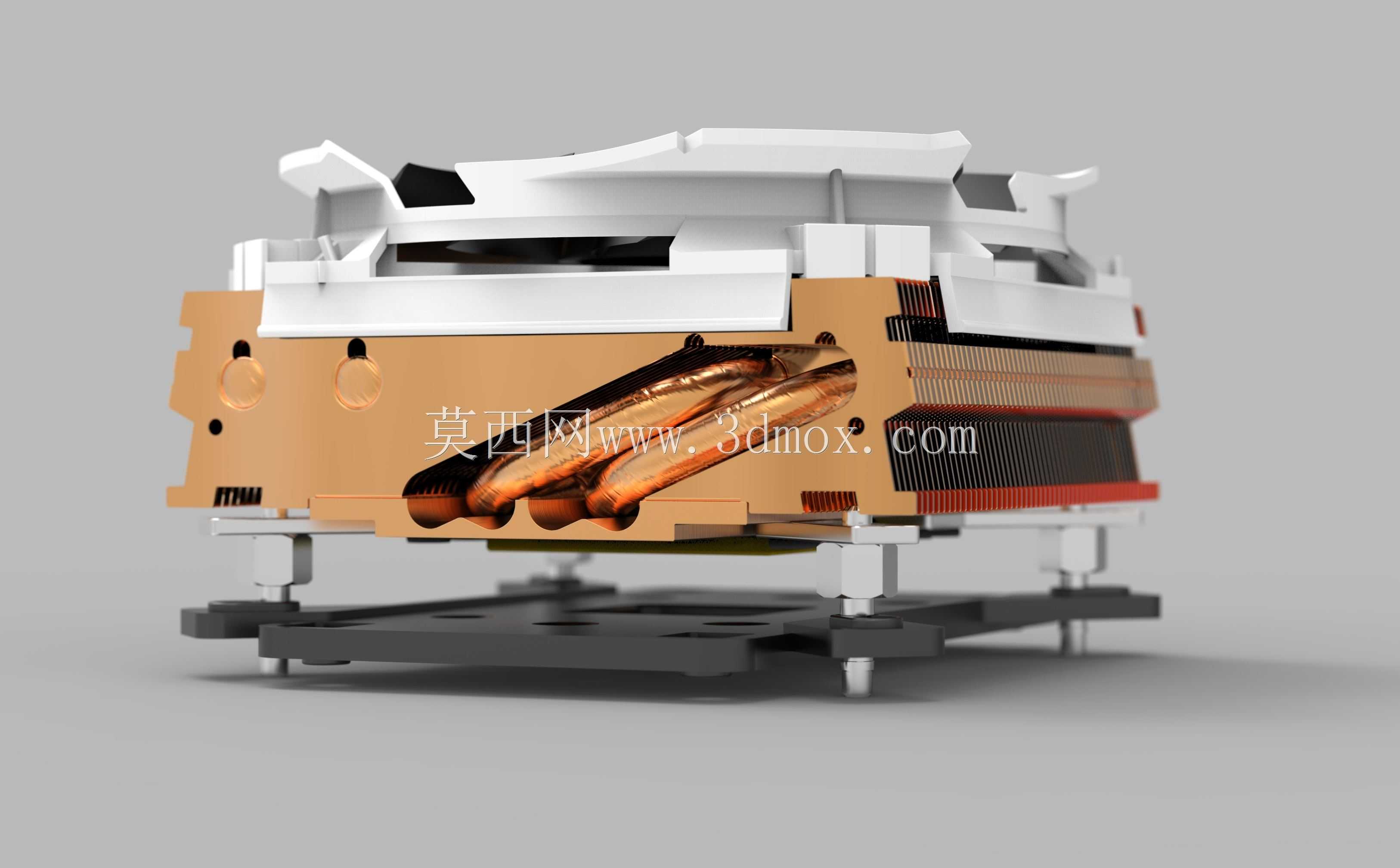

下压式全铜CPU风冷散热装置结构设计

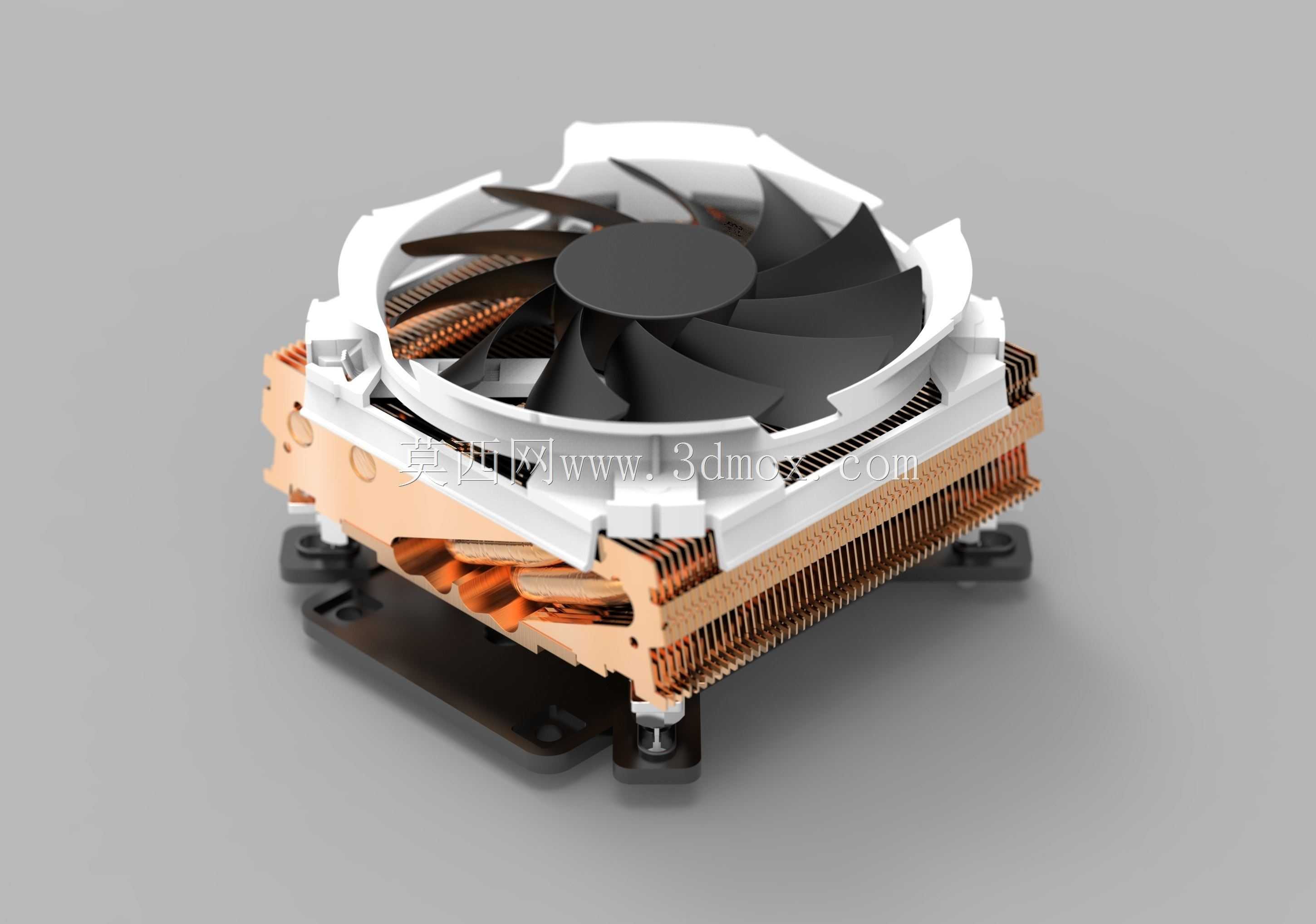

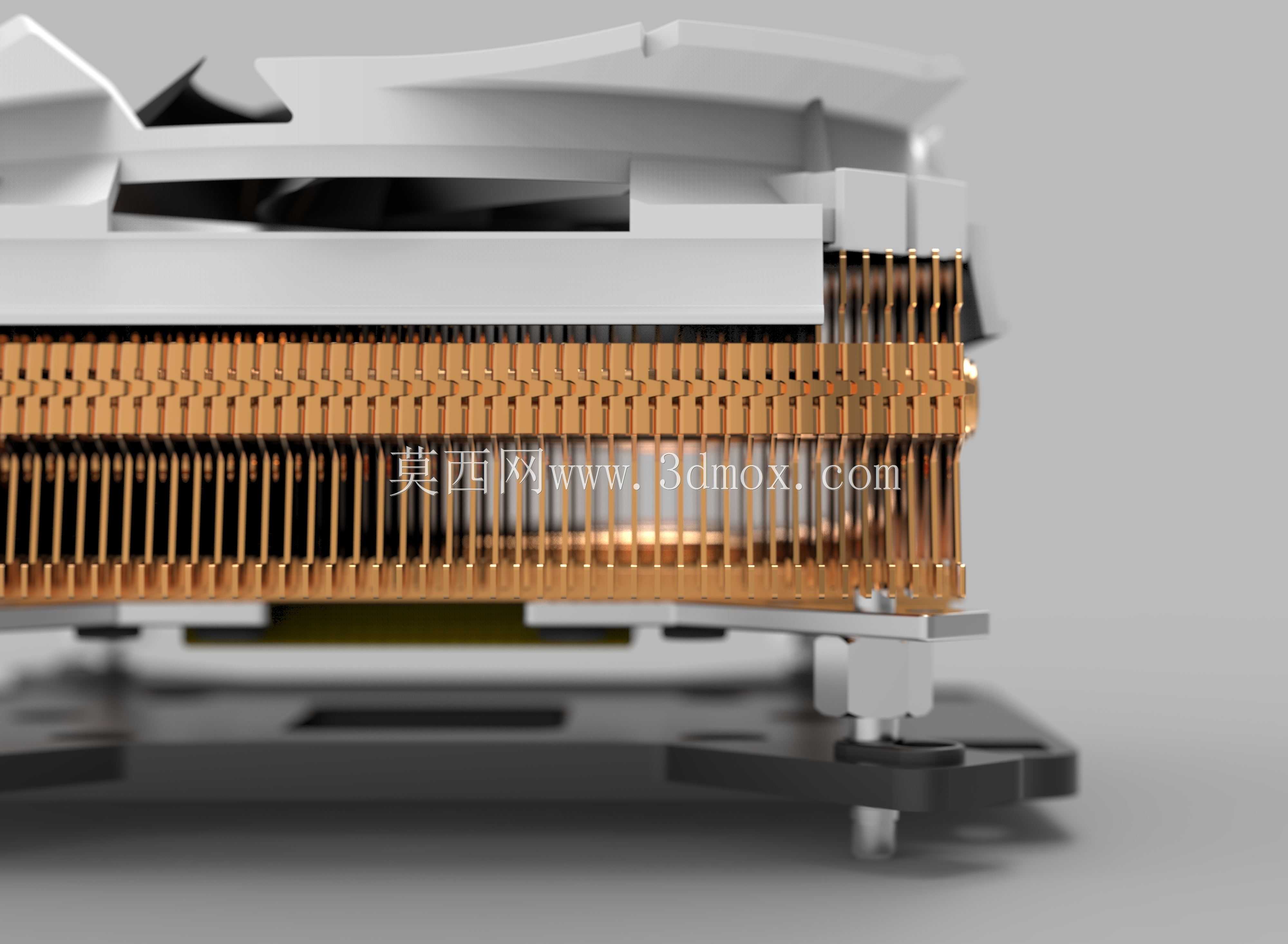

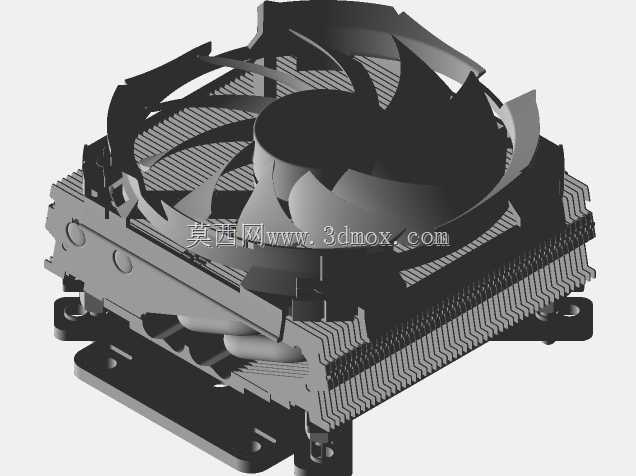

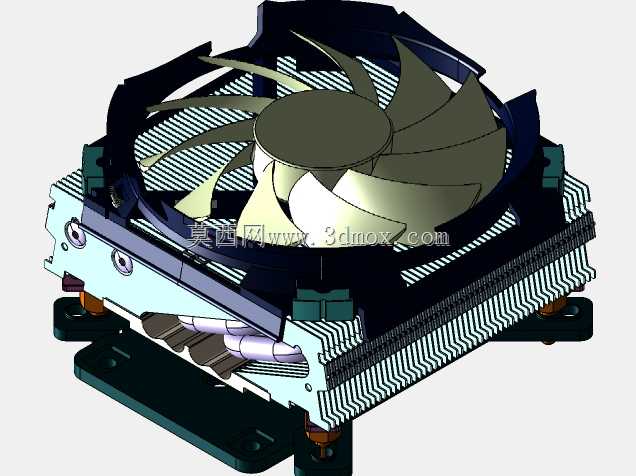

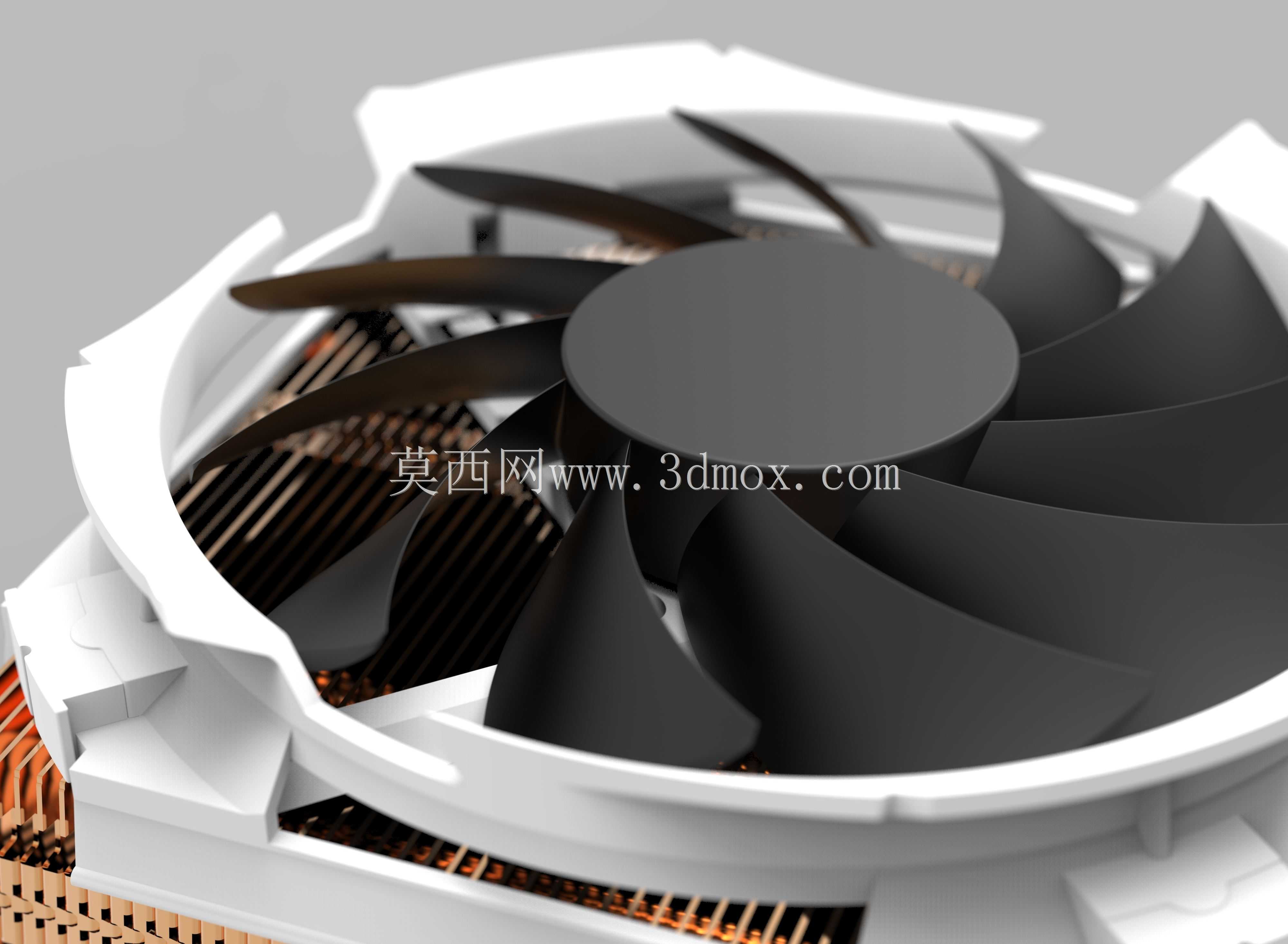

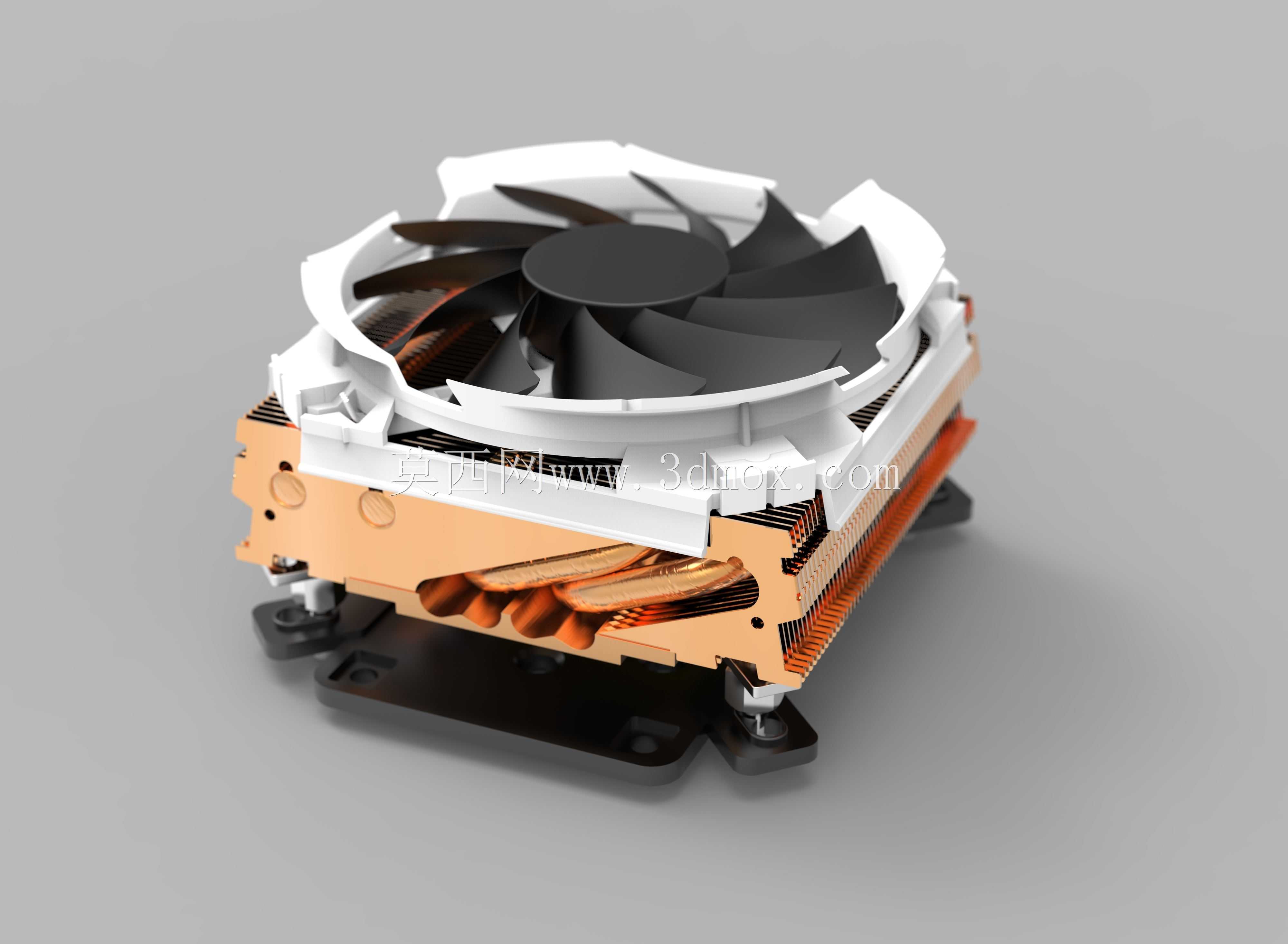

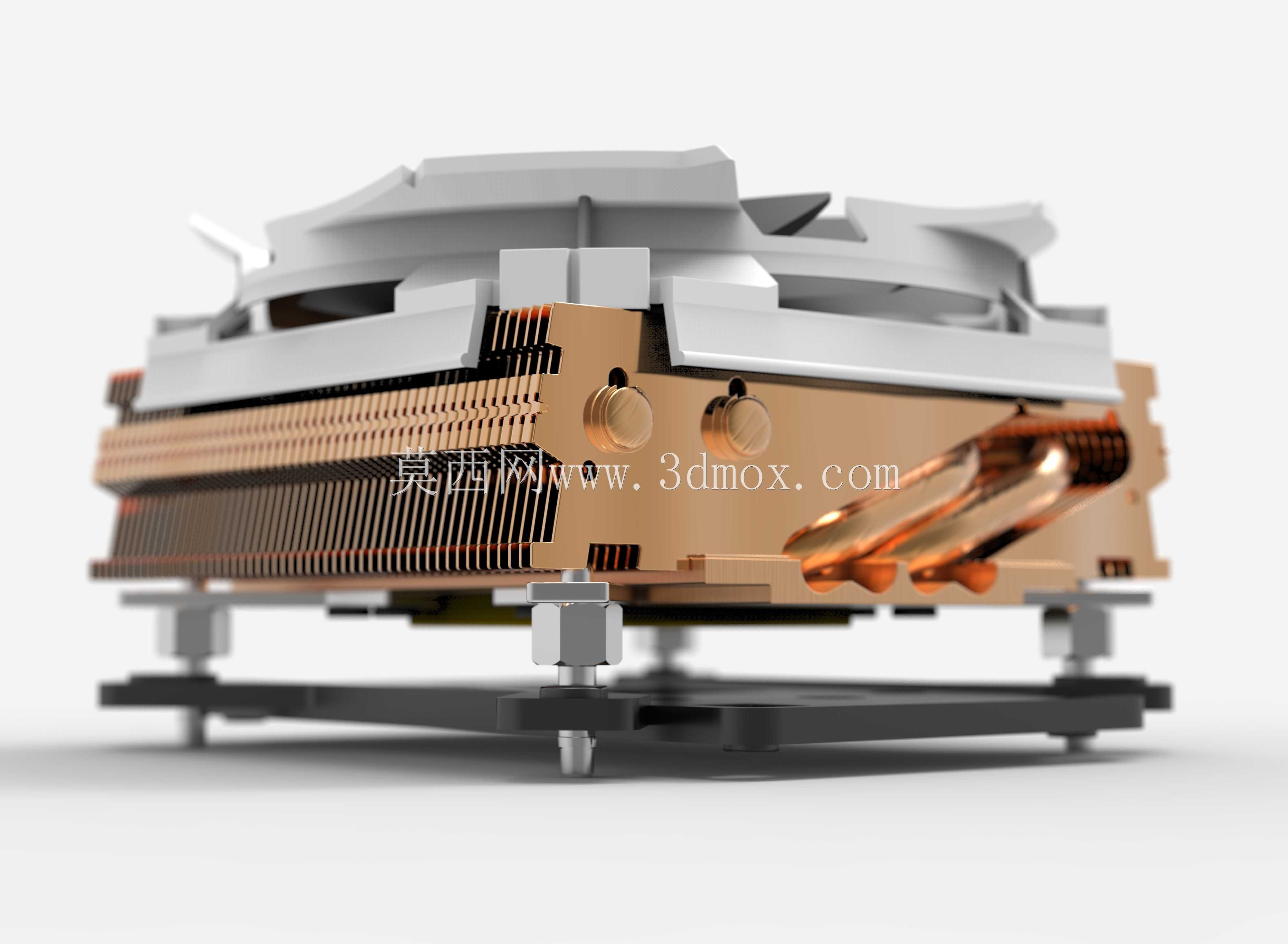

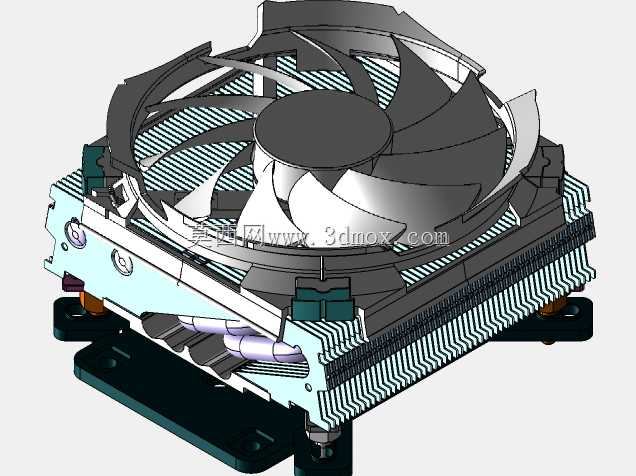

这款下压式风冷散热装置主要面向紧凑型台式计算机、ITX迷你主机、薄型工控机等对安装空间有严格限制的计算设备场景，核心作用是将CPU运行过程中产生的热量快速传导并散发到机箱内部空气流中，避免处理器因积热出现降频、卡顿甚至硬件损坏的问题，能够适配桌面办公、轻度创作、嵌入式工控等多种低中功耗计算平台的散热需求。在功能特性设计上，该装置采用全铜材质作为导热核心基底与鳍片主体，利用铜金属高导热系数的特性，缩短热量从CPU顶盖到散热鳍片的传导路径，相比铝质散热结构拥有更高的热传导效率；搭配的离心式扇叶采用曲面弧度优化设计，在有限的厚度空间内实现更大的风压输出，气流不仅可以垂直吹透鳍片带走核心热量，还能向四周扩散覆盖主板CPU周边的供电模块、内存颗粒等发热元件，实现区域内的同步辅助散热，解决小机箱内部气流循环不足的痛点。从设计思路来看，整体采用超薄下压式布局，完全规避了塔式侧吹散热器对内存安装位、机箱侧板空间的侵占问题，结构上从下到上依次设置带减震垫的安装扣具、纯铜导热底座、密集穿制铜鳍片阵列、内嵌式散热风扇与顶部导流外框，所有部件的堆叠都严格控制垂直高度，扣具位置做了内收避让设计，不会与主板上的高马甲内存、主板散热装甲产生安装干涉；鳍片采用细密等距排布工艺，在有限的体积内最大化拓展散热接触面积，鳍片边缘做了钝化卷边处理，避免生产装配过程中出现割手问题，同时也能减少气流穿过时的紊流噪音。在安装边界与尺寸控制上，整体结构的长宽尺寸完全适配主流消费级主板的CPU安装孔位标准，兼容多代桌面级处理器的安装规范，底部的固定脚位设置了弹性缓冲结构，安装时可以通过压力调节保证散热底座与CPU顶盖完全贴合，不会出现压力不均导致的导热间隙；垂直厚度控制在超薄机箱的兼容范围内，不需要额外加高机箱侧板即可完成安装，供电接线采用标准风扇接口，可直接插接在主板对应的风扇插针上，支持主板根据CPU温度自动调节风扇转速，在低负载场景下降低运行噪音，实现散热效率与静音表现的平衡。
