树莓派3B+单板计算机结构设计

这款树莓派3B+单板计算机的三维结构设计，完整还原了实体硬件的全部布局细节，可直接用于嵌入式开发项目的结构适配、外壳定制、扩展模块对接等实际场景。在嵌入式开发、智能硬件原型制作、创客项目搭建、工业边缘控制节点部署等场景中，开发人员往往需要精准掌握开发板的接口位置、元件高度、安装孔位等参数，才能完成配套结构的设计与适配，避免出现接口遮挡、元件干涉、安装错位等问题，这款三维结构就为这类需求提供了精准的参考依据。

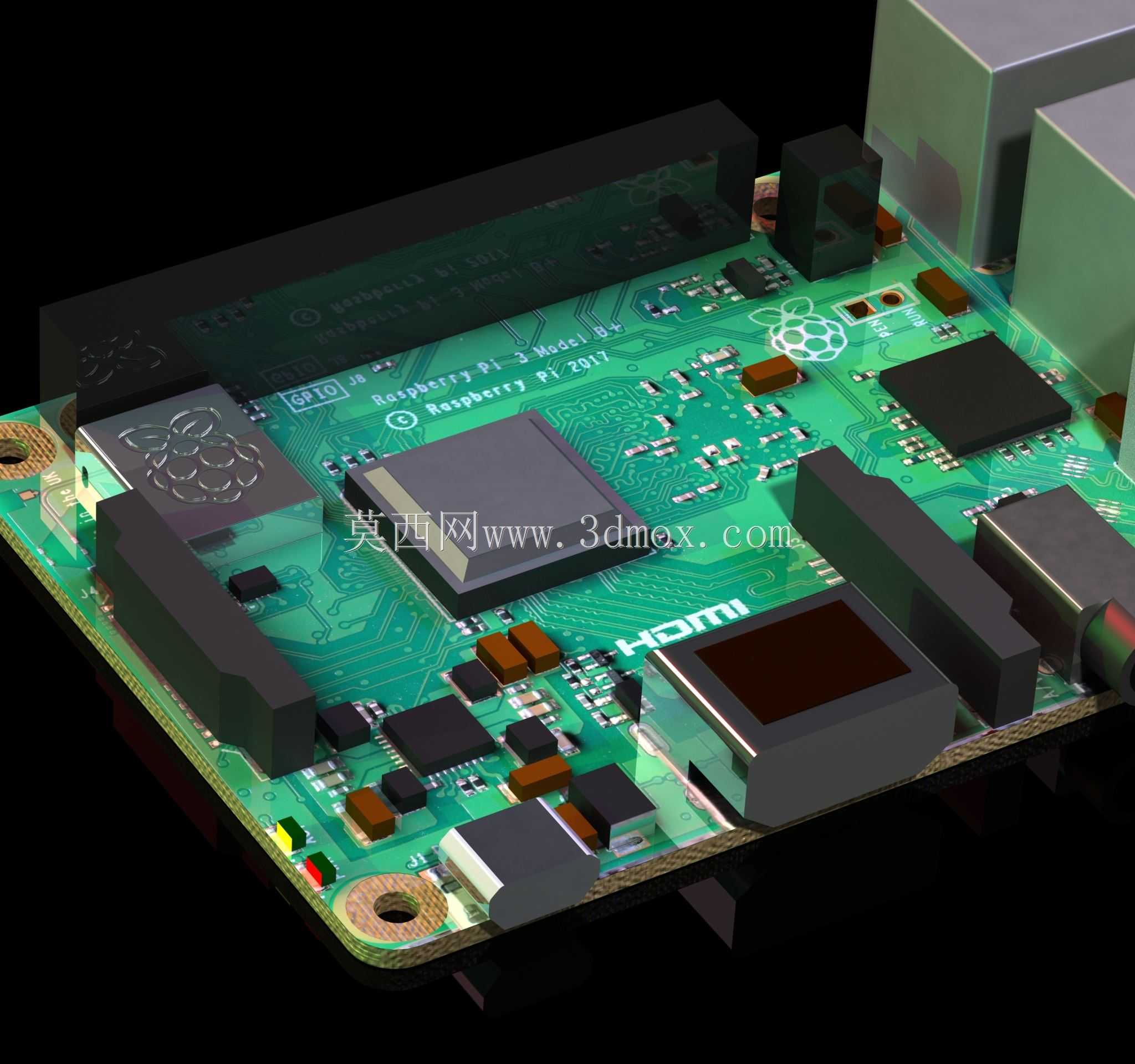

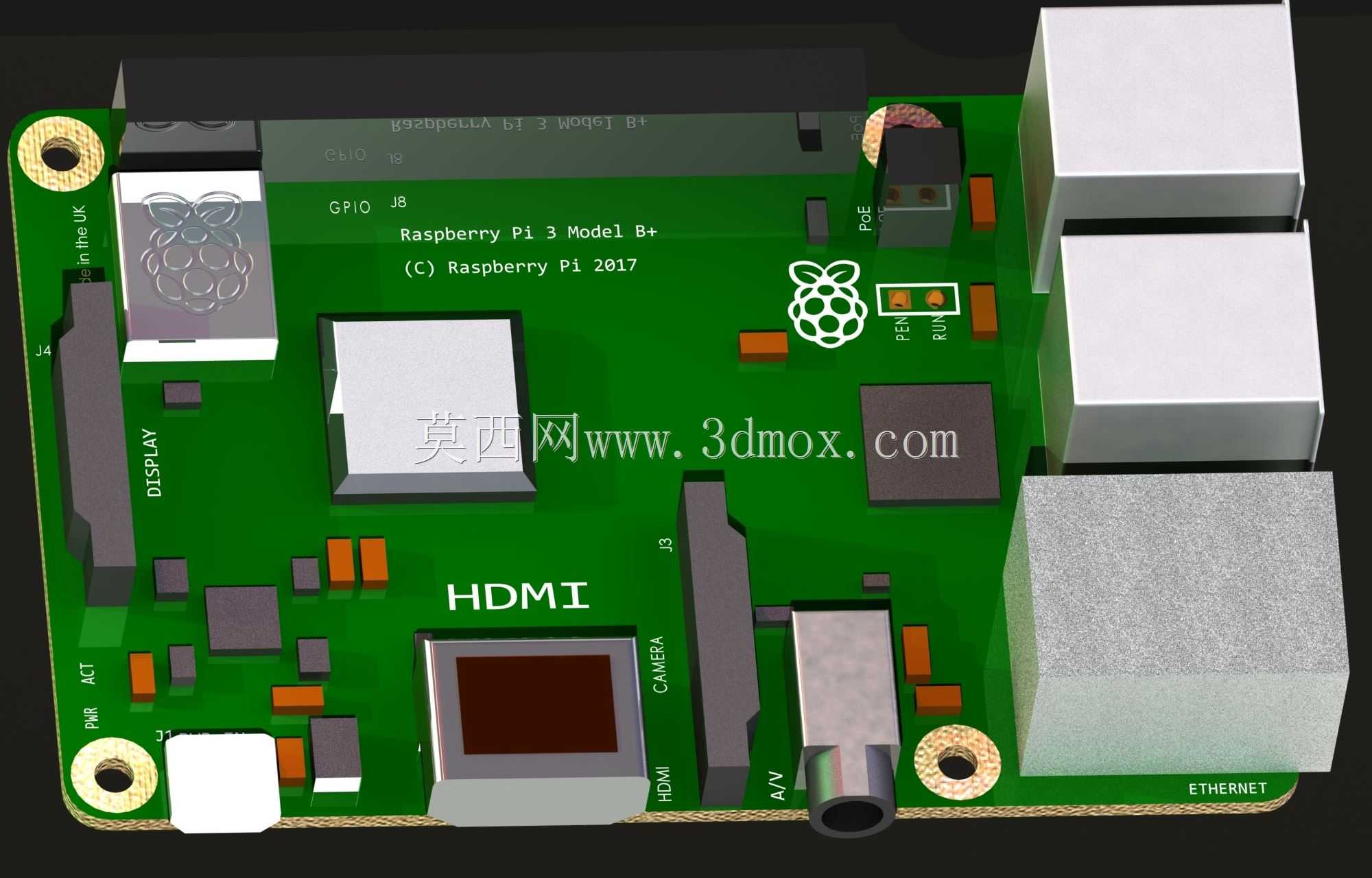

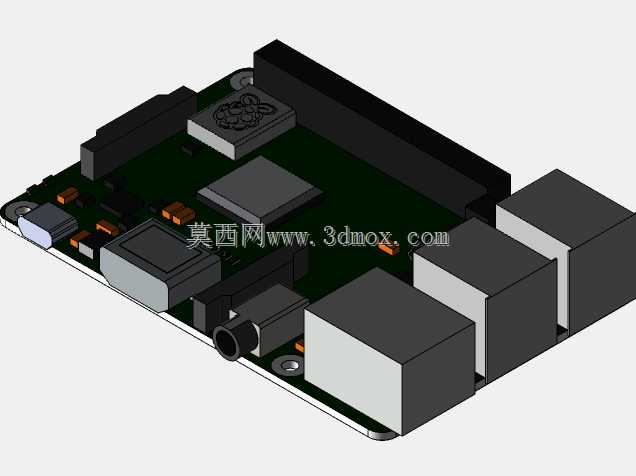

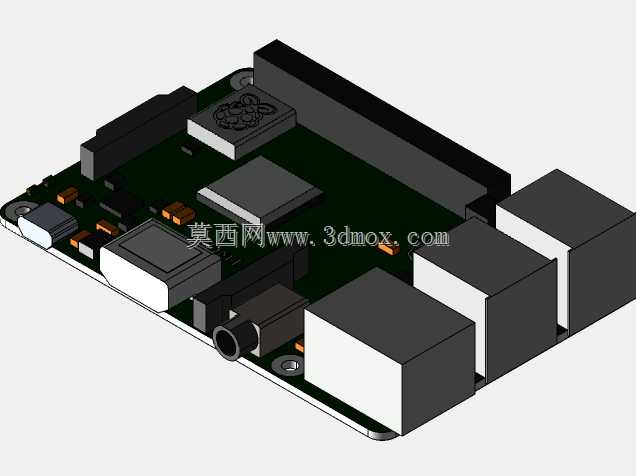

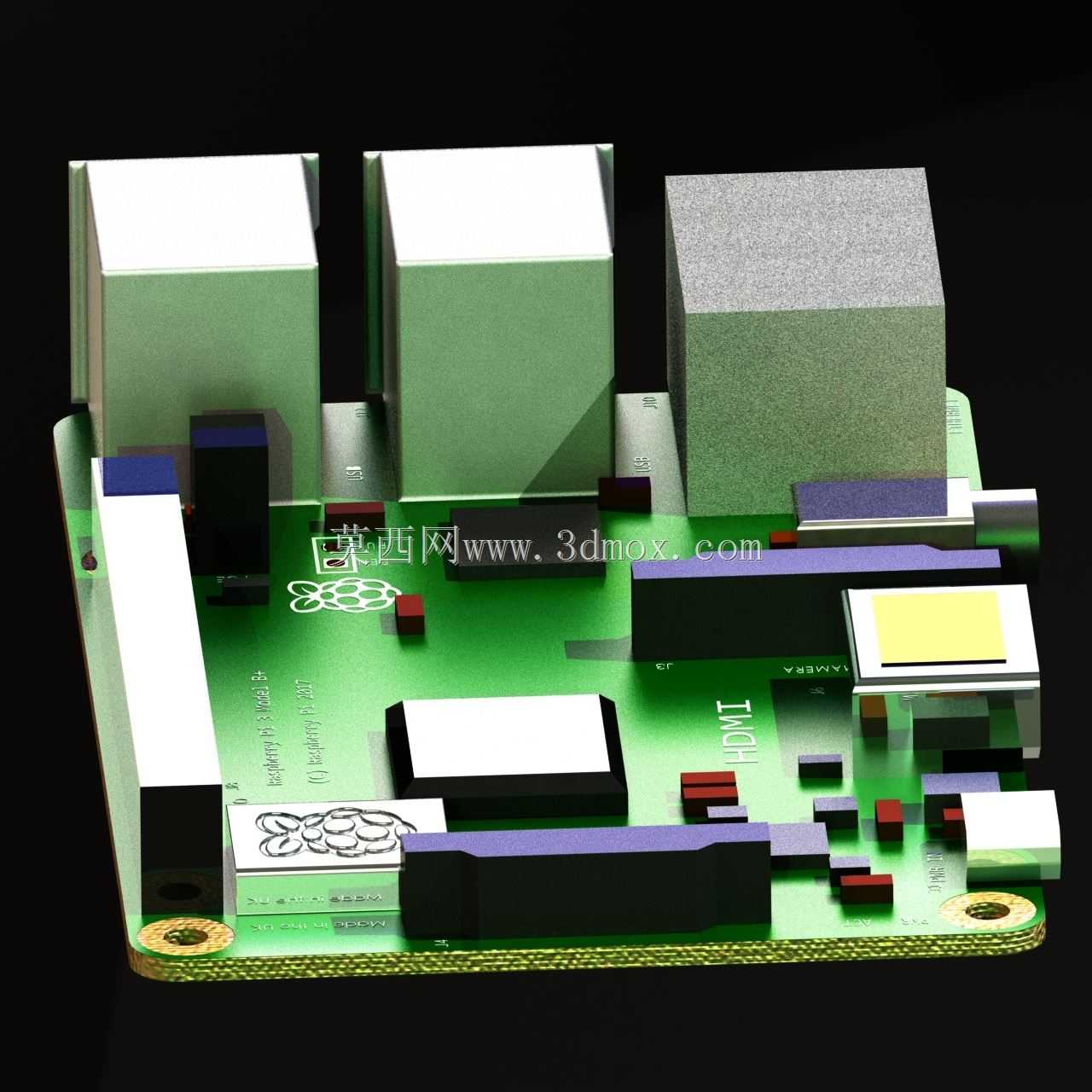

从实际用途来看，树莓派3B+作为主流的嵌入式开发载体，可承载小型服务器搭建、智能终端控制、物联网数据采集、多媒体播放、编程教学等多种功能，其结构设计直接决定了配套外设、外壳、扩展板的适配性。这款三维模型完整复现了板载的全部接口布局，包括HDMI高清输出接口、以太网接口、USB接口、AV复合输出接口、摄像头与显示屏排线接口、GPIO排针区域，同时精准还原了板载主控芯片、内存颗粒、无线模块、电源管理芯片等核心元件的外形与位置，每个元件的高度、占位边界都与实体硬件完全一致，能够为结构设计提供毫米级的参考。

在设计思路上，这款结构完全遵循官方公开的机械尺寸规范，以PCB基板为基准平面，首先定位四个角的标准安装孔位，确定整板的安装边界，再按照实际电路布局依次排布各类接口与元件：将高频信号相关的元件集中布置在板身中部区域，减少信号干扰；将对外接口统一布置在板身侧边，方便外部线缆插接；将发热较大的主控芯片布置在通风顺畅的区域，预留散热片安装空间。整板的外形尺寸严格遵循通用单板计算机的规范，长度与宽度适配市面上绝大多数通用树莓派外壳，安装孔的孔径与孔距完全匹配标准支架的固定要求，用户在设计定制外壳、扩展支架、集成安装结构时，可以直接调取模型的尺寸参数，不需要反复测量实体硬件，大幅缩短结构验证的周期。

从安装边界来看，模型明确标注了板身所有突出元件的最大高度，包括最高的以太网接口、USB接口的顶部高度，以及板身背面元件的突出高度，能够帮助设计人员精准计算外壳的内部净空尺寸，避免出现外壳压合元件、接口无法完全露出的问题。同时模型还原了板上所有状态指示灯的位置，在设计带透明视窗的外壳时，可以精准预留指示灯的观察位置，方便设备运行状态的查看。对于需要将树莓派集成到 larger 设备内部的项目，比如智能工控终端、小型自助设备、环境监测节点等，这款结构模型可以直接导入装配环境中，完成与其他结构件的干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少实物打样的次数，降低项目开发的成本。
