华硕H270M台式电脑主板结构三维建模

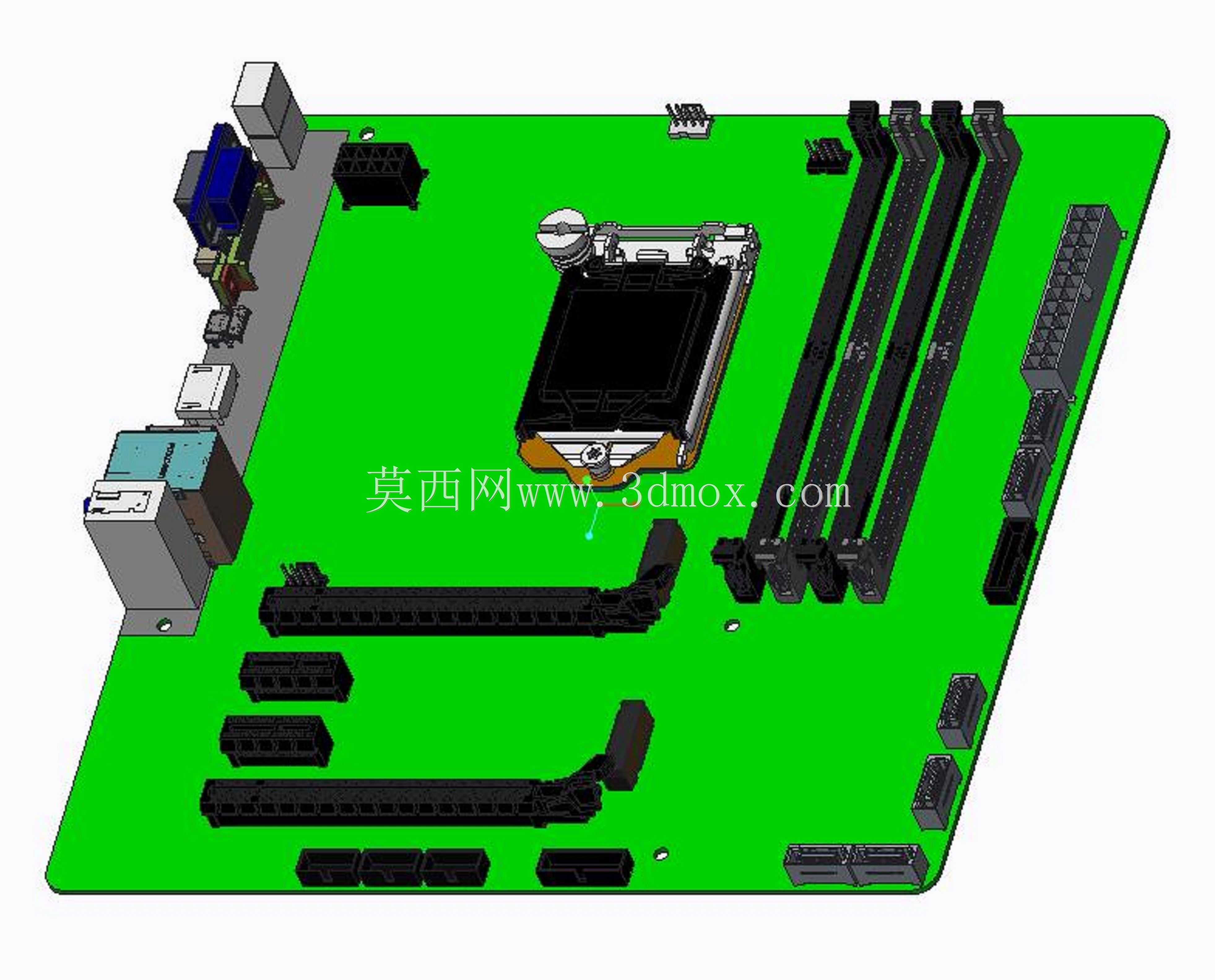

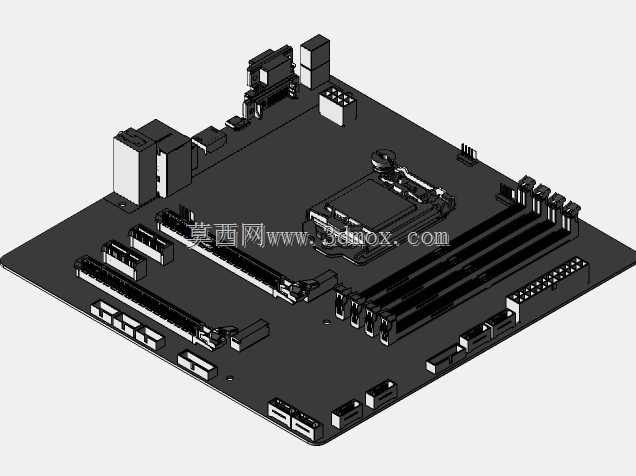

这款主板三维建模完整还原了MATX板型的华硕H270M主板的全部结构细节，可广泛应用于台式电脑机箱结构适配验证、PC硬件装配仿真教学、电脑整机散热风道模拟分析、DIY装机方案预演等多个场景，为硬件研发、机箱设计、装机教学等领域提供精准的三维参照。作为台式电脑的核心承载部件，该主板承担着处理器、内存、显卡、存储设备等核心硬件的连接通讯功能，是整台电脑数据交互与供电分配的核心枢纽，建模完整复现了主板上所有接口、插槽、元器件的位置与外形特征，能够直观呈现主板的硬件布局逻辑。从功能特性来看，建模还原了LGA1151规格的处理器插座区域，完整呈现了插座周边的供电模块散热片、电容电感等供电元器件的排布，同时还原了四条DDR4内存插槽的卡扣结构与安装位，以及PCI-E显卡插槽、多个SATA存储接口、主板前置插针区域、后置IO接口面板的全部结构，包括USB接口、音频接口、网络接口、视频输出接口的外形与位置都做了精准复刻，能够清晰展现各硬件的安装位置与插拔空间。在设计思路上，建模严格遵循MATX板型的布局规范，处理器区域设置在主板偏上位置，内存插槽紧邻处理器插座排布，充分利用处理器周边空间缩短信号传输路径，显卡插槽设置在处理器下方的核心扩展位，保证显卡安装时不会与其他部件产生空间冲突，存储接口排布在主板边缘区域，方便机箱内走线连接，供电模块的散热片造型也做了完整还原，兼顾散热空间预留与周边部件的避让设计。从外形尺寸与安装边界来看，建模严格遵循MATX主板的标准尺寸规范，还原了主板四周的固定螺丝孔位位置，能够直接匹配标准MATX机箱的铜柱安装位，同时精准还原了主板上所有凸起部件的高度参数，包括处理器散热片、内存插槽、显卡插槽卡扣、后置IO挡板的凸起高度，能够在机箱装配仿真中准确验证侧板安装空间、散热器限高、显卡长度兼容等关键装配参数，避免实际装机时出现部件干涉问题，也能为定制机箱设计、水冷管路排布规划提供精准的三维尺寸参照。
