微星H110i迷你ITX电脑主板结构设计

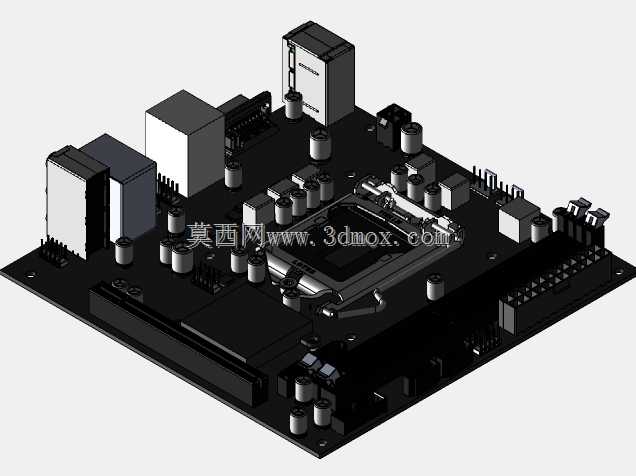

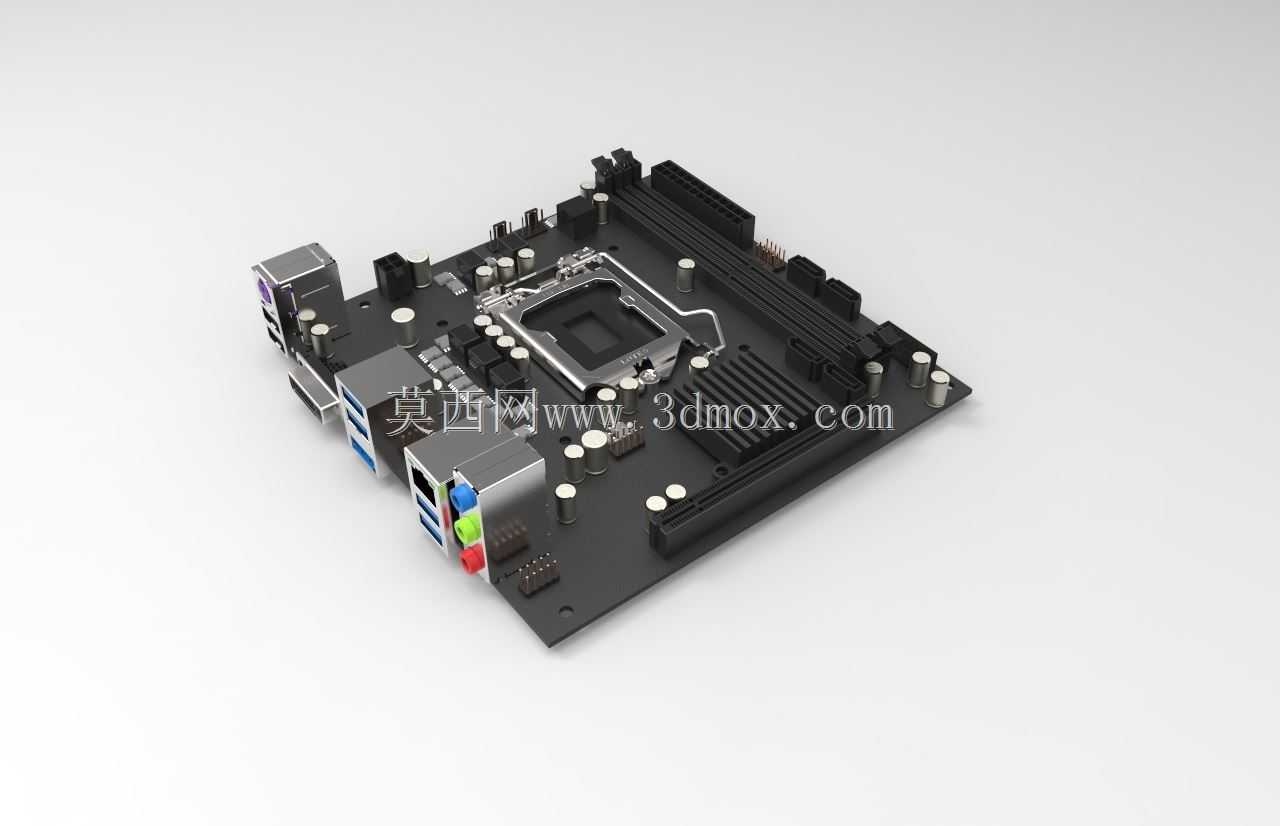

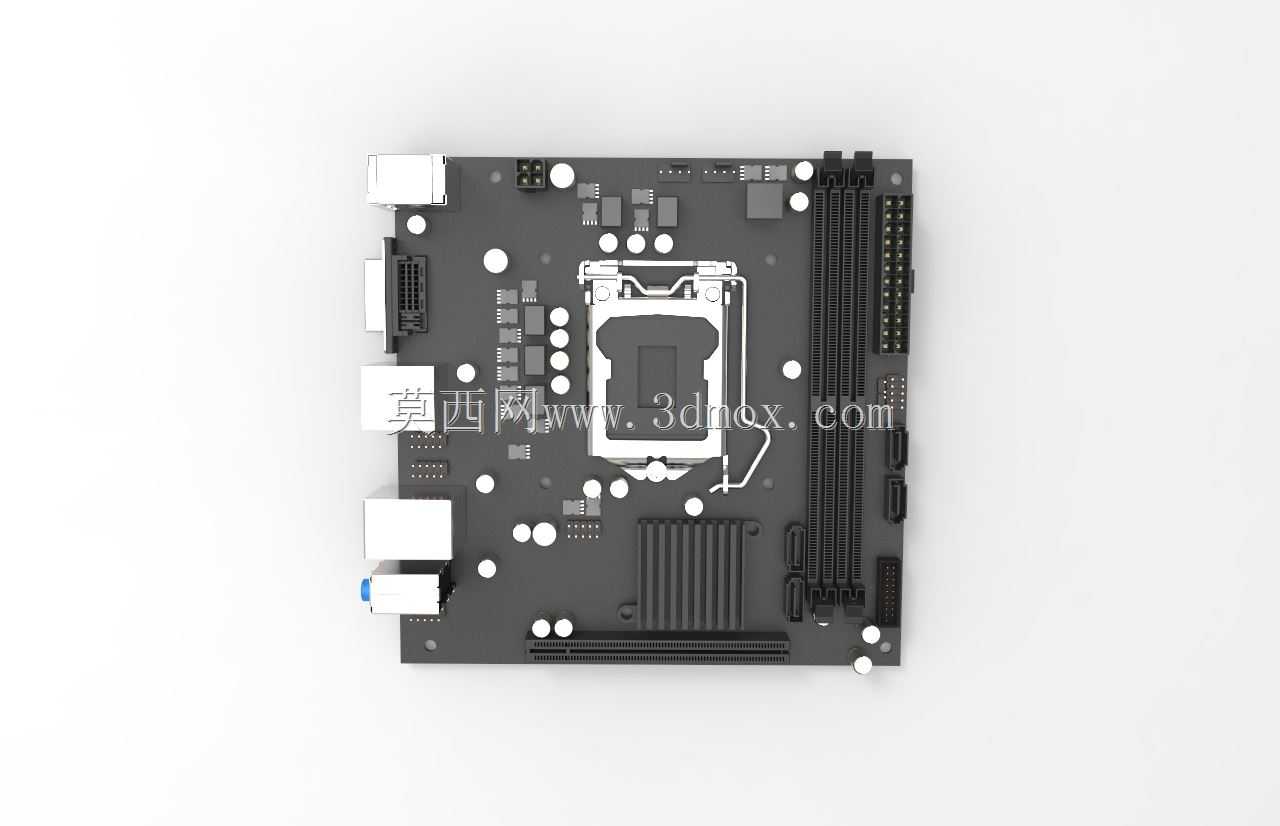

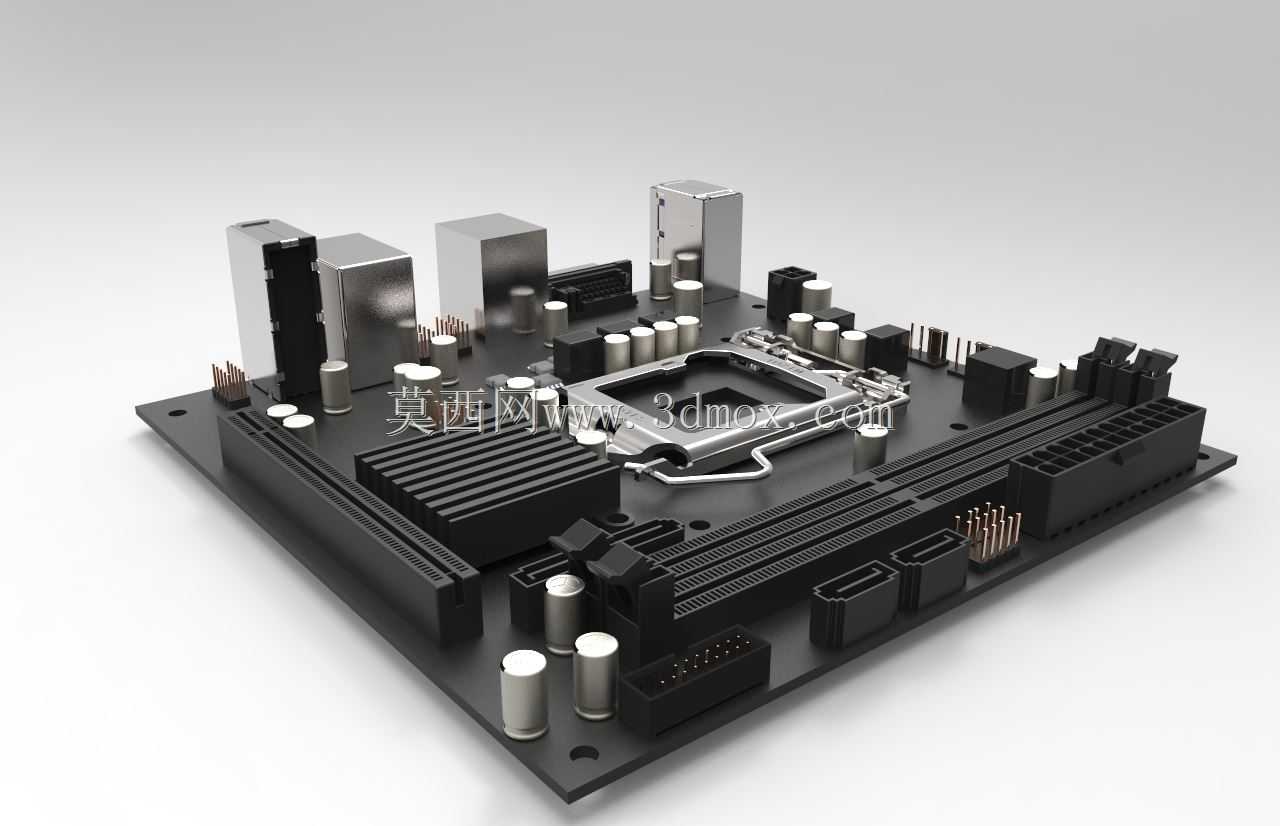

这款迷你ITX规格主板主要面向紧凑型桌面装机、迷你主机定制、小型工控设备搭建等应用场景，能够在有限的机箱空间内完成整套计算平台的核心承载功能，适配小体积家用办公主机、客厅影音娱乐主机、嵌入式工业控制终端等多种设备的装配需求，解决了传统ATX主板占用空间大、无法适配小型化机箱的痛点。作为整套计算硬件的核心承载载体，这款主板承担着处理器供电、内存数据交互、扩展硬件连接、外设信号传输的核心功能，板载LGA1151规格处理器插座，可适配对应针脚的第六代、第七代酷睿系列处理器，供电模块采用多相固态电容排布设计，能够在紧凑的板型空间内保证处理器运行时的供电稳定性，避免高负载运行下出现供电波动导致的宕机问题。在设计思路上，这款主板严格遵循ITX板型的尺寸规范，将所有功能接口、元器件排布在170mm*170mm的正方形板基范围内，对板上空间进行了极高密度的合理规划：将处理器插座布置在板身居中偏上位置，内存插槽设置在插座右侧，避免安装大体积风冷散热器时与内存产生安装干涉；PCIe扩展槽布置在板身侧边，可适配独立显卡、扩展网卡、采集卡等外接硬件；后置I/O接口区域集中排布了视频输出接口、USB数据接口、网络接口、音频接口，满足日常外接外设的全部连接需求，板载插针则预留了前置USB、前置音频、机箱开关接线的连接位置，完全适配标准ITX机箱的接线逻辑。在安装边界设计上，这款主板的固定孔位完全遵循ITX板型的通用孔位标准，可直接匹配所有支持ITX板型的机箱、迷你主机外壳的固定柱位置，无需额外改装即可完成固定；板身元器件高度经过统一管控，最高的电容、接口部件高度控制在常规机箱的安装限高范围内，不会出现板载元件与机箱侧板、散热结构产生磕碰的问题；接口位置的开孔尺寸完全匹配通用机箱的后置I/O挡板规格，安装时可直接搭配标准挡板完成装配，兼顾了小体积优势与通用安装兼容性。板载的音频模块、网络模块都做了独立的区域划分，减少信号干扰，保证音频输出与网络连接的稳定性，SATA硬盘接口布置在板身侧边，方便连接固态硬盘、机械硬盘进行存储扩展，在极小的板身尺寸上实现了常规大板的绝大多数实用功能，完全能够满足日常办公、影音娱乐、轻度工业控制的使用需求。
