可折叠便携多功能工程绘图作业台

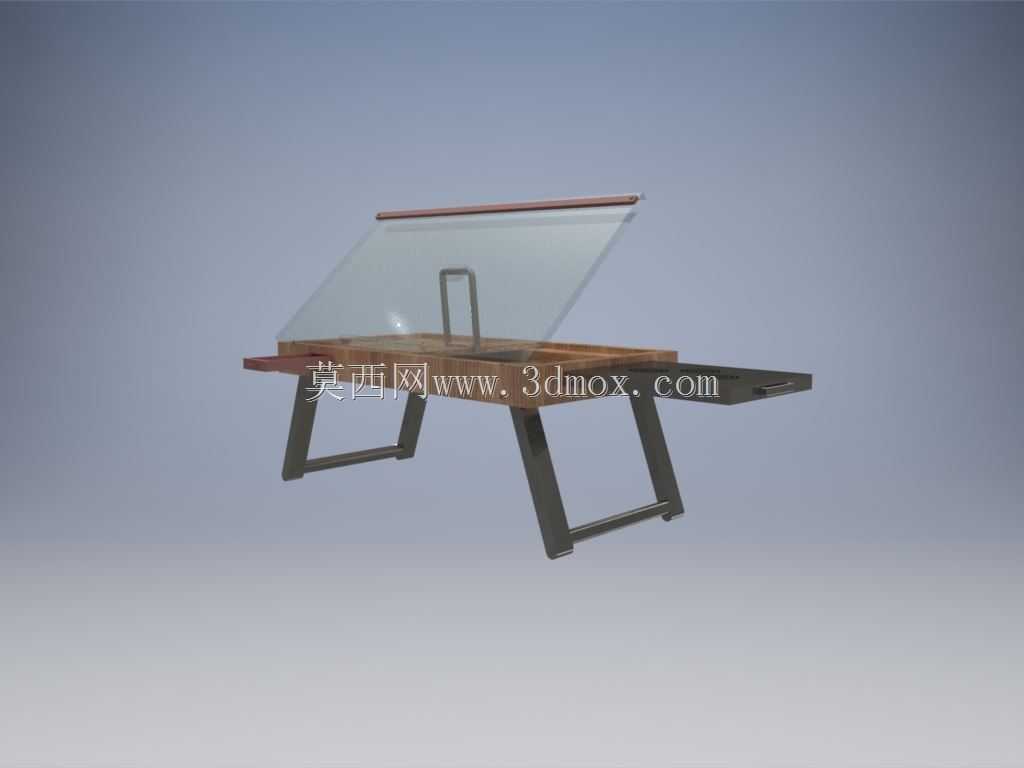

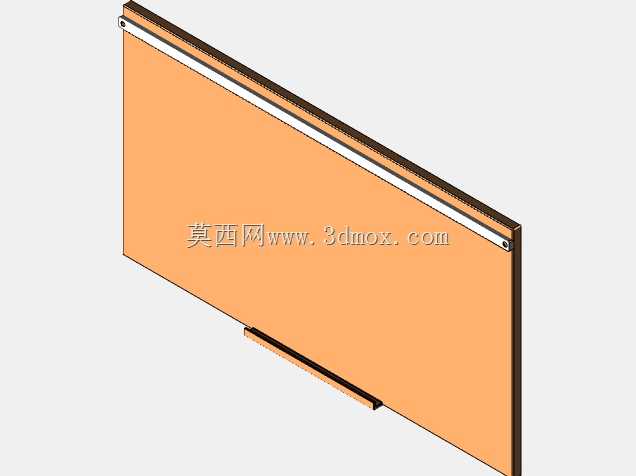

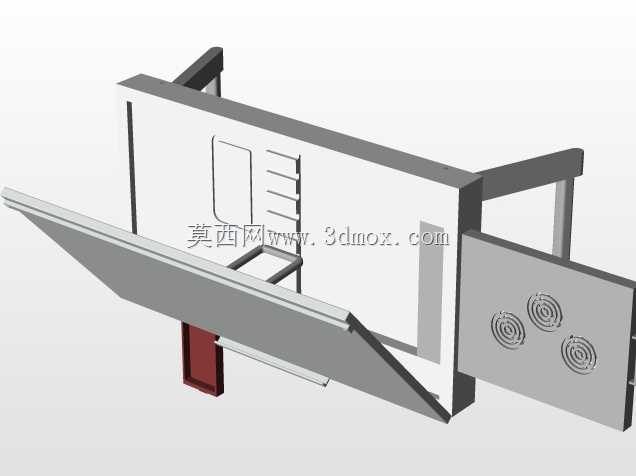

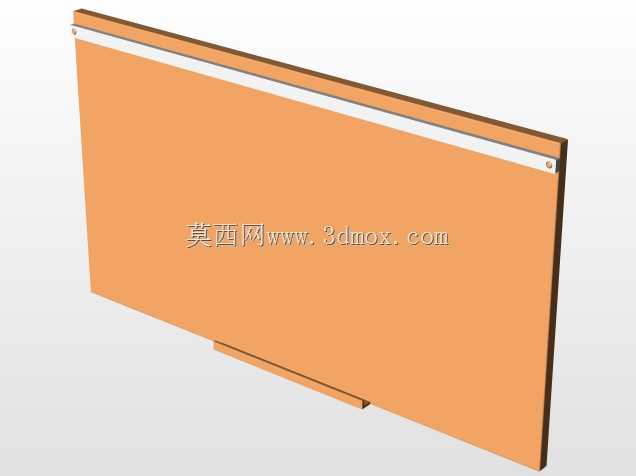

这款便携式多功能工程制图台，主要面向户外勘测现场、临时项目驻场、小型工作室、高校设计类专业实训等缺乏固定专业绘图工位的场景，解决传统固定式绘图台无法移动、功能单一的使用痛点，为工程制图人员、设计从业者提供可快速部署的作业支撑载体。在实际用途层面，它既可以满足手工绘制工程图纸、翻阅技术资料的传统制图需求，也能适配移动办公场景下放置笔记本电脑的使用需求，无需额外搭配辅助支架即可开展数字化绘图、方案汇报等工作，一体化的结构设计避免了零散配件携带不便的问题。产品的功能特性围绕多场景作业需求做了整合设计：倾斜设置的透明绘图面板可根据作业视角调整支撑角度，匹配不同身高使用者的绘图视线角度，减少长期伏案低头带来的颈椎负荷；面板上方设置的固定式纸架，可将参考图纸、技术规范资料竖向固定在视线平齐位置，无需反复低头翻阅桌面资料，提升制图作业的效率；台体一侧预留的扩展托板可拉出拓展桌面使用面积，放置鼠标、绘图笔、计算器等常用小工具；台身集成的抽屉结构可收纳图钉、橡皮、比例尺、绘图笔等小型制图工具，避免配件遗失；专门预留的笔记本电脑放置区域带有散热间隙，可避免长时间运行的笔记本积热宕机，适配数字化制图的使用需求。在设计思路上，整体采用可折叠的框架式支撑结构，支腿采用高强度金属型材弯折成型，折叠后整体厚度控制在15厘米以内，可轻松放入车辆后备箱、大型工具收纳柜中，单人即可完成搬运与部署，无需额外工具辅助组装；桌面主体采用轻量化复合板材搭配金属包边，在保证结构强度的同时控制整体重量，金属支腿底部设置防滑胶垫，在不平整的野外地面、临时办公场地也能保证台体放置稳定，不会出现滑动、倾斜的问题。在外形尺寸与安装边界层面，展开状态下整体台面宽度为120厘米，深度为60厘米，台面最低高度为75厘米，倾斜绘图面板抬起后最高处距离地面90厘米，预留的腿部活动空间高度不小于65厘米，可满足成年人坐姿作业的空间需求；折叠状态下整体外形尺寸为120厘米*60厘米*15厘米，放置时仅占用0.072立方米的储物空间，对存储场地的空间要求极低；台体展开时无需在墙面、地面做固定安装，仅需将支腿展开卡入定位卡扣即可使用，不会对放置场地的地面、墙面造成破坏，适配临时租用场地、户外临时作业点等无法做固定安装的使用场景。整体结构在保证足够承重能力的前提下，兼顾了便携性与多功能性，可覆盖从手绘制图到数字化办公的多类作业需求。
