OpenMV视觉开发板结构设计

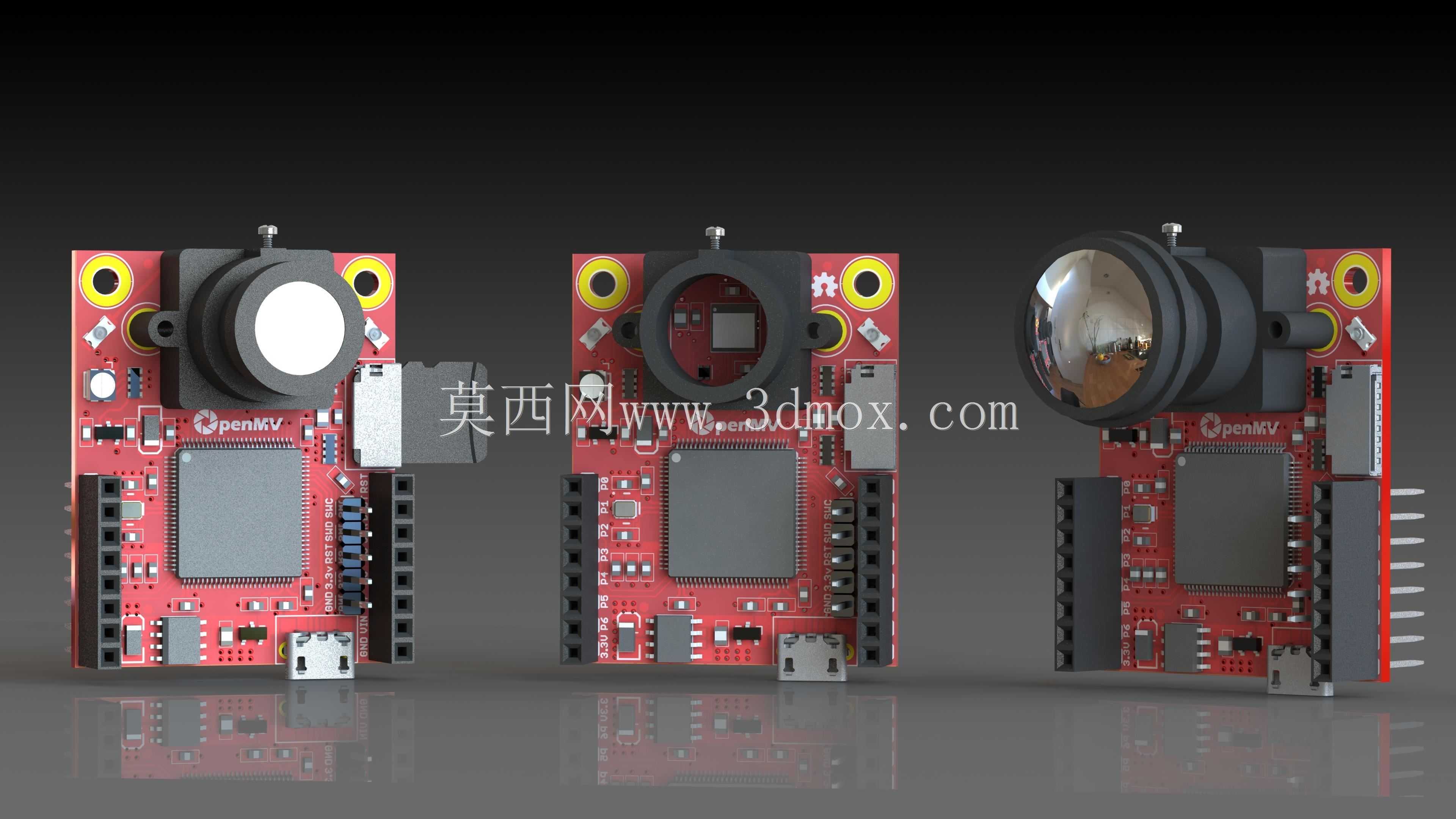

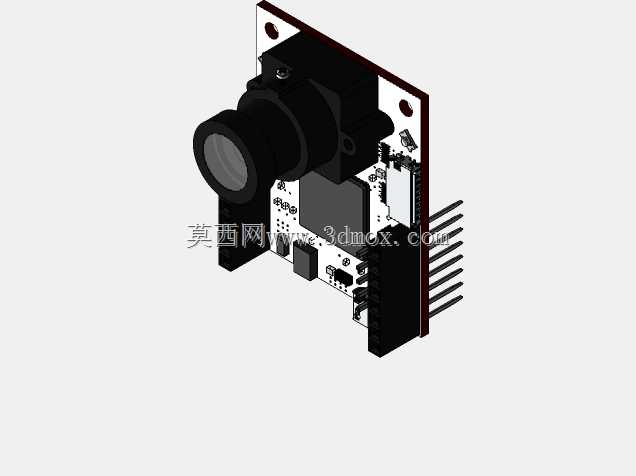

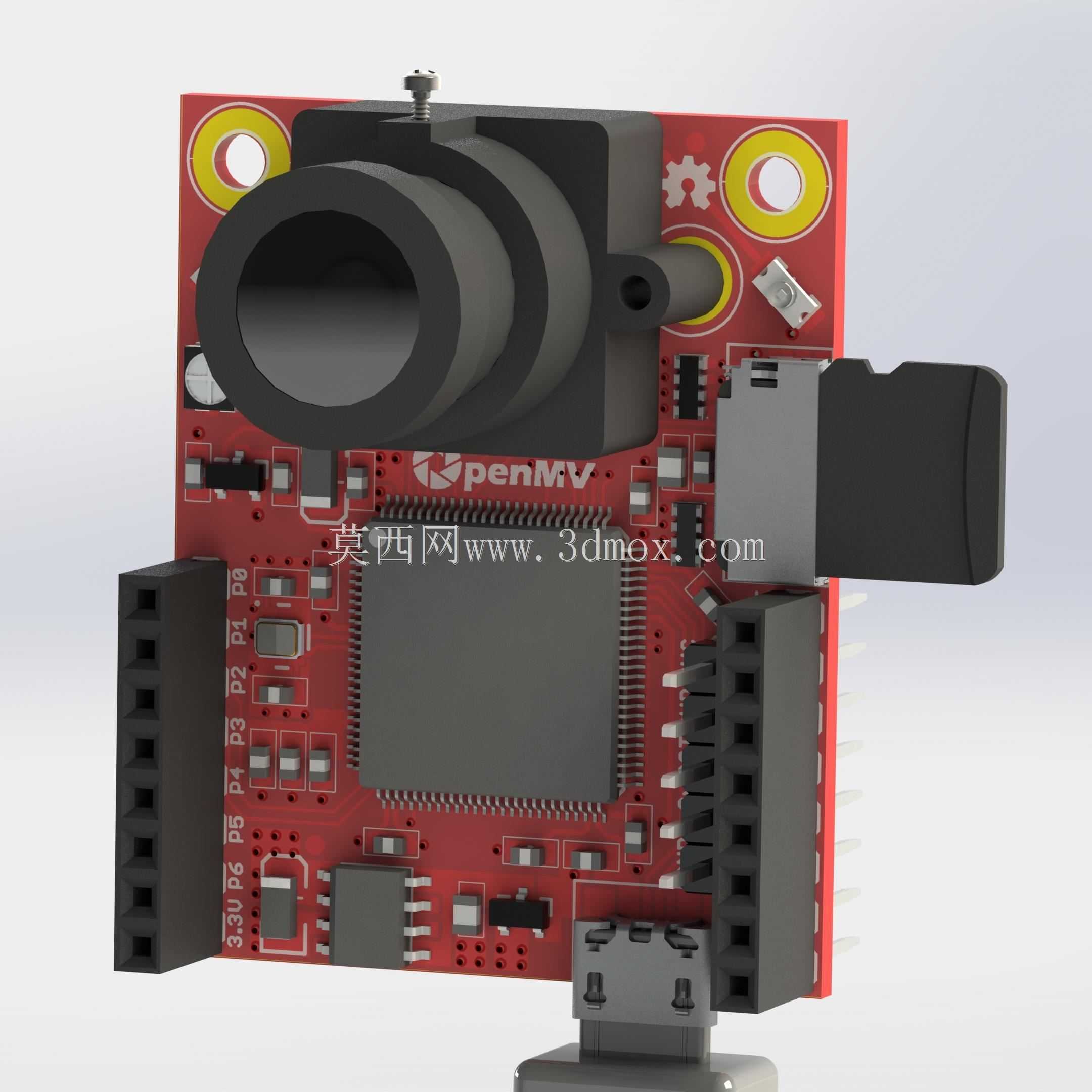

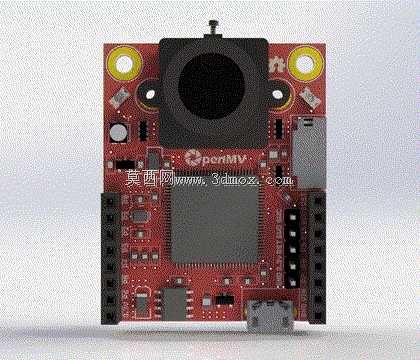

本次呈现的OpenMV视觉开发板结构，是面向嵌入式机器视觉应用场景打造的小型化硬件载体，这类开发板常被部署在智能小车循迹避障、工业产线小件缺陷检测、智能门禁人脸识别、教育机器人视觉交互、农业小型设备果实识别分拣等场景中，作为整套视觉感知系统的核心处理单元存在。从实际用途来看，它能够独立完成图像采集、简单视觉算法运算、IO信号输出的全流程工作，不需要依托上位机即可完成基础视觉任务，极大降低了小型智能设备的视觉方案部署门槛。从功能特性设计上，开发板采用红色PCB作为基底，板载集成定焦镜头模组，镜头周边预留了镜头安装固定的螺孔结构，可根据不同拍摄距离需求更换适配焦距的镜头；板侧排布多组排针接口，可直接对接舵机、电机驱动、传感器扩展模块等外设，侧边预留的存储卡插槽可支持本地图像与视频存储，满足离线采集数据的使用需求。在设计思路上，整体结构遵循紧凑化、易安装的原则，PCB板四角设置了带金属衬圈的安装孔，可直接通过铜柱或螺丝固定在设备壳体或支架上，安装孔位间距经过标准化设计，可兼容多数小型智能设备的安装位布局；镜头模组采用凸起式设计，既保证了镜头的取景视野不会被板上其他元件遮挡，也预留了镜头调焦的操作空间，排针接口采用两侧对称排布的方式，既方便接线操作，也能平衡板身重量，避免安装后出现重心偏移的问题。外形尺寸上，整块开发板采用正方形板型设计，长宽尺寸控制在小型嵌入式设备可容纳的范围内，板身元件最高处为镜头模组顶端，安装时仅需预留镜头前方无遮挡的取景空间，以及排针侧的接线操作空间即可，不需要额外预留过多冗余空间；板上所有元件均采用贴片式焊接设计，除镜头与排针、存储卡插槽外无过高凸起元件，可适配薄型壳体的安装需求，安装边界清晰，在做配套结构设计时可直接根据板身轮廓、安装孔位、接口位置做避让设计，不需要额外做结构适配调整，能够有效缩短配套设备的开发周期。
