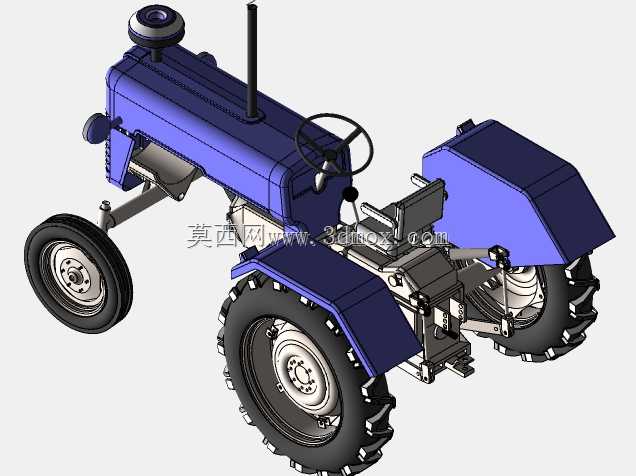

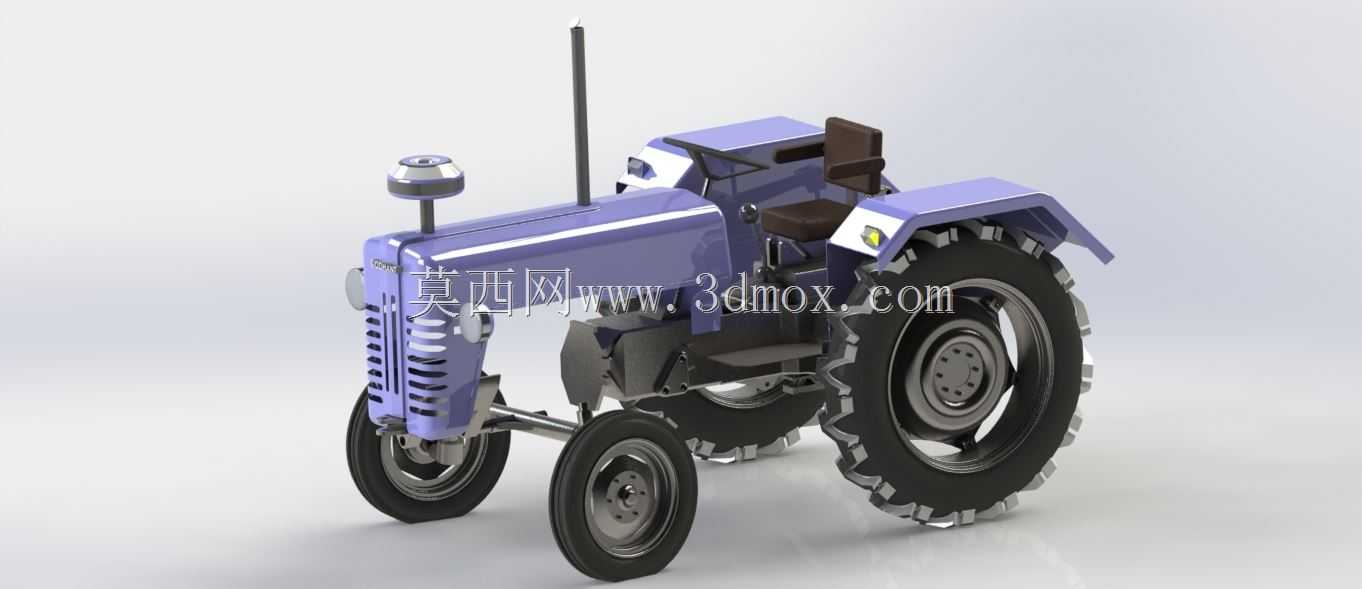

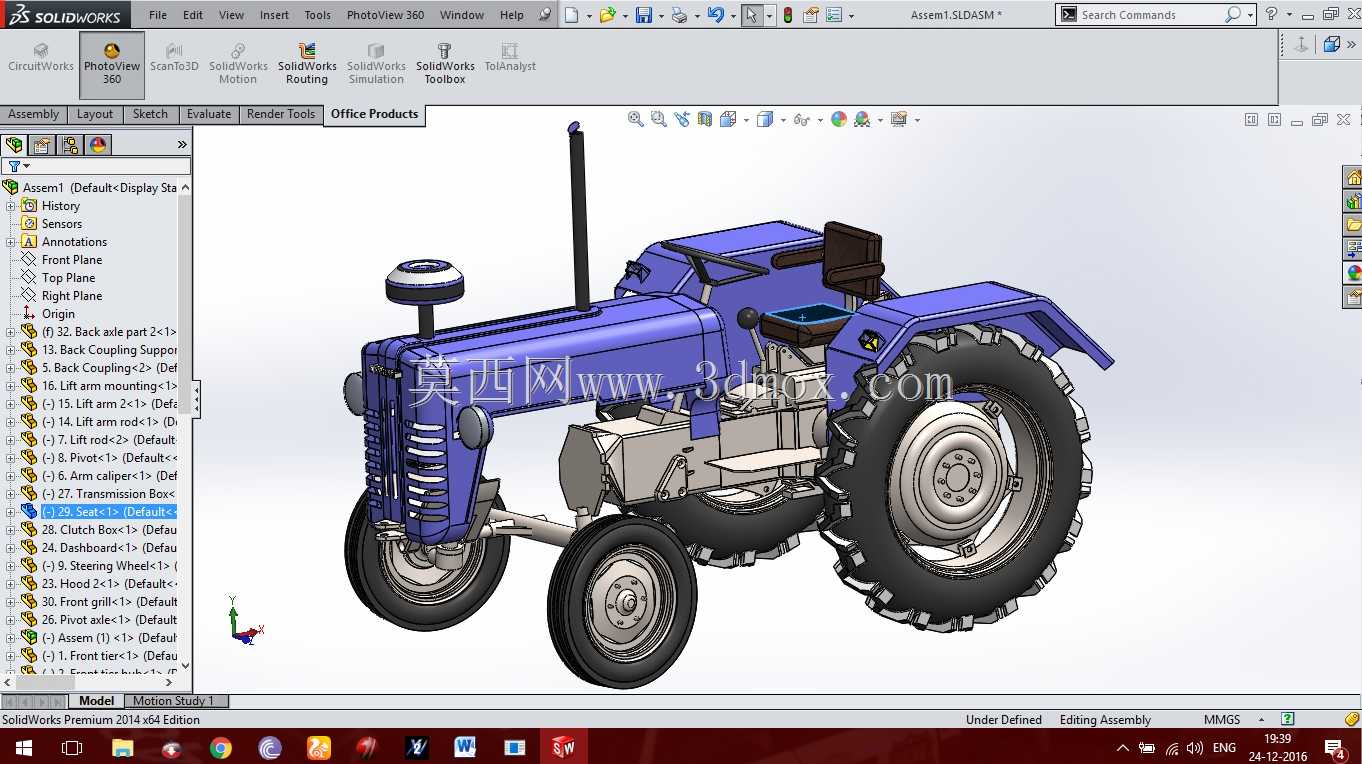

老式农用轮式拖拉机整机结构设计

该轮式拖拉机是面向平原、丘陵地区小规模农业生产场景打造的动力作业设备，可适配犁耕、旋耕、播种、短途运输等多种农事作业需求，能够在硬质土路、松软耕地等不同路况下稳定行驶，为各类配套农机具提供稳定动力输出，是中小规模农业生产场景中适配性极强的通用动力装备。从实际用途来看，该机型既可以牵引耕整类农具完成农田土壤整理作业，也可挂接拖车完成农资、农产品的田间转运，还能通过动力输出轴驱动排灌、脱粒等固定式农机作业，覆盖农业生产中耕、种、管、收多个环节的动力需求，尤其适配地块分散、大型农机难以进入的丘陵山地作业场景。在功能特性设计上，该机型采用后轮驱动布局，大尺寸深花纹后轮能够增大与松软土壤的接触面积，降低接地比压，避免作业时出现陷车问题，小尺寸前轮负责转向，转向半径更小，能够在狭窄田埂、小块农田中灵活调头；外露式发动机舱结构便于日常检修维护，前置立式排气结构可将作业废气导向高处，避免扬尘影响驾驶员视线；驾驶区域采用开放式布局，搭配简易减震座椅，能够降低长时间作业的疲劳感，车身侧面预留的挂接接口可快速适配不同类型的农机具，无需复杂改装即可切换作业模式。设计思路上，该机型优先保障结构可靠性与维护便捷性，整体框架采用高强度型钢焊接成型，核心传动部件布局紧凑，减少不必要的复杂结构，降低田间作业时的故障概率；发动机与传动系统采用直连布局，减少动力传输过程中的损耗，提升燃油利用效率；车身覆盖件采用冲压成型工艺，在保证结构强度的同时控制整机重量，避免过重的机身造成土壤板结问题。外形尺寸与安装边界方面，该机型整机长度控制在适配小块农田作业的合理区间，宽度满足农村机耕道通行要求，轮距设计适配多数地区常规农作物种植垄距，作业时不会碾压作物；挂接接口的安装位置与尺寸符合通用农机挂接标准，可直接适配市面多数常规农用配套机具，后轮轮距可根据作业需求在一定范围内调整，满足不同垄距作物的作业要求；整机离地间隙适配农田起伏路况，能够越过田埂、浅沟等障碍，避免作业时底盘剐蹭地面。
