树莓派B+铝制散热保护外壳结构设计

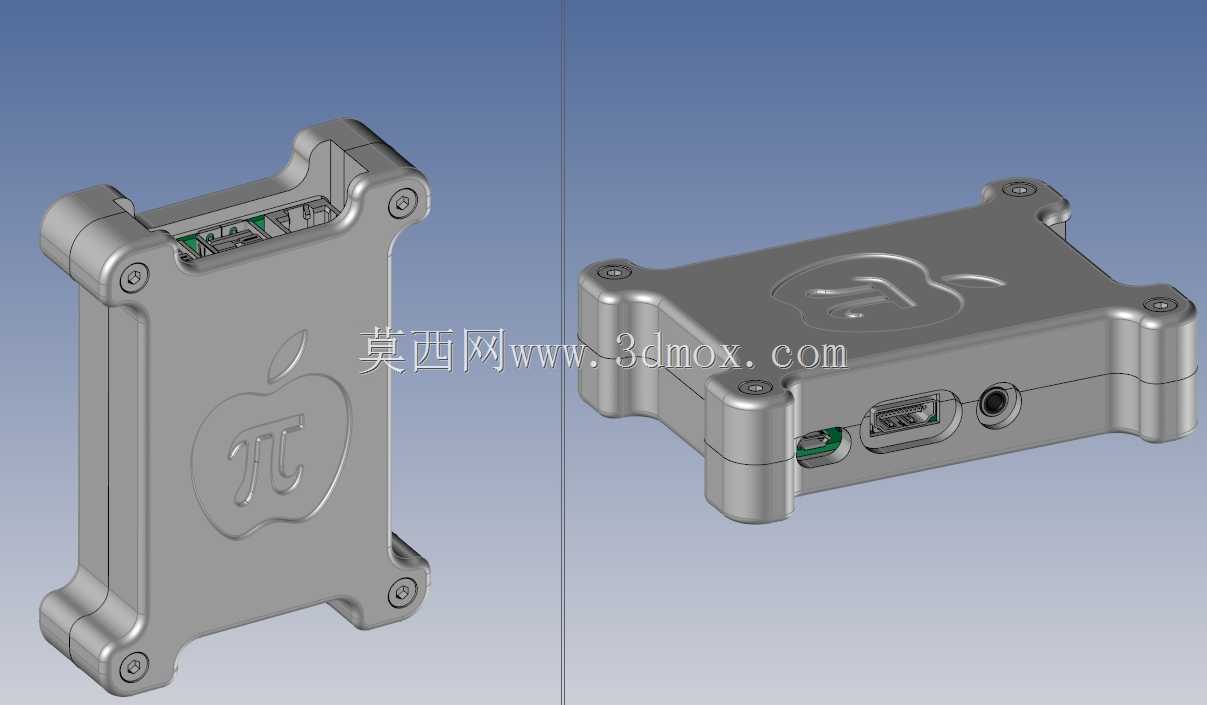

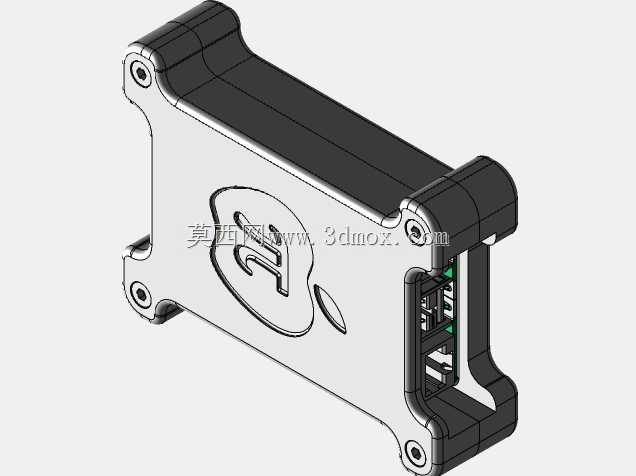

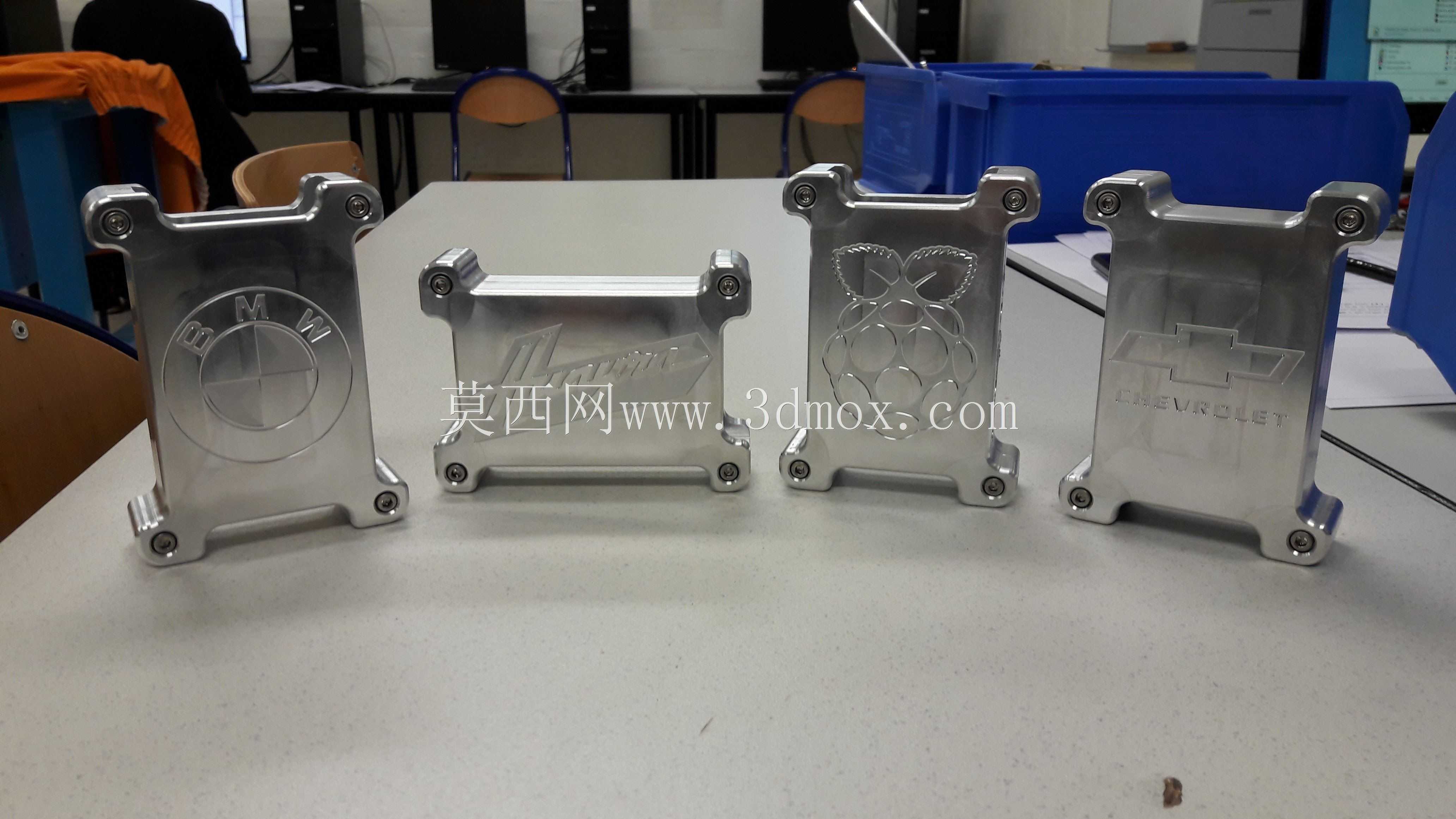

这款树莓派B+配套的铝制保护外壳，主要面向嵌入式开发、小型智能硬件部署、桌面迷你计算终端搭建等应用场景，能够为核心开发板提供可靠的物理防护与高效的被动散热支持，适配日常开发调试、长期稳定运行的小型边缘计算节点、DIY创意电子项目等多种使用需求。作为开发板的配套承载结构，它的核心功能分为两个维度：一是物理防护，整块生铝铣削成型的硬质壳体可以隔绝外界灰尘、轻微磕碰、接线拉扯带来的板件损伤，避免开发板裸露在外时容易出现的引脚误触短路、元器件被外力刮蹭脱落的问题；二是整体冷却散热，壳体本身采用导热性能优异的生铝材质加工而成，安装时只需搭配5毫米厚度的导热硅片，就能让壳体与开发板上的CPU、GPU发热核心充分接触，将芯片运行产生的热量快速传导到整个金属壳体上，通过大面积的金属表面与空气完成热交换，无需额外加装散热风扇就能实现稳定的温度控制，彻底避免风扇运转带来的积灰、噪音、额外供电占用以及长期运行的风扇损耗问题。在设计思路上，这款外壳没有采用常见的塑料拼接结构，而是选择整块铝料通过数控机加工一体成型，整体结构强度更高，散热路径更短。壳体表面做了细腻的金属质感处理，侧面压印的标识既提升了外观辨识度，也没有破坏壳体的整体导热平面。壳体的四个角设计了内嵌式的安装固定孔位，既可以通过螺丝完成上下壳体的锁紧固定，也能借助这些孔位将整套开发板组件固定在设备机架、项目外壳内部或者桌面安装支架上，安装边界充分适配树莓派B+以及同板型尺寸的PI2、PI3开发板，针对不同版本板件上CPU、GPU位置的细微偏移，壳体内侧的导热接触区域做了适配性的位置调整，确保不同版本的板件安装后，发热核心都能与导热硅片、铝壳充分贴合，不会出现接触错位导致的散热失效问题。壳体的接口位置完全对应开发板的外设接口布局，预留了USB接口、音频接口、供电接口、网线接口以及存储卡插槽的精准对位开口，安装完成后所有外设接口都能正常插拔使用，不会出现遮挡、对位不准影响接线的问题，上下壳体合模后缝隙均匀，既保证了结构的紧密性，也不会挤压到板件上的外接接线与元器件。
