红色直插式发光二极管电子元件结构

这款直插式红色发光二极管是电子电路领域应用极为广泛的半导体光电器件，日常在各类消费电子、工业控制板卡、家电设备、仪器仪表的电路设计中都能见到它的身影，主要承担电路工作状态指示、信号通断提示、光源发射、数字段码显示等核心功能，是低压电子回路里最基础也最不可或缺的指示类元器件。从实际使用场景来看，它既可以单独作为电源指示灯、故障告警灯使用，也可以多颗组合成数码管、点阵屏实现数字与简单图案的显示，还能在光电传感回路中作为信号发射光源配合光敏元件完成位置检测、物体计数等自动化检测功能，适配从民用小家电到工业工控设备的多类电路安装需求。

在产品功能特性上，这款红光发光二极管具备典型的单向导电发光特性，仅在引脚施加正向额定电压时即可导通发出均匀的红色可见光，工作电压低、驱动电流小，响应速度快，使用寿命远长于传统白炽指示灯泡，且抗震动性能优异，能够适应多数工业现场的轻微震动工作环境，无需复杂的驱动电路即可直接通过限流电阻接入低压直流回路使用，安装调试门槛极低。

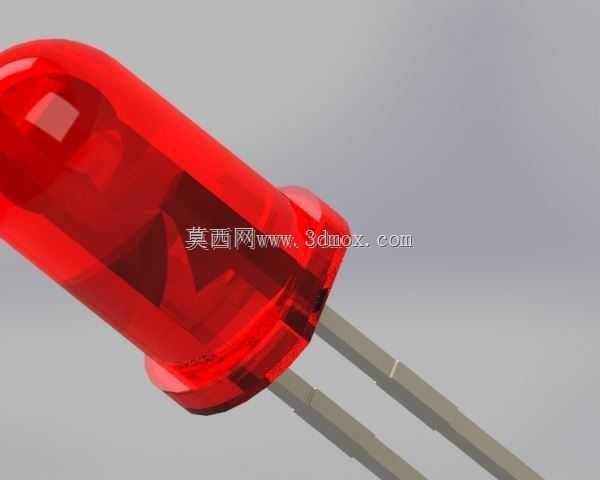

从设计思路层面，这款模型还原了直插发光二极管的经典结构：顶部采用半透明红色环氧树脂封装透镜，这种封装结构一方面可以保护内部的半导体发光芯片与键合引线不受外界潮气、粉尘的侵蚀，提升元件的环境耐受能力，另一方面圆弧状的透镜顶部可以对芯片发出的光线进行适度汇聚，调整光线的出射角度，提升正面方向的发光亮度，满足常规指示场景的可视需求。封装本体下方延伸出两根平行的金属直插引脚，引脚长度与间距完全符合行业通用的2.54mm标准网格间距设计，能够完美适配通用面包板、洞洞板以及量产PCB板的标准安装孔位，无需额外改孔即可完成插装，兼容手工焊接与波峰焊等主流焊接工艺。

在外形尺寸与安装边界上，这款元件采用行业通用的5mm直径圆头封装规格，封装本体总长度控制在常规直插元件的标准尺寸范围内，引脚直径适配标准0.8mm安装孔径，在PCB板上安装时仅需预留直径1mm左右的安装通孔，元件本体在板面上的占用投影直径不超过6mm，引脚伸出PCB背面的长度可根据实际焊接需求进行裁剪，能够适配不同厚度的设备外壳与电路板安装空间，不管是内嵌在设备面板上作为外露指示灯，还是直接焊接在电路板内侧作为板载状态灯，都不会与周边的电阻、电容等其他电子元件产生安装干涉，完全符合电子行业通用的直插元件安装规范。
