面板安装式内螺纹RJ45网口连接器结构

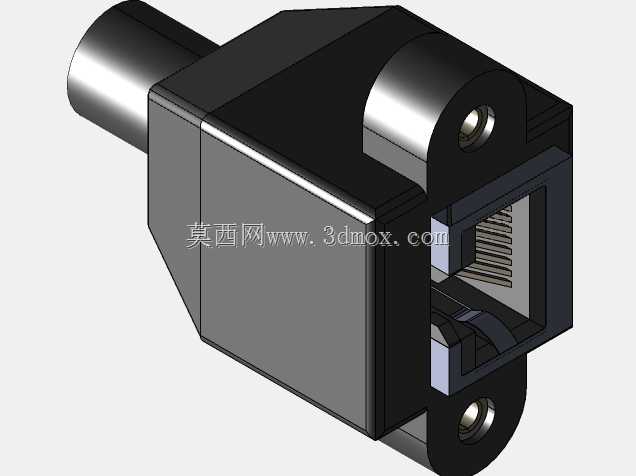

这款面板安装式RJ45连接器，是工业通讯布线、设备面板组网场景中常用的接插组件，主要解决设备柜体、操作面板、工控终端上的网线固定接驳需求，避免常规直插网口长期受拉扯、晃动出现的接触松动、引脚脱焊问题，广泛适配工业控制柜、测试仪器台、安防设备箱、定制化通讯终端的面板组网场景，能够在设备外壁实现网线的稳定转接，既可以直接对接标准水晶头完成链路连通，也可搭配延长电缆实现设备内外的网络信号延伸。产品采用模压成型的主体结构，外壳为硬质绝缘模压材质，整体做了方正化的造型设计，主体一侧伸出圆柱形的线缆接驳端，用于对接延长电缆的内芯，网口端做了标准的RJ45插槽结构，内部集成了整齐排列的接触弹片，能够适配通用规格的RJ45水晶头，插拔时的卡合手感清晰，接触导通稳定。产品上下两端延伸出带安装孔的固定耳，安装孔内预置了#4-40 UNC规格的内螺纹插入件，安装时无需额外搭配螺母，仅需从面板外侧将连接器嵌入开好的对应尺寸安装孔，从面板内侧拧入对应规格的螺丝即可完成固定，安装流程简便，固定后结构稳固，能够承受一定程度的线缆拉扯外力，不会出现连接器移位、松脱的情况。设计过程中充分考虑了面板安装的边界适配需求，固定耳的间距、主体嵌入面板的深度都做了标准化适配，能够兼容常规厚度的金属面板、塑料面板安装场景，主体嵌入部分的外形做了防呆限位设计，安装时不会出现方向偏转，确保网口方向始终保持水平正向，方便日常插拔操作。圆柱形线缆接驳端的外径做了适配常规线缆护套的尺寸设计，与延长电缆压接后能够形成平滑的过渡，避免线缆根部出现过度弯折导致的线芯断裂问题，搭配30cm长度的RJ45延长电缆使用时，可直接完成设备内部主板网口到面板外侧接口的信号转接，无需现场做线压接，能够大幅提升设备组装时的布线效率，减少现场接线的出错概率。模压成型的外壳具备不错的绝缘性能与结构强度，日常使用中能够抵御一定的外力磕碰，同时隔绝外部灰尘、潮气直接接触内部接触弹片，提升接插件的长期使用稳定性，内螺纹插入件在模压过程中直接与外壳结合为一体，相比后期压装的螺母结构，抗螺丝拧紧的扭矩能力更强，反复拆装也不会出现螺母松脱、滑牙的问题，适合需要频繁拆装维护的设备场景使用。
